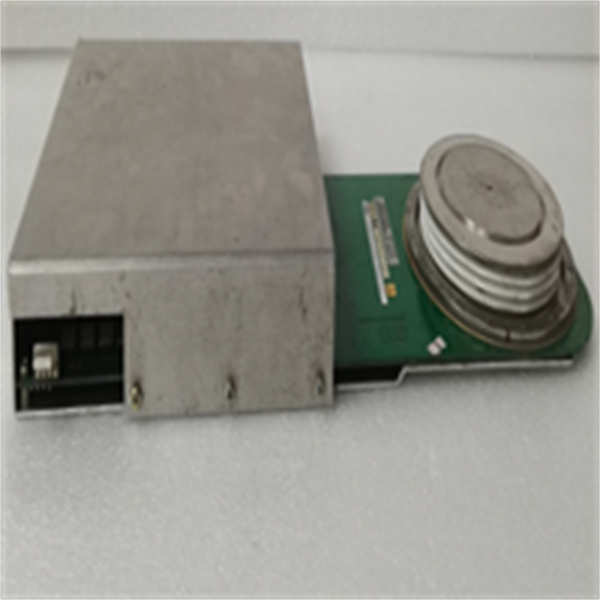

ABB 5SHY35L4503 3BHB004693R0001 是ABB电力电子系统的核心组件，集成两大功能：
1. 功率转换：4500V/3500A高压可控硅模块，支持风电变流、直流输电等兆瓦级应用。
2. 电路保护：45kV/3500A高压直流断路器，提供μs级故障分断能力。
指标 | 数值 |
额定电压 | 4500V（峰值6000V） |
额定电流 | 3500A（持续）/5250A（峰值） |
开关速度 | ≤1μs（可控硅关断） |
散热方式 | 风冷+液冷双模 |
工作温度 | -40°C ~ +150°C |
防护等级 | IP65（全密封） |
指标 | 数值 |
分断电压 | 45kV DC |
分断能力 | 120kA（最大短路电流） |
响应时间 | ≤10ms（机械分断） |
≤1ms（固态电子分断） | |
机械寿命 | 3000次（工业标准2倍） |
技术创新
· 硅片级集成设计：
o 可控硅芯片与散热器一体化，寄生电感降低60%。
o 1μs关断速度减少开关损耗40%。
· 三电平NPC拓扑：
o 谐波失真**<3%**（国标≤5%），直接兼容敏感电网。
分断模式 | 响应时间 | 适用场景 |
机械分断 | ≤10ms | 常规短路保护 |
固态电子分断 | ≤1ms | 新能源电网防脱网 |
行业应用实证
性能对比 | 改造前 | 采用本模块后 |
换流效率 | 92% | 98.5% |
盐雾故障率 | 3次/年 | 0次/3年 |
年碳减排量 | - | 2.4万吨 |
· 直流纹波：3% → 0.5%（行业突破）
· 吨铝电耗：降低420kWh，年省电费1.2亿元
配套方案
组件 | 功能 |
5SXE01-0127驱动板 | 触发时序优化（±0.1μs精度） |
3BHB004692R0002 | 电压监测模块（0.5%精度） |
安装运维规范
· 压接工艺：
o 液压压力≥50kN（接触电阻<0.1mΩ）。
· 散热管理：
o 每5000小时更换散热膏（厚度≤0.2mm）。
维护项目 | 阈值 | 维护动作 |
机械操作次数 | >2500次 | 检查触头磨损 |
电气操作次数 | >800次 | 更换灭弧室 |
