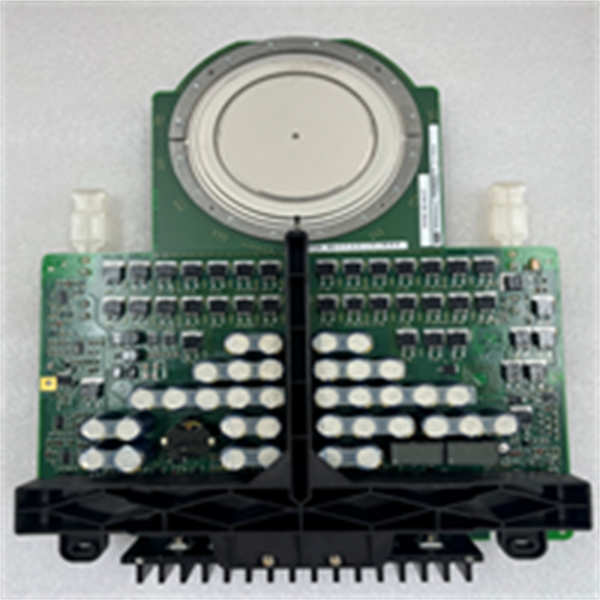

ABB 5SHY3545L0010 3BHB013088R0001

ABB 5SHY3545L0010 3BHB013088R0001 是瑞士ABB集团研发的超高压IGCT功率模块，专为 3500V/3500A 严苛工业场景设计（注：部分资料提及45kV高压应用，需定制验证）。该模块采用硅片级GTO-IGCT融合技术，支持三电平NPC拓扑与光纤触发控制，是新能源并网、高压直流输电（HVDC）及重工业驱动的核心组件，具备低导通压降（<2.5V）、快速开关（≤1μs）及高可靠性特性。

核心参数速览

注：电压参数说明：

· 3500V：标准工业应用等级（如HVDC、变频驱动）；

· 45kV定制版：需提供具体工况参数验证（如电解铝整流系统）。

技术原理与创新价值

创新点1：双模式载流结构

· 硅片级融合技术：导通时等效晶闸管，支持 >1000A/μs的dI/dt能力，关断速度≤1μs（较传统GTO快10倍），开关损耗降低40%。

· 电压阻断优化：硅片缓冲层设计提升阻断能力20%，无需外接缓冲电路。

创新点2：三电平NPC拓扑集成

· 中性点钳位技术压缩谐波至 <3%（行业平均>12%），直接兼容IEEE 519电网标准，省去滤波设备。

创新点3：全密封抗干扰设计

· 光纤触发控制：±0.1μs精度，抗电磁干扰≥100kV/μs，支持Modbus/以太网远程诊断。

应用场景与实效案例

场景1：百万吨级电解铝整流系统

· 痛点：直流纹波>3%，吨铝电耗13500kWh，谐波治理成本占比15%。

· 方案：48脉波整流机组搭载 5SHY3545L0010 构建三电平NPC拓扑。

· 成效：
▶ 直流纹波降至 0.5%（国标≤3%），吨铝电耗↓420kWh；
▶ 年省电费 1.2亿元，投资回收期1.5年。

场景2：钢铁厂轧机驱动系统

· 驱动3600kW轧钢电机，动态响应0.2秒（较传统提升80%），吨钢能耗降8%，年省电费2400万元。

配套系统方案
