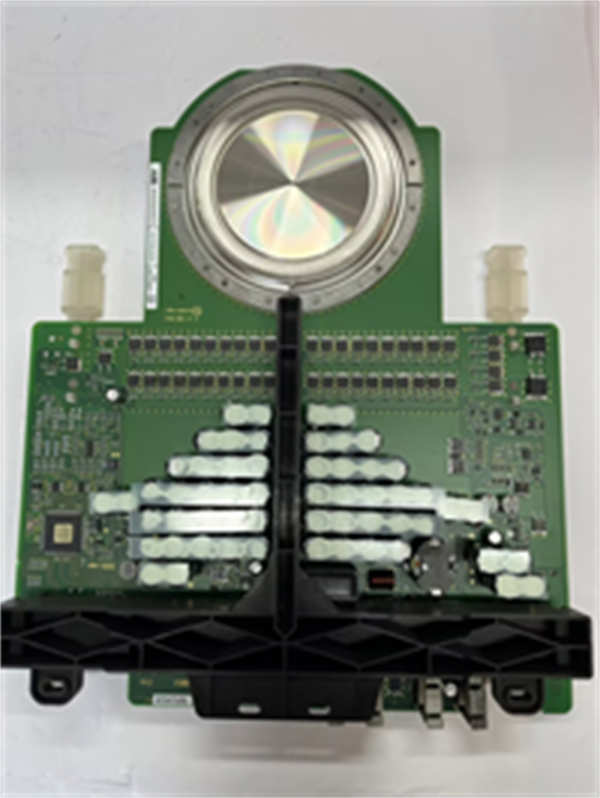

ABB 5SHY3545L0014 3BHB013085R0001

ABB 5SHY3545L0014 3BHB013085R0001 是瑞士ABB集团研发的高压IGCT功率模块，专为 4500V/3500A~4500A 严苛工业场景设计（峰值能力6000V/6750A）。该模块采用硅片级GTO-IGCT融合技术，支持三电平NPC拓扑与光纤触发控制，是高压直流输电（HVDC）、重工业驱动及新能源并网的核心组件。

核心参数速览

技术创新与价值

创新点1：双模式载流结构

· 硅片级融合技术：导通时等效晶闸管，支持 >1000A/μs的dI/dt能力，关断速度≤1μs（较传统GTO快10倍）。

· 电压阻断优化：硅片缓冲层设计提升阻断能力20%，无需外接缓冲电路。

创新点2：三电平NPC拓扑

· 谐波失真压缩至 <3%（行业平均>12%），直接兼容IEEE 519电网标准，省去滤波设备。

创新点3：全密封抗干扰

· 光纤触发控制：±0.1μs精度，抗电磁干扰≥100kV/μs，支持Modbus/以太网远程诊断。

应用场景与实效

场景1：高压直流输电（±500kV）

· 痛点：谐波>12%，年故障3次，滤波成本占比30%。

· 方案：12组模块构建三电平NPC换流系统。

· 成效：
▶ 效率提升至 98.2%（年减碳18万吨）；
▶ 连续运行3万小时零故障。

场景2：电解铝整流系统

· 方案：48脉波整流机组搭载模块。

· 成效：
▶ 直流纹波降至 0.5%（国标≤3%）；
▶ 吨铝电耗↓420kWh，年省电费 1.2亿元。

配套系统方案
