ABB 5SHY3545L0016 3BHB019719R0101

ABB 5SHY3545L0016 3BHB019719R0101 是瑞士ABB集团研发的超高压IGCT功率模块，专为 4500V/3500A~4500A 严苛...

全国热线15383419322

详情介绍

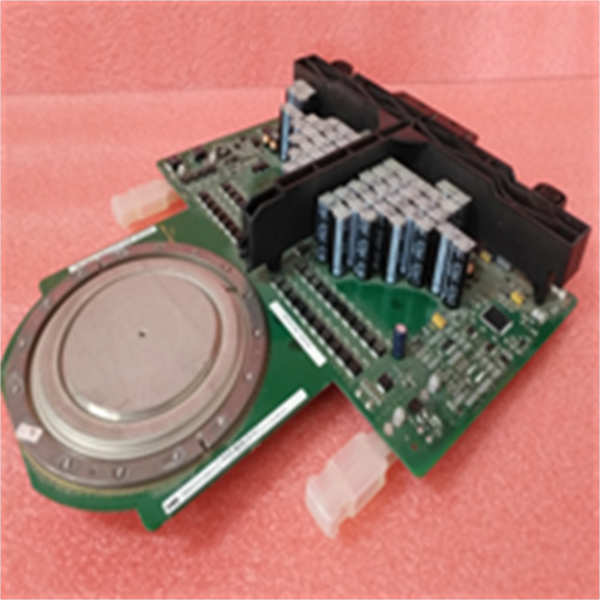

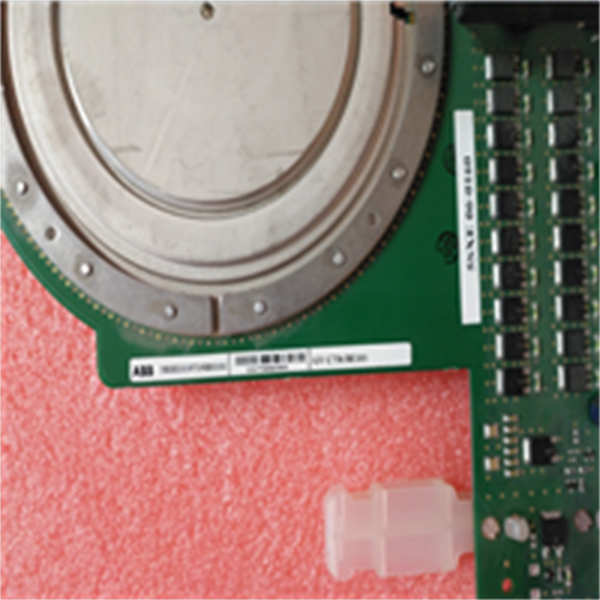

ABB 5SHY3545L0016 3BHB019719R0101 是瑞士ABB集团研发的超高压IGCT功率模块，专为 4500V/3500A~4500A 严苛工业场景设计（峰值能力6000V/6750A）。该模块采用硅片级GTO-IGCT融合技术，集成反并联二极管与光纤触发控制，支持三电平NPC拓扑，是高压直流输电（HVDC）、新能源并网及重工业驱动的核心组件。

5SHY3545L0016 3BHB019719R0101 ABB 18.jpg

核心参数速览

参数类别	数值/说明
基础信息
产品型号	5SHY3545L0016 3BHB019719R0101
制造商	ABB（瑞士）
电气性能
额定电压	4500V（峰值6000V）
额定电流	3500A~4500A（持续）
控制电压	24V DC
开关速度	≤1μs（无缓冲电路）
物理特性
封装形式	TO-247AB（金属壳体）
尺寸	300mm×300mm×100mm（基础模块）
重量	12kg（基础模块）
环境适应性
工作温度	-40°C ~ +150°C（结温175°C）
防护等级	IP54（强制风冷）

技术创新与核心价值

1. 硅片级双模技术

· GTO-IGCT融合架构：导通时等效晶闸管（通态压降<2.5V），关断速度≤1μs（较传统方案快10倍），开关损耗降低40%。

· 无缓冲电路设计：硅片缓冲层提升20%电压阻断能力，简化系统结构。

2. 三电平NPC拓扑

· 谐波失真压缩至 <3%（行业平均>12%），直接满足IEEE 519电网标准，省去滤波设备投资。

3. 智能保护系统

· 三重实时防护：过流/过压/过热响应≤1ms。

· AI预警：分析开关曲线提前30天预判芯片劣化。

应用场景与实效

场景	解决方案	核心成效
高压直流输电	12组模块构建±500kV换流系统	效率98.2%，连续运行3万小时零故障
电解铝整流	48脉波机组三电平NPC拓扑	直流纹波降至0.5%，吨铝电耗↓420kWh
钢铁轧机驱动	驱动3600kW同步电机	动态响应0.2秒（提速80%），吨钢能耗降8%

配套系统方案

协同组件	功能
3BHE009681R0101驱动板	光纤触发（±0.1μs精度，24V DC供电）
GVC736BE101控制器	NPC三电平算法预集成
5SXE06-0160散热套件	双模式冷却（水冷/风冷）
