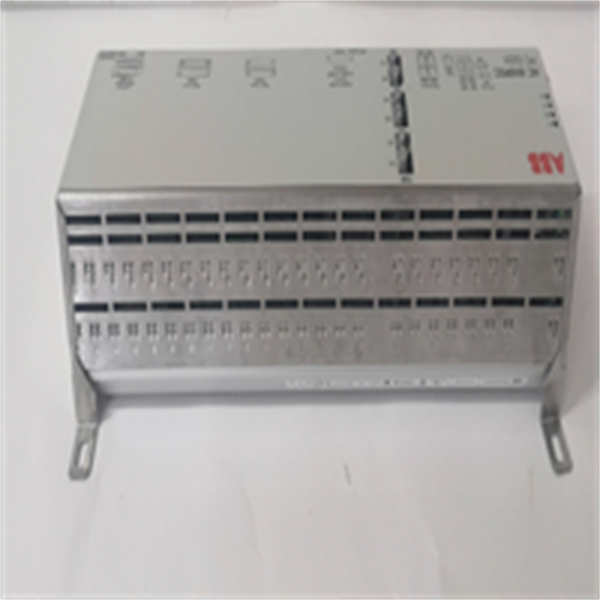

PCD231B101 3BHE025541R0101 ABB

PCD231B101 (完整订货号 3BHE025541R0101) 是ABB PCD200系列中一款特定配置的数字式电动机保护继电器。它在基础PCD231B的强大保护功能之上，集成了PROFIBUS-DP现场总线通信接口，专需与上层控制系统（如DCS或大型PLC）进行高速、可靠数据交换的自动化系统设计。

应用场景：

在一座大型化工厂的压缩机工段，数十台高压电动机的状态监控与联锁控制是保障全厂安全稳定运行的重中之重。中央控制室的操作员需要实时掌握每台电机的电流、温度、运行状态和故障信息。通过为每台电机控制柜配备PCD231B101 继电器，并将其接入厂区统一的PROFIBUS-DP网络，所有电机的实时数据和报警信息得以高速、稳定地传输至DCS系统。这使得操作员能对电机过载、不平衡等早期故障进行预警，并在紧急情况下实现远程分闸，将传统的分散、孤立的电机保护升级为集中、智能化的电机管理系统。

核心参数速览：

技术原理与创新价值：

创新点1：无缝集成于主流自动化架构。 PCD231B101 的核心价值在于其原生集成的PROFIBUS-DP接口。这使得它能够直接作为从站设备接入在流程工业中广泛应用的PROFIBUS-DP网络，无需额外的通信网关，简化了系统架构，降低了成本，并确保了通信的实时性和可靠性。创新点2：超越保护的全方位数据透明化。 该继电器不仅提供保护，更通过PROFIBUS-DP周期性地将丰富的电机运行数据（如电流、功率、热容量）上传至控制系统。这为实施预测性维护和能效管理提供了坚实的数据基础，使电机从“被保护对象”转变为“可管理的资产”。创新点3：灵活的远程控制与参数管理。 通过PROFIBUS-DP V1协议，工程师可以在控制室内远程修改PCD231B101 的保护定值、启停电机、甚至执行故障复位等高级操作。这极大地提升了运维效率，特别是在设备分布广泛或处于危险区域的场合。

应用案例与行业价值：

某汽车制造厂涂装车间的输送链系统拥有上百台驱动电机。为提升自动化水平，该厂采用西门子S7-400 PLC作为主站，通过PROFIBUS-DP网络整合所有电机控制。选用的PCD231B101 继电器成功将每台电器的状态集成到PLC程序中。当某台电机因过载跳闸时，PCD231B101 不仅立即切断电源，还通过PROFIBUS网络将精确的故障代码和电流曲线发送至中控室，指导维护人员快速定位并排除故障，将平均修复时间缩短了50%以上。

相关产品组合方案：

· •配套的电流互感器： 为PCD231B101 提供精确的电流信号，需根据电机功率选型。

· •ABB接触器或软起动器： 与PCD231B101 的DO输出配合，构成完整的电机启停回路。

· •PROFIBUS-DP网络组件： 包括总线连接器、中继器、终端电阻等，用于构建网络。

· •PCD232A101： 同系列更高性能型号，提供更丰富的测量和诊断功能。

· •CMC智能马达控制中心： ABB的成套方案，可预装多台PCD231B101，实现整柜交付。

安装维护与全周期支持：

PCD231B101 的安装包括机械固定、电气接线和网络配置。PROFIBUS-DP地址需通过模块上的拨码开关设定，并确保网络终端电阻正确配置。日常维护主要通过控制系统监控其上传的数据和状态字。
