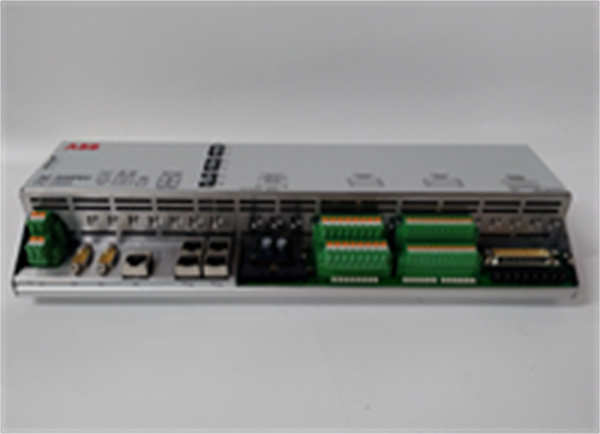

PCD231B101 ABB

PCD231B101 是ABB旗下PCD200系列中一款高性能的数字式电动机保护继电器。它在提供全面电机保护的基础上，原生集成了PROFIBUS-DP现场总线通信接口，专为需要与上层自动化系统（如DCS、PLC）进行高速、可靠数据交换的复杂工业环境而设计。

应用场景：

在一座大型化工厂的压缩机工段，数十台高压电动机是生产流程的核心动力源。中央控制室需要实时监控每台电机的电流、温度、运行状态，并在出现过载、不平衡等早期故障时及时预警。通过为每台电机控制柜配备PCD231B101 继电器，并将其接入厂区统一的PROFIBUS-DP网络，所有电机的实时数据和报警信息得以高速、稳定地传输至DCS系统。这使得操作员能全局掌握电机健康状态，实现预测性维护，并在紧急情况下远程分闸，将传统的分散保护升级为集中、智能化的电机管理系统。

**核心参数速览：

技术原理与创新价值：

创新点1：原生PROFIBUS-DP集成，实现无缝系统融合。 PCD231B101 的核心价值在于其原生集成的PROFIBUS-DP接口。这使其能直接作为从站设备接入在流程工业中广泛应用的PROFIBUS网络，无需额外的通信网关。这不仅简化了系统架构、降低了成本，更确保了控制指令与状态数据通信的实时性和高可靠性。创新点2：基于热记忆模型的精确过载保护。 该继电器采用先进的电机热模型保护技术。它能模拟电机的实际发热和冷却过程（热记忆功能），即使电机在频繁启停的工况下，也能准确计算电机的累积热效应，提供比传统保护装置更科学、精准的保护，有效防止误动和拒动。创新点3：从保护到管理的功能跃迁。 PCD231B101 超越了单一的保护功能，成为一个集保护、测量、诊断和通信于一体的智能电机管理单元。它通过PROFIBUS-DP周期性地上传丰富的运行数据（如电流、功率、热容量），为实施能效管理和预测性维护提供了数据基础，使电机从“被保护对象”转变为“可管理的智能资产”。

应用案例与行业价值：

某汽车制造厂涂装车间的输送链系统拥有上百台驱动电机。为提升自动化水平，该厂采用西门子S7-400 PLC作为主站，通过PROFIBUS-DP网络整合所有电机控制。选用的PCD231B101 继电器成功将每台电机的状态集成到PLC程序中。当某台电机因过载跳闸时，PCD231B101 不仅立即切断电源，还通过PROFIBUS网络将精确的故障代码和电流曲线发送至中控室，指导维护人员快速定位并排除故障，将平均修复时间缩短了50%以上，极大提升了生产线的可用性。

相关产品组合方案：

· •配套电流互感器（CT）： 为PCD231B101 提供精确的电流信号，需根据电机功率选型。

· •ABB接触器或软起动器： 与PCD231B101 的继电器输出配合，构成完整的电机启停回路。

· •PROFIBUS网络组件： 包括总线连接器、中继器、终端电阻等，用于构建物理网络。

· •PCD232A101： 同系列更高性能型号，提供更丰富的测量和诊断功能。

· •ABB Ability™ EDCS智能配电控制系统： 可集成PCD231B101 的数据，进行高级分析和能效管理。

安装维护与全周期支持：

PCD231B101 的安装包括机械固定、电气接线和网络配置。PROFIBUS-DP地址需通过模块上的拨码开关设定，并确保网络终端电阻正确配置。日常维护主要通过控制系统监控其上传的数据和状态字，本地LCD显示屏也可用于快速诊断。
