TC520 3BSE001449R1 ABB

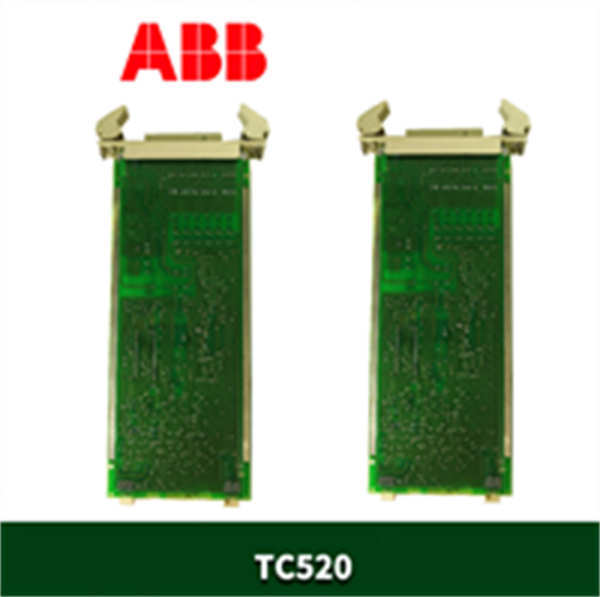

ABB TC520（订货号：3BSE001449R1）是ABB集团专为其AC 800M系列分布式控制系统（DCS）设计的一款高性能智能温度控制器模块。该产品采用模块化设计，可直接安装于AC 800M控制器机架，提供双通道温度信号输入和独立的PID控制回路，是实现工业过程精确温度控制的核心单元。

应用场景：

在化工行业的聚合反应釜温度控制中，反应物料的温度稳定性直接关系到产品质量和反应安全。传统单一回路的温控方案难以应对大惯性、非线性的复杂工况。将ABB TC520 温度控制器模块插入AC 800M控制器机架，其双通道输入可分别连接反应釜主体温度和夹套温度传感器，通过内部先进的PID算法和前馈控制策略，实时、精准地调节蒸汽阀门和冷却水阀门开度，确保反应温度始终维持在工艺设定的最优曲线范围内，从而有效提高了产品收率并消除了因温度失控导致的安全生产风险。

核心参数速览

技术原理与创新价值：

创新点1： 高精度双通道设计与智能自适应PID算法。ABB TC520 的核心优势在于其集成了两个完全独立的控制通道，每个通道均可单独配置为不同的传感器类型和控制策略。其内置的PID算法具备自整定功能，能够自动识别被控对象的动态特性，并优化PID参数。此外，自适应功能可在线调整参数以应对生产负荷变化，从而在各种工况下均能实现快速、平稳、无超调的温度控制，控制精度远超常规温控表。创新点2： 深度系统集成与无扰切换功能。作为AC 800M系统的原生模块，TC520 与控制器主处理器（如PM861）通过高速背板进行数据交换，实现了控制回路与DCS逻辑程序的无缝集成。它支持手动/自动模式的无扰切换，当操作员在DCS操作员站上切换模式时，输出信号保持平稳，避免了生产过程的扰动，极大地提升了操作的便利性和安全性。

应用案例与行业价值：

在某大型化纤厂的纺丝组件加热系统中，需要对数十个加热位进行精确的梯度温度控制。原系统采用分散的温控器，维护困难且温度一致性差。应用流程： 改造采用一套AC 800M控制器，配置多个ABB TC520 模块，每个模块控制两个加热位。带来的改进： 新系统投运后，温度控制精度由原来的±3°C提升至±0.5°C，组件间温度一致性极大改善，产品优等率提升了8%。通过DCS系统，所有温控回路实现了集中监控和参数远程整定，维护效率提升约60%。项目工程师评价：“TC520 模块不仅控制精准，其与DCS的深度集成让我们实现了真正的智能化温度管理。”

相关产品组合方案

· •AC 800M 主控制器：如PM861（高性能）或PM851（经济型），是TC520 的运算和控制中心。

· •AC 800M 机架：如EI 801 F 基本机架，为模块提供安装平台和背板通信。

· •温度传感器：如Pt100 热电阻、K型热电偶，为TC520 提供现场信号。

· •执行机构：如电动调节阀、固态继电器（SSR），接收TC520 的输出信号。

· •工程软件：Control Builder M 工程工具，用于对AC 800M系统及TC520 模块进行组态和编程。

安装维护与全周期支持

安装ABB TC520 需在系统断电后，将其对准AC 800M机架的I/O插槽插入并锁紧。传感器和执行器的接线需按照端子图正确连接。上电后，使用Control Builder M 软件对模块进行硬件组态，包括设置每个通道的信号类型、量程、控制参数和报警值。日常维护主要是通过DCS系统监控模块状态、温度趋势和报警信息。
