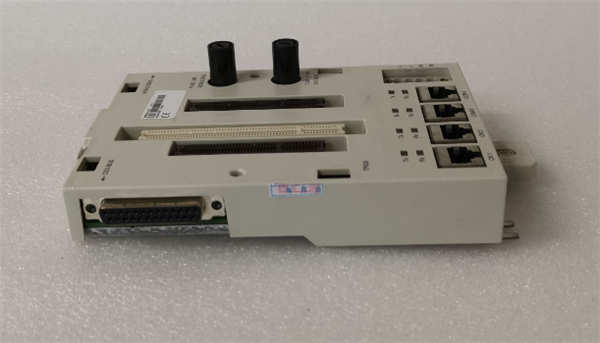

TP830 3BSE018114R1 ABB

ABB TP830 3BSE018114R1 是ABB公司生产的一款专用于热电阻信号采集的8通道模拟量输入模块，属于其高性能的S800 I/O系列。该模块直接连接Pt100、Pt1000等RTD温度传感器，将电阻变化转换为高精度的温度数字量，是工业过程控制中实现高精度温度监控的关键组件。

应用场景：

在大型化工厂的催化反应器中，数十个关键点的温度必须被严格监控在特定范围内，任何超温都可能导致催化剂失活甚至安全事故。这些测点采用高精度的Pt100铂热电阻进行测量。通过在每个工艺区的远程I/O站中部署ABB TP830 3BSE018114R1 模块，这些微小的电阻信号得以被稳定、精确地采集。模块采用高精度恒流源供电和先进的测量技术，有效克服了长距离传输带来的信号衰减和干扰，将准确的温度值实时传送给上位的AC800M 控制器。操作员在中控室便能清晰掌握反应器内部的温度梯度分布，为工艺优化和安全连锁提供了坚实的数据基础。

核心参数速览：

技术原理与创新价值：

创新点1：高精度测量与引线电阻补偿技术。 TP830 3BSE018114R1 采用高稳定度的恒流源为RTD传感器供电，并通过高分辨率ADC测量其电压降以计算电阻值。模块尤其支持3线制和4线制接线，通过专用测量电路自动补偿或消除引线电阻带来的测量误差，这是实现远距离高精度测温的关键，特别适合大型设备或装置的温度监测。创新点2：强大的传感器诊断与通道隔离。 模块能够实时诊断RTD传感器回路是否发生断线，并及时向控制系统报告，避免了因信号丢失导致的控制失灵或误判。同时，每个输入通道之间实现了高等级的电气隔离，有效防止了现场因地电位差或干扰导致的信号串扰和测量失真，确保了每个温度点的独立性和准确性。创新点3：灵活的软件配置与高密度设计。 用户可通过ABB的组态软件（如Control Builder）灵活配置每个通道的RTD类型、量程、滤波常数等参数，无需更改硬件。单模块8通道的高密度设计，节省了S800 I/O站的空间，降低了每个测点的成本，非常适合需要大量温度监测点的应用场合。

应用案例与行业价值：

在某超临界火力发电机组中，需要对蒸汽管道、汽轮机轴承等数百个关键部位进行严格温度监控。原系统测温模块精度和稳定性不足，导致温度保护回路经常误动。机组大修时，全面采用了以ABB TP830 3BSE018114R1 为核心的新一代温度采集系统。其卓越的精度和稳定性，使机组的主蒸汽温度控制更加精准，热效率得到提升；同时，其可靠的断线检测功能避免了不必要的保护跳闸，提高了机组可用率。热控工程师评价：“TP830 模块提供的数据就像高精度的‘温度尺’，让我们的控制和保护系统‘心中有数’，机组的运行安全性和经济性都上了一个新台阶。”

相关产品组合方案：

· •ABB S800 I/O 站基架： 如SD832，是安装TP830 模块的物理和通信基础平台。

· •ABB CI854 通信接口模块： 连接S800 I/O站与上位AC800M控制器。

· •ABB PM866A 或 PM863 控制器： 800xA系统的处理核心，运算来自TP830 的温度数据。

· •ABB TC512V1 热电偶输入模块： 用于采集热电偶信号，是TP830 在测温类型上的互补。

· •各类Pt100/1000热电阻传感器： 现场一次仪表，需根据测量点温度和安装条件选型。

· •补偿导线/屏蔽双绞线： 用于连接RTD与TP830 模块，保证信号质量。

安装维护与全周期支持：

ABB TP830 3BSE018114R1 采用S800系列的模块化安装方式，在系统断电或确认支持热插拔的情况下，可轻松插入基架槽位。接线时，强烈推荐使用3线制或4线制接法以获取最高精度，并确保接线牢固。模块的配置完全通过软件完成，无需硬件跳线。日常维护主要依赖于控制系统对模块状态和诊断信息的监控。定期检查接线端子的紧固情况。当模块需要更换时，热插拔功能允许在线操作，新模块上电后将自动从控制器获取配置。
