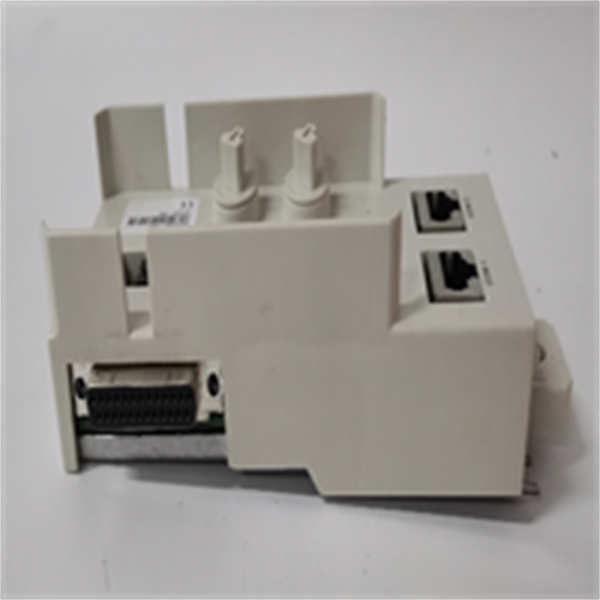

TP853 3BSE018126R1 ABB

ABB TP853（订货号：3BSE018126R1）是ABB集团专为其AC 800M系列高性能控制器设计的一款Profibus DP现场总线从站通信模块。该模块可直接安装于AC 800M控制器机架，使AC 800M控制器能够作为标准从站，无缝接入由第三方PLC或主站控制的Profibus DP网络，实现高效的数据交换和设备集成。

应用场景：

在大型汽车制造厂的涂装车间中，主要的控制系统采用西门子S7-400 PLC作为Profibus DP主站，但其中复杂的烘房温度控制采用了ABB AC 800M控制器以实现更先进的算法。通过在该AC 800M控制器机架中插入ABB TP853 Profibus DP从站模块，AC 800M控制器便成为了Profibus DP网络上的一个智能从站。主站S7-400 PLC可以周期性地读取AC 800M计算出的温度设定值、实际温度及设备状态，并下发启停命令。这使得不同品牌的控制系统能够协同工作，既发挥了AC 800M在复杂控制上的优势，又实现了全车间的集中监控，简化了系统架构，降低了集成成本。

核心参数速览

技术原理与创新价值：

创新点1： 高效的DP从站协议处理与数据映射。ABB TP853 模块的核心在于其内部集成的专用Profibus DP协议栈芯片和双端口内存管理机制。它作为AC 800M控制器与Profibus DP网络之间的智能网关，能够高效处理DP-V0或DP-V1的通信报文。模块内部的双端口RAM（DPRAM）实现了与AC 800M主处理器的高速数据交换。主站循环访问的数据被映射到DPRAM的特定区域，使得AC 800M的应用程序可以像访问普通I/O变量一样，透明地读写Profibus网络上的数据，极大简化了编程复杂度。创新点2： 强大的诊断与无缝集成能力。该模块提供清晰的LED状态指示灯，可快速显示电源、通信和故障状态。其设计深度集成于ABB的工程软件Control Builder M中。用户只需在硬件组态中添加该模块，并导入对应的GSD文件，即可在熟悉的编程环境中配置通信参数和数据映射，无需关心底层通信细节，降低了工程门槛和出错概率。

应用案例与行业价值：

在某水务集团的污水处理厂升级项目中，原有基于Profibus DP的控制系统（主站为第三方PLC）需要集成一套新的ABB AC 800M控制器用于优化曝气过程。应用流程： 在新的AC 800M控制器中配置ABB TP853 模块，将其作为从站接入现有Profibus DP网络。带来的改进： 该方案成功实现了新老系统的无缝集成，无需改动原有主站程序和网络结构。主站PLC可以实时获取AC 800M计算出的优化参数，并协调全厂设备运行。项目实施后，曝气能耗降低了约15%，且系统集成成本比采用独立通信网关的方案节省了40%。项目工程师评价：“TP853 模块让我们轻松地将高级控制功能嵌入到现有网络中，是系统升级的利器。”

相关产品组合方案

· •AC 800M 主控制器：如PM861（高性能）或PM851（经济型），是TP853 模块的宿主。

· •AC 800M 机架与电源：如EI 801 F 基本机架和电源模块，为系统提供平台和电力。

· •Profibus DP 主站：如西门子、施耐德等品牌的PLC，作为网络控制器。

· •Profibus 网络组件：Profibus 电缆、连接器（带终端电阻）、中继器。

· •工程软件：Control Builder M，用于对AC 800M系统及TP853 模块进行编程组态。

安装维护与全周期支持

安装ABB TP853 需在AC 800M系统断电后，将其对准机架I/O插槽插入并锁紧。通过9针D-Sub接口连接Profibus网络电缆，并确保网络两端安装120欧姆终端电阻。上电后，需使用Control Builder M 软件加载模块的GSD文件，并在主站侧配置正确的I/O数据映射。日常维护主要是观察状态指示灯和通过软件诊断工具监控通信质量。
