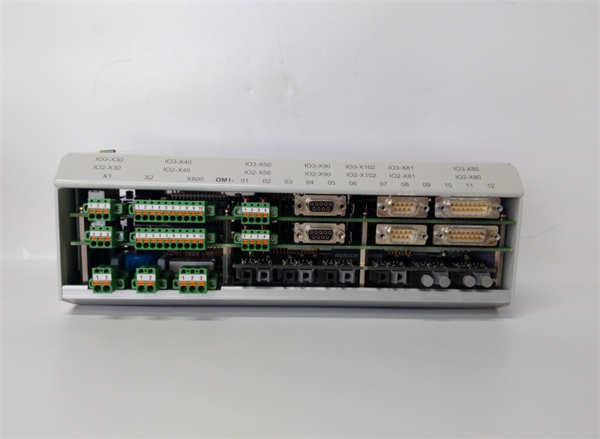

UAD149A0011 3BHE014135R0011 ABB

UAD149A0011 3BHE014135R0011 是ABB公司为其S800 I/O系列设计的一款高性能通信接口模块。该模块作为智能网关，使整个S800 I/O站能够作为一个标准的PROFIBUS-DP从站，无缝集成到以西门子S7系列PLC或其它支持PROFIBUS协议的主控系统中，是实现跨品牌系统集成与分布式I/O扩展的关键组件。

应用场景：

在某大型汽车制造厂的涂装车间，车身传输系统由一套西门子S7-400PLC作为主站进行控制。遍布车间的升降机、滚床等设备有大量的传感器和执行器需要监控。如果全部拉线回主站，成本高昂且故障风险集中。解决方案是在每个工艺区设立远程I/O站。站内核心正是 UAD149A0011 3BHE014135R0011 模块，它通过一根PROFIBUS-DP网络线连接到S7-400主站，并管理着站内所有S800数字量和模拟量I/O模块。UAD149A0011 的稳定运行，确保了车身定位和工艺控制信号的实时、可靠传输，保障了全自动生产线的节拍。

核心参数速览：

技术原理与创新价值：

创新点1：高效的协议处理与数据映射。 UAD149A0011 模块内置专用的通信处理器，负责处理PROFIBUS-DP协议栈。它能将S800 I/O背板总线上各个通道的实时数据，精准地映射到PROFIBUS主站所分配的输入/输出映像区中。这种映射关系在工程师站使用GSD文件进行组态时定义，实现了周期性的、确定性的数据交换。创新点2：强大的诊断与维护功能。 该模块符合PROFIBUS-DP V1标准，支持高级诊断功能。它不仅能报告自身的通信状态（如断线、校验错误），还能将所管理的S800 I/O模块的健康状态（如通道短路、断路、组态错误）通过诊断报文上传至主站。这使得工程师能够远程快速定位故障点，极大提升了系统可维护性和可用性。创新点3：卓越的互操作性与系统集成能力。 UAD149A0011 的核心价值在于其作为“翻译官”的角色。它使得ABB高性能的S800 I/O系统能够轻松接入非ABB（如西门子、罗克韦尔等）的主控网络，为客户提供了最佳的混合系统解决方案，兼顾了主控系统的偏好和I/O层的可靠性。

应用案例与行业价值：

案例：矿山输送带控制系统改造。 某铁矿的主输送系统由一台西门子S7-300PLC控制，需要扩展远程I/O点以覆盖新增的除尘和跑偏检测装置。由于现场环境恶劣，对I/O模块的可靠性要求极高。选用ABB的S800 I/O站配合 UAD149A0011 3BHE014135R0011 模块作为远程从站，其坚固的设计抵御了现场的振动和粉尘。UAD149A0011 的引入，不仅顺利实现了系统扩展，其强大的诊断能力更帮助维护团队多次提前发现传感器线路隐患，避免了因输送带故障导致的整个矿山生产停滞，经济效益显著。

相关产品组合方案：

1. 1.S800 I/O 模块：如AI815（模拟量输入）、DI801（数字量输入）、DO810（数字量输出）等，是 UAD149A0011 管理的终端单元。

2. 2.SD822/SD832：S800 I/O 站电源模块，为整个站（包括 UAD149A0011 ）提供稳定供电。

3. 3.PROFIBUS 网络组件：包括总线连接器、中继器、光电转换器等，用于构建完整的PROFIBUS-DP网络。

4. 4.主站控制器：如西门子S7-300/400/1500系列（带PROFIBUS-DP主站接口的CPU或CP卡）。

5. 5.ABB Ability™ Edge：边缘计算平台，可连接至更上层网络，进行数据高级分析。

安装维护与全周期支持：

UAD149A0011 必须安装于S800 I/O站架的指定接口槽位，安装前需确保站架电源关闭。配置时，需在主站组态软件（如西门子STEP 7）中安装对应的GSD文件，并正确设置站地址和I/O映射。其状态指示灯是现场快速诊断的首要工具。日常维护主要通过主站系统的诊断缓冲区进行监控。
