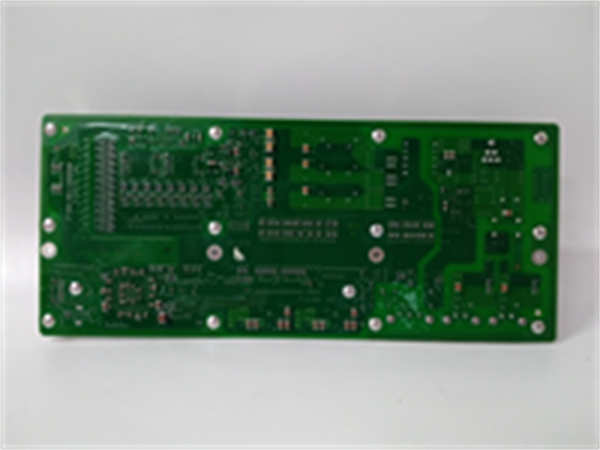

UAD154A ABB

UAD154A 是ABB公司为其S800 I/O系列设计的一款隔离式安全栅模块，通常安装于非危险区域的控制柜内。该模块的核心功能是为连接至危险区域的现场本安型设备（如变送器、温度传感器）提供电源，并对信号进行隔离和转换，确保危险能量无法窜入危险区，是构建本质安全防爆系统的关键接口。

应用场景：

在一個大型石化厂的罐区（属于Class I, Division 1防爆区域），需要精确监测储罐的液位和温度。现场安装的本安型液位变送器和Pt100热电阻必须通过本质安全回路与控制室DCS连接。UAD154A 模块被安装在安全区的S800 I/O机柜中，它一方面为现场的变送器提供限制能量的本安电源，另一方面将返回的4-20mA电流信号或电阻信号进行隔离和调理，再通过S800背板传输给控制器。UAD154A 就像一位忠诚的“安全卫士”，确保了即使在现场线路发生短路或开路故障时，也不会产生足以引燃爆炸性气体的电火花，保障了整个厂区的安全。

核心参数速览：

技术原理与创新价值：

创新点1：精密的能量限制与三重隔离。 UAD154A 的核心技术在于其内部精密的能量限制电路（包括电阻、电容和二极管），确保输送给危险区域的电压、电流被严格限制在本质安全标准规定的安全值以下。同时，它采用了变压器或光电隔离技术，在系统侧、安全栅电路和现场侧之间实现了三重隔离，既防止了高能量窜入，又消除了地环路干扰。创新点2：高度的系统集成性与可靠性。 与传统的独立式安全栅相比，UAD154A 作为S800 I/O系统的一个模块，直接从背板取电和通信。这种集成化设计省去了大量的单独接线、电源和机柜空间，大幅提高了系统的可靠性（MTBF）并降低了安装和维护成本。其状态可通过DCS系统进行监控。创新点3：全面的诊断与认证保障。 模块设计符合严格的功能安全标准（如IEC 61508），具备完善的诊断功能。同时，它获得了全球主要的防爆认证，确保了其在全球各类危险场所应用的合规性和安全性，为用户提供了法理上的保障。

应用案例与行业价值：

案例：海上钻井平台过程仪表系统。 海上平台空间狭小，环境腐蚀性强，且遍布Class I, Division 1防爆区。其关键的压力、液位和天然气浓度监测仪表均需本安防护。采用集成 UAD154A 模块的S800 I/O系统，相比传统安全栅柜方案，节省了超过40%的控制室空间，减少了成千上万个接线点，从而显著降低了故障率和平台建设成本。ABB UAD154A 的稳定运行，为平台的安全生产和人员安全提供了至关重要的保障。

相关产品组合方案：

1. 1.S800 I/O 非本安模块：如AI810（通用模拟量输入），用于安全区的信号采集。

2. 2.SD822/SD832：S800 I/O 站电源模块，为整个站（包括 UAD154A ）供电。

3. 3.UAD154B/C 等：同系列其他型号，可能针对不同的信号类型或通道数量。

4. 4.本安型现场仪表：如ABB的2600T系列压力变送器，与 UAD154A 构成完整的本安回路。

5. 5.AC 800M 控制器：系统的控制大脑，处理由 UAD154A 传来的现场安全数据。

6. 6.System 800xA： overarching DCS平台，实现对所有安全回路的组态、监控和维护。

安装维护与全周期支持：

UAD154A 必须由经过培训的专业人员安装于安全区的S800 I/O站内。安装和接线必须严格遵守防爆规范。日常维护主要通过DCS系统监控其通信状态和所连接回路的健康状况。定期校验是确保测量准确性和安全功能完整性的关键。
