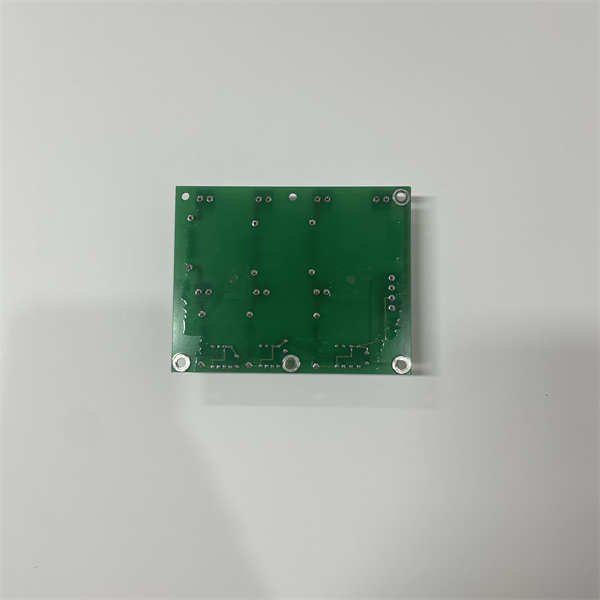

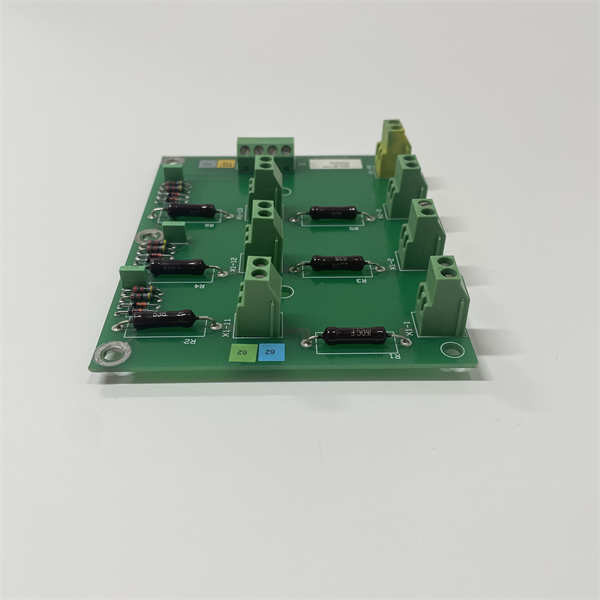

ABB 3ASC25H215E DATX131

ABB 3ASC25H215E DATX131 是ABB集团为其ACS 600/800等系列变频器设计的一款重要的通信与接口扩展模块。它属于变频器控制单元中的外围接口组件。该模块作为主控板（如DAPU100）的功能延伸，提供了额外的通信端口和数字量/模拟量I/O接口，极大地增强了变频器与外部控制系统（如PLC、DCS）及现场设备的连接能力和灵活性。

应用场景：

在一座现代化的大型水处理厂，多台ABB ACS 800变频器控制着送水泵和搅拌器。中央控制系统需要实时监控每台变频器的状态（如运行频率、电流、故障信息），并能够远程启停和调速。同时，一些本地安全联锁信号（如急停按钮、阀门到位信号）也需要直接接入变频器。ABB DATX131 模块在此场景中扮演了关键角色：它通过其集成的现场总线接口（如Profibus-DP）与主控PLC高速交换数据，并通过其扩展的I/O点直接接收本地安全信号。这种架构既满足了集中监控的需求，又保证了关键安全联锁的快速响应，实现了控制功能的优化分布。

核心参数速览：

技术原理与创新价值：

创新点1：强大的通信网关功能。 DATX131 的核心价值之一在于其充当了变频器与上层控制网络之间的协议转换网关。它将变频器内部参数和数据映射成标准的总行规（如Profibus Profile 4.0），使得PLC或DCS可以像访问一个标准从站一样，轻松地读写变频器的数百个参数，实现精确的远程控制和全面的状态监控。创新点2：灵活的I/O扩展能力。 该模块提供了宝贵的额外I/O资源。当主控板上的本机I/O点不够用时，DATX131 的扩展I/O可以用于连接更多的本地设备，如选择开关、指示灯、外部电位器或模拟量给定信号，从而增强了变频器应对复杂应用场景的适应能力，减少了对外部中间继电器的依赖。创新点3：模块化设计与系统集成性。 DATX131 体现了ABB传动系统的模块化理念。用户可以根据项目需求，灵活选择是否增加此模块来扩展功能。这种设计使得变频器能够成为一个功能可裁剪、可扩展的标准化节点，轻松集成到各种自动化架构中，提高了解决方案的灵活性和成本效益。

应用案例与行业价值：

案例：汽车生产线输送链驱动系统集成在一条自动化汽车装配线上，数十台ACS 800变频器精确控制着不同节拍的输送链。生产线控制系统要求所有变频器必须实现高速、同步的启停和速度调节。

· •应用流程： 每台变频器均配备了DATX131 模块，并通过Profibus-DP网络连接到主控PLC。PLC通过DATX131 向所有变频器同步发送速度设定值，并实时采集电流和状态信息，实现群控。同时，每个工位的本地启停信号也接入DATX131 的扩展DI点。

· •带来的改进： 基于DATX131 的高速通信，整个输送系统实现了毫秒级的同步精度，保障了生产节奏。集中监控使得故障诊断和运维效率大幅提升。

· •用户评价： 系统集成商工程师表示：“DATX131 模块是我们实现生产线驱动系统标准化和网络化的关键。它的稳定性和强大的通信能力，让我们能快速部署和调试上百台变频器，大大缩短了项目周期。”

相关产品组合方案：

为构建完整的传动控制单元，以下组件与ABB DATX131 密不可分：

· •DAPU100 或 DAPU110：主控制模块，是DATX131 服务的核心。

· •RDCU-02C/12：传动控制单元机架，为所有模块提供安装基础。

· •AINT-10C/12C：模拟量接口板，与DATX131 协同处理信号。

· •DIO-01：数字量I/O板，可作为DATX131 I/O功能的补充。

· •ACS 800 功率单元：执行由DAPU和DATX131共同参与决定的控制指令。

· •Drive Window 或 ACS 800 PC Tool：配置软件，用于设置DATX131的通信参数和I/O功能。

安装维护与全周期支持：

DATX131 的安装需在变频器完全断电并确认放电完毕后进行。操作人员需佩戴防静电手环，将模块对准控制单元底板上的正确插槽，平稳插入并确保连接器接触可靠。上电后，需使用配置软件识别模块并设置相应的通信参数（如站地址、波特率）和I/O功能。日常维护主要是通过软件监控通信状态。
