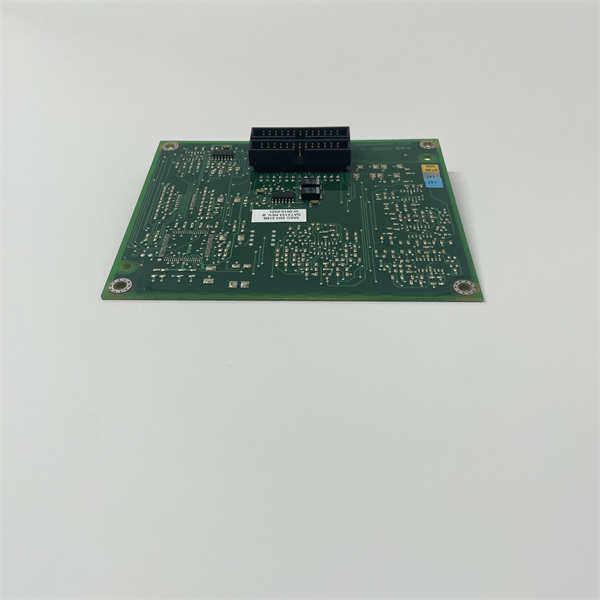

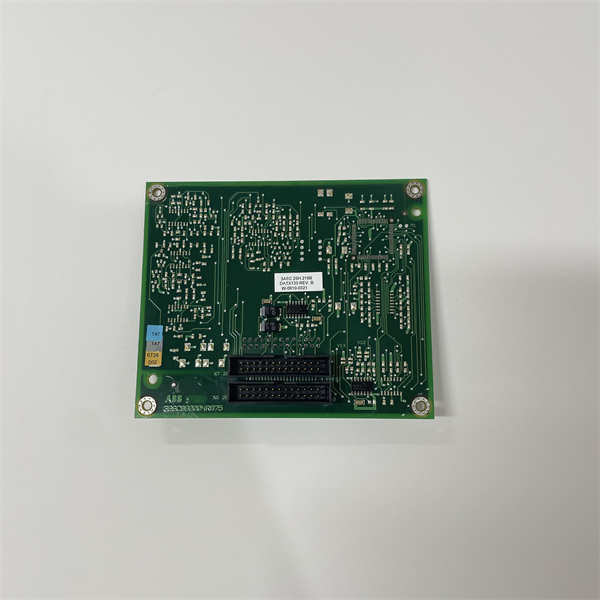

ABB 3ASC25H219B DATX133

ABB 3ASC25H219B DATX133 是ABB集团为其ACS 600/800等系列变频器设计的一款专用通信接口模块，其核心功能是提供DeviceNet现场总线从站接口。它属于变频器控制单元中的网络通信组件。该模块作为变频器与上层控制器（如PLC）之间的协议转换网关，使得变频器能够作为标准从站设备无缝集成到DeviceNet网络中，实现高效的分布式控制与监控。

应用场景：

在一条汽车制造行业的自动化喷涂生产线上，几十台ABB ACS 800变频器精确控制着传送链、风扇和泵。整个生产线采用罗克韦尔自动化控制系统，其设备层网络标准为DeviceNet。此时，ABB DATX133 模块成为不可或缺的桥梁。它被安装在每台变频器的控制单元内，通过DeviceNet网络与主控PLC（如Allen-Bradley ControlLogix）通信。操作员可以从中央控制室统一设定和调整所有变频器的速度，并实时监控其运行状态和故障信息。这种集成方式极大地简化了布线，提高了抗干扰能力，并实现了设备级的智能诊断与快速故障定位，保障了生产线的高效协同运行。

核心参数速览：

技术原理与创新价值：

创新点1：标准的DeviceNet从站集成能力。 DATX133 的核心价值在于它将ABB变频器的丰富参数和控制功能映射为标准化的DeviceNet对象模型。通过预定义的EDS文件，网络配置工具可以自动识别模块，并提供一个直观的界面来映射需要交换的I/O数据（如控制字、状态字、速度给定、实际速度等），使得异构品牌设备的集成变得简单、标准化。创新点2：稳定的设备层网络性能。 DeviceNet是一种基于CAN总线的网络，具有高可靠性和实时性。DATX133 模块严格遵循该协议规范，确保了在嘈杂的工业环境中数据的稳定传输。其支持多种通信方式，允许系统设计者根据数据的重要性和更新频率优化网络负载，保证关键控制命令的及时响应。创新点3：简化系统架构与维护。 使用DATX133 后，传统的硬接线（如启停信号、速度给定、故障信号）被一根DeviceNet网络电缆所替代，大大减少了布线成本和复杂性。同时，通过网络可以访问变频器的大量参数和诊断信息，为远程监控和预测性维护提供了强大支持，显著提升了系统的可维护性。

应用案例与行业价值：

案例：包装生产线多传动设备同步控制某食品包装生产线需要实现灌装机、贴标机和输送带之间的精确速度同步。

· •应用流程： 生产线采用基于DeviceNet的网络架构。主控PLC通过DATX133 模块向各台ACS 800变频器发送同步的速度给定信号，并实时读取实际转速和负载扭矩，进行动态补偿，确保同步精度。

· •带来的改进： 系统实现了高度的同步性，减少了包装材料的浪费和设备磨损。DeviceNet网络的诊断功能帮助运维人员快速定位通信故障，平均修复时间大幅缩短。

· •用户评价： 产线电气主管表示：“DATX133 模块让我们轻松地将ABB变频器融入了现有的DeviceNet网络。它的稳定性和易用性超出了我们的预期，为产线的稳定运行和快速维护提供了坚实基础。”

相关产品组合方案：

为构建完整的DeviceNet网络控制解决方案，以下组件与ABB DATX133 紧密相关：

· •DAPU100 / DAPU110：变频器主控制模块，DATX133 为其提供网络接入服务。

· •RDCU-02C/12：传动控制单元机架。

· •DeviceNet 扫描器模块：如安装在PLC机架中的1756-DNB模块，是网络的主站。

· •DeviceNet 网络电源：为网络提供稳定供电。

· •DeviceNet 配置软件：如RSNetWorx for DeviceNet，用于网络组态和参数设置。

· •ABB ACS 800 功率单元：最终的执行机构。

安装维护与全周期支持：

DATX133 的安装需在变频器完全断电下进行。安装后，需设置正确的节点地址和通信速率（通过DIP开关），并连接DeviceNet网络。上电后，需在网络配置工具中扫描设备，加载对应的EDS文件，并配置I/O映射关系。日常维护主要是监控网络通信状态，确保连接可靠。
