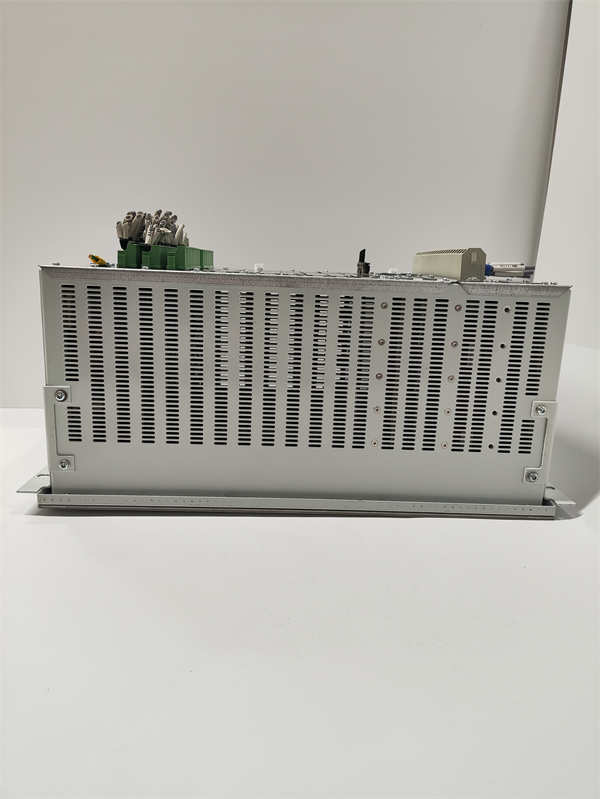

ABB REB670 1MRK002820-AC

ABB REB670（订单号 1MRK002820-AC） 是ABB集团Relion® 600系列中的一款专用于母线保护的数字式差动保护继电器。它属于电力系统二次设备中的核心保护装置。该装置采用先进的数字信号处理技术和可靠的差动保护算法，旨在快速、准确地检测和隔离母线上发生的各种故障，是保障变电站和电网主网架安全稳定运行的关键设备。

应用场景：

在区域电网的500kV枢纽变电站中，多条重要输电线路和变压器通过母线连接。当雷击导致母线发生短路故障时，ABB REB670 保护装置能在15毫秒内精确捕捉到故障电流的异常变化。通过计算所有连接支路电流的矢量和，它准确判断为区内故障，并立即向相关断路器发出跳闸指令，将故障母线迅速隔离，防止事故扩大至整个电网。其高速动作和绝对选择性，避免了系统稳定破坏和大面积停电事故，展现了其作为电网"最后防线"的核心价值。

核心参数速览：

技术原理与创新价值：

创新点1：高可靠性的比率制动差动保护原理。 REB670 的核心采用先进的比率制动特性曲线。该原理能有效区分区内故障和区外故障，即使在区外故障伴随CT（电流互感器）饱和的情况下，也能可靠制动，防止误动，同时在区内故障时具有极高的灵敏度，确保快速动作。创新点2：对数字化变电站的全面支持。 该装置完全支持IEC 61850标准，可直接接收来自合并单元（MU）的数字化采样值（SV），并通过GOOSE报文实现保护之间的智能配合（如启动断路器失灵保护）。这简化了二次电缆，提高了系统的可靠性和互操作性，是建设智能变电站的理想选择。创新点3：强大的集成功能与诊断能力。 REB670 不仅提供主保护，还集成了断路器失灵保护、自动重合闸等辅助功能。其完善的故障录波和事件记录功能，可记录故障前后的详细电气量波形和数据，为事故分析提供有力依据。强大的自诊断功能也能实时监测装置自身的健康状态。

应用案例与行业价值：

案例：大型水电站500kV升压站母线保护改造某大型水电站为提升送出系统的可靠性，对500kV升压站母线保护进行数字化改造，选用ABB REB670 替代原有的电磁式保护。

· •应用流程： 在新的智能变电站架构下，REB670 通过过程层网络接收来自合并单元的电流采样值，替代了传统的CT二次电缆。保护逻辑通过软件配置，并通过GOOSE网络直接跳闸。

· •带来的改进： 改造后，保护系统的动作速度和可靠性显著提升。基于IEC 61850的标准化配置极大简化了调试和运维。清晰的故障录波数据帮助技术人员快速分析了一次CT断线异常，避免了潜在事故。

· •用户评价： 电站保护班负责人表示："REB670 的性能非常稳定，其数字化接口和强大的诊断功能让我们的维护工作变得主动和高效。它为我们电站的500kV送出通道提供了顶级的安全保障。"

相关产品组合方案：

为构建完整的变电站保护系统，以下产品与ABB REB670 协同工作：

· •REC670：线路差动保护装置，与REB670 共同构成线路-母线保护体系。

· •RET670：变压器差动保护装置，用于保护主变压器。

· •REF615 / REF635：馈线保护装置，用于站用电等较低电压等级的保护。

· •SACE Emax 2断路器：与REB670 配合执行开断操作的一次设备。

· •ABB PCM600软件：用于对REB670 等Relion®装置进行配置、调试和监测的统一平台。

安装维护与全周期支持：

ABB REB670 的安装和调试必须由具备资质的继电保护工程师执行，严格遵守电力安全规程。配置需使用ABB专业的PCM600软件。日常维护主要通过装置前面板的LCD显示屏和LED指示灯进行状态监视，并定期通过软件查看装置自诊断信息、检查定值设置是否正确。
