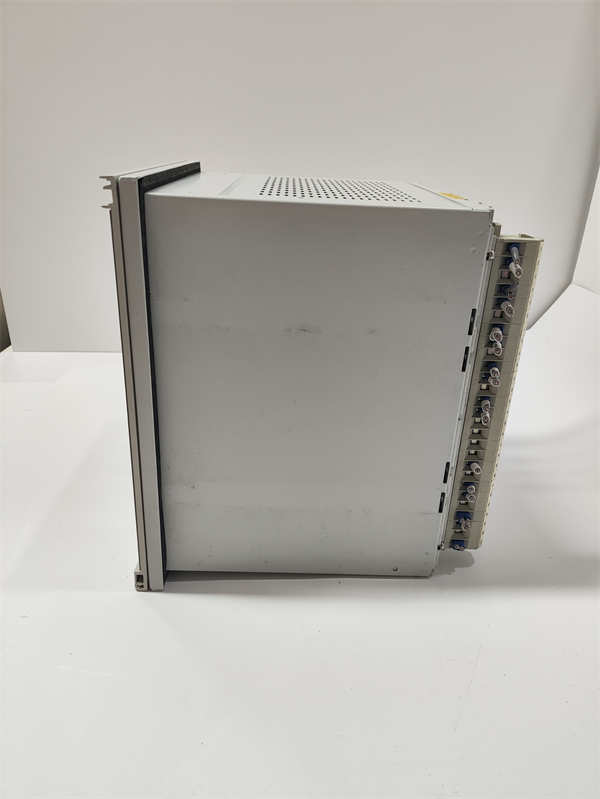

ABB REF545KB133AAAA

REF545KB133AAAA 是ABB公司Relion® 产品系列下的一款馈线保护测控装置，属于REF545 系列。它集保护、控制、测量和监视功能于一体，专为中低压电网的线路、电缆和变压器等一次设备提供全面保护。

应用场景：

在某大型化工厂的10kV配电所中，一条为关键生产设备供电的进线需要可靠的保护，防止因过载、短路等故障导致大面积停电。REF545KB133AAAA 保护装置安装于该进线开关柜上，实时监测电流、电压。当线路下游发生短路故障时，装置能瞬间（毫秒级）检测到远超正常值的故障电流，立即发出跳闸指令使断路器分断，快速隔离故障点，保障了上级电网和其他正常回路的供电连续性，避免了设备损坏和生产中断。

核心参数速览：

技术原理与创新价值：

创新点1：先进的保护算法与高精度测量。 REF545KB133AAAA 采用高性能数字信号处理器（DSP），对采集的电流、电压信号进行高速采样和实时计算。通过先进的算法（如傅里叶变换），能精确提取基波分量，有效抑制谐波和直流分量干扰，确保保护动作的准确性和可靠性，防止误动和拒动。创新点2：一体化的综合功能平台。 该装置超越了传统单一保护继电器的概念，将保护、测量、控制和通信功能高度集成。用户无需配置独立的测量仪表和通信网关，通过一个装置即可实现对回路全面的监控和管理，并通过标准通信协议将数据上传至后台监控系统，简化了系统结构，降低了总成本。创新点3：强大的通信与互操作性。 REF545KB133AAAA 支持多种国际标准的通信协议，特别是对IEC 61850的深度支持。这使得它能无缝集成到现代化的数字化变电站中，实现设备间的互操作和高级应用，如故障录波数据上传、远程参数整定等，极大地提升了电网的智能化管理水平。

应用案例与行业价值：

某数据中心为确保其两路10kV进线的供电可靠性，在两路进线柜上均配备了REF545KB133AAAA 保护装置。装置配置了方向过流保护，以配合电网的继电保护方案。当一路市电因外部电缆故障断电时，REF545KB133AAAA 准确判断故障方向并快速跳闸，同时备自投装置（BTS）在另一路REF545 的配合下迅速合上备用进线开关，整个切换过程在数百毫秒内完成，确保了数据中心服务器零宕机，客户盛赞其保护速度与可靠性。

相关产品组合方案：

在配电自动化系统中，REF545KB133AAAA 通常与以下设备协同工作：

· •中压断路器：如ABB VD4 真空断路器，接收保护装置的跳合闸指令。

· •电流/电压互感器：为保护装置提供一次系统的电流电压信号。

· •后台监控系统：如ABB PCM600 工程工具或SCADA系统，用于配置、监视和分析。

· •通信网络：工业以太网交换机或串行通信网络。

· •同系列其他保护：如变压器保护RET615，电机保护REM615，构成完整保护体系。

安装维护与全周期支持：

REF545KB133AAAA 为面板嵌入式安装，需开孔装入开关柜仪表门。接线需严格遵循图纸，特别是电流回路不能开路，电压回路不能短路。调试和维护主要依靠PCM600 软件，可进行参数设置、功能测试和故障录波分析。
