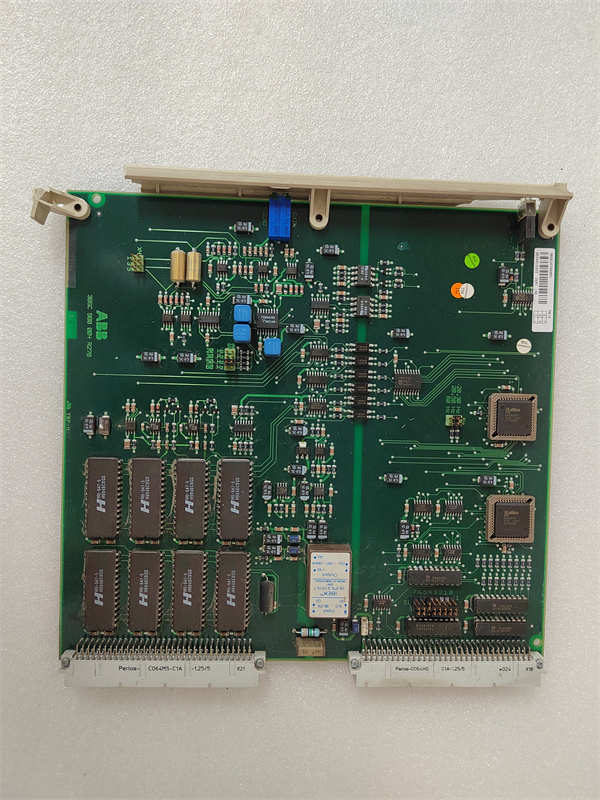

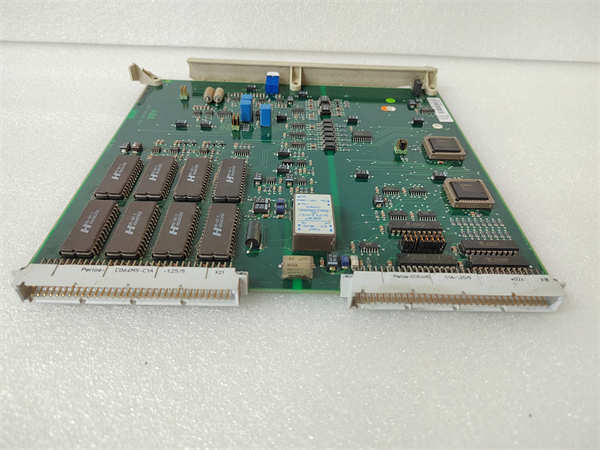

DSDI146 3BSE007949R1 ABB

ABB DSDI146（物料号：3BSE007949R1）是ABB公司为其ABB Ability™ 800xA分布式控制系统（DCS）设计的一款高密度数字量输入模块。该模块属于基本过程控制系统的现场接口单元，负责采集来自现场设备的开关状态信号（如泵的运行状态、阀门的开到位/关到位信号、液位开关触点等），是构建完整自动化系统的基础组件。

应用场景：

在一座现代化水厂的滤池反冲洗控制单元中，需要实时监测数十个气动阀门的开关位置状态，以确保反冲洗流程的精确顺序控制。如果每个阀门都使用单独的DI模块，将导致控制柜体积庞大、接线复杂。而采用ABB DSDI146高密度数字输入模块，单块模块即可采集16个阀门的限位开关信号。它通过内部可靠的电气隔离技术，将现场24V DC干触点信号准确地转换为控制器可识别的逻辑信号，并通过背板总线实时上传至AC 800M控制器。这不仅大大节省了安装空间和成本，其统一的模块化设计也简化了布线、调试和维护工作，为水厂实现稳定可靠的自动化运行提供了坚实基础。

核心参数速览：

技术原理与创新价值：

创新点1：高密度设计与智能功率管理。ABB DSDI146在标准模块尺寸内集成了16个独立的输入通道，显著提高了控制柜的空间利用率。其内部采用高效的电源分配和功率管理电路，即使在所有通道同时动作时，也能确保模块功耗和温升在安全范围内，保证了长期运行的稳定性和可靠性。创新点2：可靠的电气隔离与抗干扰能力。该模块的通道通常以组为单位（如8通道一组）进行电气隔离，能有效防止现场一侧的干扰信号（如电势差、浪涌）串扰到控制系统侧，保护了敏感的控制器背板总线。这种设计增强了系统在恶劣工业环境下的抗干扰能力和可靠性。创新点3：灵活的兼容性与易维护性。DSDI146设计兼容干触点和符合NAMUR标准的传感器信号，提供了良好的现场设备适应性。其模块化的插拔设计、清晰的通道状态指示灯以及通过Control Builder IT软件进行的便捷诊断，都极大地方便了安装、调试和故障排查，降低了全生命周期的运维成本。

应用案例与行业价值：

某汽车制造厂的涂装车间输送线控制系统升级中，需要新增对上百个升降机、移行机位置的检测。项目选用了多块ABB DSDI146模块来采集各类接近开关的信号。其高密度特性使得新增的I/O点得以在有限的旧机柜空间内顺利安装。在调试和后续运行中，DSDI146表现出了优异的稳定性，所有通道信号响应准确无误，确保了输送链的精准同步。设备维护工程师表示：“DSDI146模块不仅安装紧凑，其通道状态指示灯对快速判断现场传感器故障非常有帮助，我们的平均故障修复时间（MTTR）缩短了近30%。”

相关产品组合方案

1. 1.ABB NDCU-12C： 800xA系统的控制器，是处理DSDI146所采集信号的决策中心。

2. 2.ABB CI854： 通信接口模块，连接控制器与DSDI146所在的S800 I/O站。

3. 3.ABB DDO146： 数字量输出模块，与DSDI146同属S800系列，用于驱动现场执行器（如指示灯、继电器）。

4. 4.ABB AI845： 模拟量输入模块，用于采集温度、压力等连续量信号，与DSDI146互补。

5. 5.ABB S800基架与电源模块： 为DSDI146等I/O模块提供安装基座和工作电源。

6. 6.ABB SD822： 另一款常用的数字量输入模块，可作为不同点数需求下的补充或参考。

7. 7.ABB Combi DTMs： 设备类型管理器，用于在工程软件中对DSDI146等现场设备进行参数设置和诊断。

安装维护与全周期支持

ABB DSDI146（物料号 3BSE007949R1）采用标准的S800 I/O模块安装方式，通过导轨固定于基架上，接线通过可插拔的前连接器完成，便于维护。配置时需在Control Builder IT中正确组态模块类型和通道参数。日常维护主要是保持模块通风良好，定期检查连接器是否紧固，并通过软件监控模块状态。
