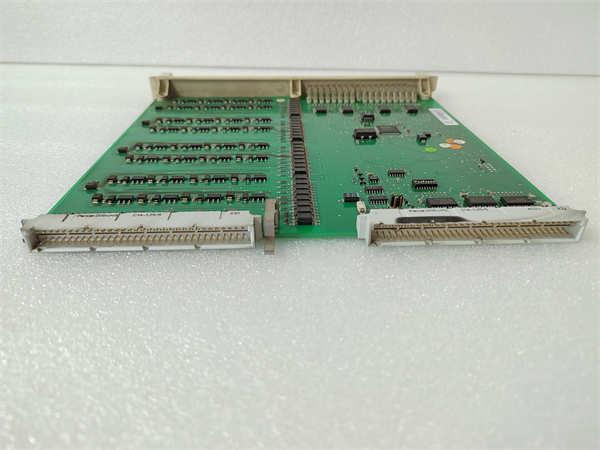

DSDO115A 3BSE018298R1 ABB

ABB DSDO115A（物料号：3BSE018298R1）是ABB公司生产的一款高完整性数字量安全输出模块，通常部署于ABB AC 800M High Integrity等安全控制系统中。该模块属于安全仪表系统（SIS）中的关键执行部件，负责将安全控制器的逻辑决策转化为物理动作，可靠地驱动现场安全设备（如紧急切断阀、安全继电器、报警器），是安全链的“执行终端”。

应用场景：

在化工厂一座充满易燃易爆气体的压缩机厂房的边缘，安装着受安全仪表系统（SIS）控制的紧急切断阀。当气体探测器报警信号送至SIS控制器，控制器经逻辑判断后发出关阀指令。此时，ABB DSDO115A安全输出模块承担了最关键的执行任务：它必须万无一失地动作，驱动电磁阀，将压缩机的进气源彻底切断。该模块内部采用冗余设计和持续自诊断，即使在模块自身出现潜在故障时，也能确保输出导向安全侧（即激励电磁阀动作），从而将工艺系统带入安全状态，避免了灾难性事故的发生。DSDO115A的可靠性，直接关乎整个安全保护层是否有效。

核心参数速览：

技术原理与创新价值：

创新点1：基于交叉检测的冗余输出与高诊断覆盖率。ABB DSDO115A的核心在于其输出通道的故障安全设计。每个安全输出通道通常由内部两套独立的电子开关（如MOSFET）并联或串联构成，并由不同的处理器控制。模块会持续比较两个开关的状态，并监测输出回路的电压和电流。一旦检测到不一致（如一个开关失效）或回路故障（如开路、短路），模块能立即诊断出来，并将故障信息上报给安全控制器，确保系统知晓此危险状态。创新点2：故障安全（de-energized to trip）设计原则。该模块严格遵循安全系统的设计原则。在失电或检测到内部危险故障时，其输出会强制切换到预定义的安全状态（通常为“0”，即断电）。这意味着，连接在现场的诸如ESD阀门上的电磁阀（通常为失电关型），会在模块故障时因失电而动作，从而导向安全工艺状态，这是实现高安全性的根本。创新点3：无缝集成于安全工程工具链。DSDO115A的硬件组态、参数设置（如测试脉冲间隔）、强制操作和详细诊断信息读取，均可通过ABB统一的Control Builder工程软件完成。这确保了安全应用开发、测试、验证和维护的全过程均在受控环境下进行，符合功能安全标准对工具链的要求，保证了安全生命周期的可管理性与可追溯性。

应用案例与行业价值：

某大型海上平台的紧急关断（ESD）系统升级中，在关键的工艺隔离阀控制回路上采用了ABB DSDO115A模块。在一次年度大修后的系统测试中，技术人员通过诊断界面发现一个DSDO115A模块报告“输出回路负载异常”预警。经排查，并非模块本身问题，而是现场一个中间继器的线圈存在轻微匝间短路。在继电器完全失效前，凭借DSDO115A敏锐的诊断能力提前发现了隐患并得以更换。安全工程师感慨：“DSDO115A模块就像一位永不疲倦的安全哨兵，不仅忠实执行命令，还能‘预见’执行路径上的风险，它的诊断功能价值连城。”

相关产品组合方案

1. 1.ABB PM861A： AC 800M HI系列安全控制器，是向DSDO115A发出安全指令的“大脑”。

2. 2.ABB DSDI110A： 安全数字量输入模块，用于采集急停、压力开关等安全信号，与DSDO115A构成完整的“信号输入-逻辑处理-安全输出”链。

3. 3.ABB DSAI130A： 安全模拟量输入模块，用于采集安全相关的模拟量信号。

4. 4.ABB 安全继电器： 可与DSDO115A输出配合，构成更加可靠或用于高功率负载的安全输出回路。

5. 5.ABB 电磁阀（用于ESD阀门）： DSDO115A直接驱动的典型现场执行器，实现最终的安全动作。

6. 6.ABB CI871： 通信接口模块，用于安全系统与上层DCS的通信。

7. 7.ABB DSBC176： 电池充电模块，为包含DSDO115A的整个安全控制系统提供不间断电源。

安装维护与全周期支持

ABB DSDO115A（物料号 3BSE018298R1）的安装、接线和配置必须由经过功能安全培训的专业人员执行。接线需确保使用符合要求的电缆，并正确连接外部隔离的安全电源。模块的硬件配置和参数设置需通过Control Builder软件完成。
