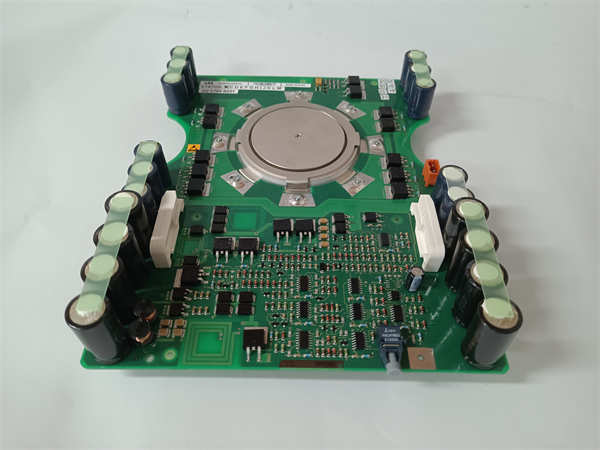

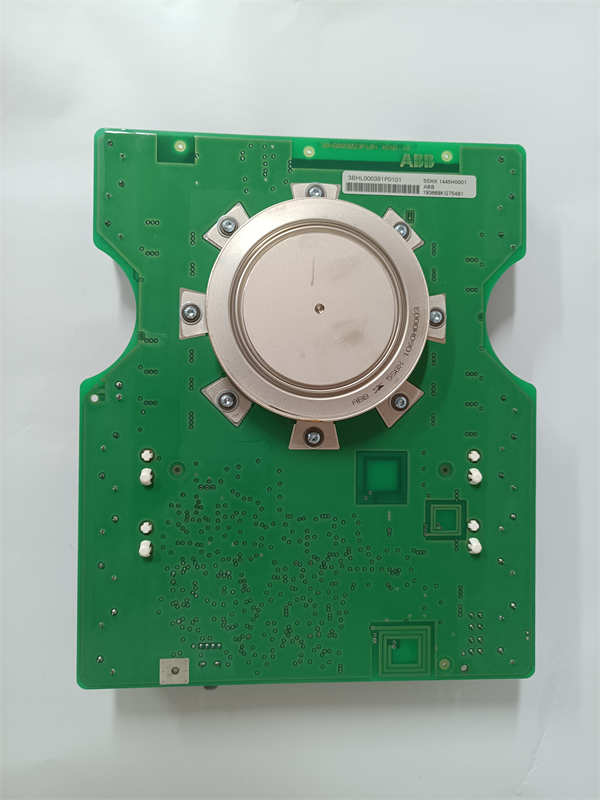

ABB 5SHX1445H0001（关联订单号 3BHL000391P0101 / 3BHB003230R0101）是ABB集团生产的一款高性能IGCT（集成门极换流晶闸管）功率半导体模块。它是ABB ACS 5000系列中压变频器的核心功率变换单元，负责进行高效、可靠的电能转换，直接驱动大型中压电机。

应用场景：

在西部某大型煤矿的主通风机房，负责井下通风的巨型风机由一台ACS 5000中压变频器驱动，其心脏部位正是5SHX1445H0001IGCT功率模块。它日夜不停地工作，将电网的固定频率和电压，转换成为可精确控制频率和电压的电源，从而实现对风量的无级调节。这不仅满足了井下复杂通风需求，更带来了惊人的节能效果。一旦该模块失效，风机将停转，导致整个矿井停产，其可靠性直接关系到矿山的安全与效益。

核心参数速览

技术原理与创新价值

创新点1：先进的IGCT半导体技术。与传统的GTO（可关断晶闸管）相比，5SHX1445H0001采用的IGCT技术将门极驱动电路和晶闸管芯片集成在一个模块内，实现了极低的门极电感和更快的开关速度。这带来了更低的开关损耗和更高的效率，同时减少了对于复杂缓冲电路的需求，提高了系统的整体可靠性。创新点2：卓越的功率处理能力与可靠性。该模块采用压接式封装和高效的散热设计，能够处理兆瓦级的中压大功率。其坚固的结构设计使其能够承受频繁的负载变化和短时过载，非常适合风机、水泵、压缩机等重工业领域的苛刻应用，平均无故障时间（MTBF）极长。创新点3：为ACS 5000系统优化的整体设计。5SHX1445H0001并非一个孤立的元件，而是与5SXE05-0152直流支撑电容、门极驱动单元等协同设计，共同构成一个高度优化的功率单元。这种系统级优化确保了模块能在最佳工况下运行，实现了变频器的高功率密度、紧凑结构和卓越性能。

应用案例与行业价值

在某沿海大型石化企业的百万吨级乙烯装置中，裂解气压缩机是其“心脏”设备，由一台ACS 5000变频器驱动（功率单元包含5SHX1445H0001）。变频调速实现了压缩机的软启停和转速精确控制，避免了直接启动对电网的巨大冲击。应用流程是：变频器将10kV中压电源转换为可变频变压的电源驱动压缩机电机。得益于5SHX1445H0001的高效率，运行能耗显著降低。更关键的是，其极高的可靠性保障了压缩机连续数年无故障运行，避免了因驱动系统故障导致的整套乙烯装置非计划停产，其带来的经济效益远超设备本身价值。设备经理评价：“ACS 5000及其核心部件如5SHX1445H0001，是我们装置长周期稳定运行的基石。”

相关产品组合方案

1. 1.5SXE05-0152： 直流支撑电容组，与5SHX1445H0001紧密配套，用于平滑直流母线电压。

2. 2.ACS 5000 门极驱动单元： 专门用于驱动和控制5SHX1445H0001IGCT的电路板。

3. 3.ACS 5000 控制系统模块（如SD833电源模块，TP854控制板）： 变频器的大脑，指挥功率单元工作。

4. 4.ACS 5000 纯水冷却系统部件： 为包括5SHX1445H0001在内的功率器件提供高效冷却。

5. 5.同系列其他功率等级的IGCT模块（如5SHY35L4510）： 用于不同功率段的ACS 5000变频器。

安装维护与全周期支持

ABB 5SHX1445H0001功率模块的更换是一项极其专业的操作，必须由经过ABB严格认证的工程师执行。操作前必须确保变频器完全断电并经验电放电完毕。安装过程中对扭矩、接触面处理和冷却系统恢复都有极高要求。
