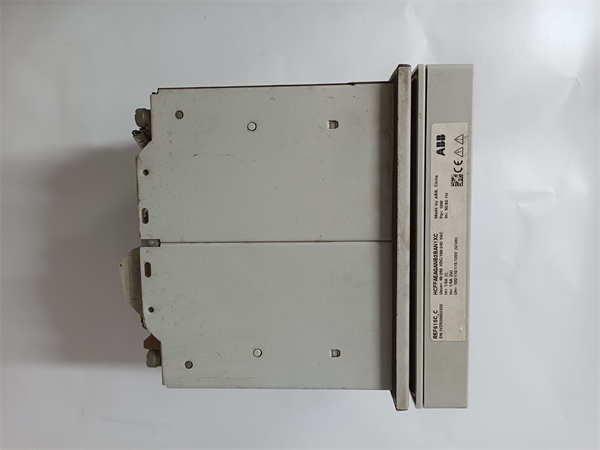

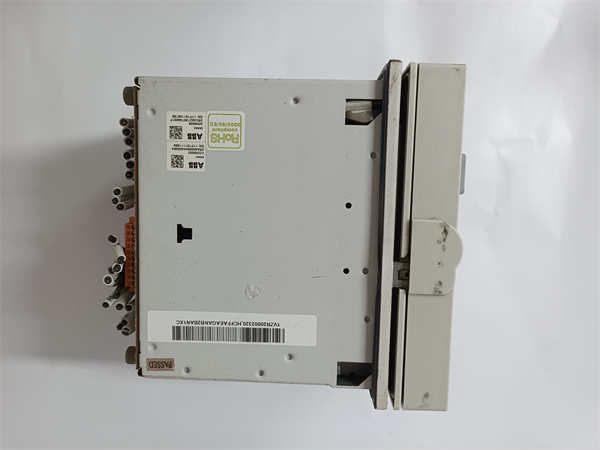

REF615C_C HCFFAEAGANB2BAN1XC ABB

ABB REF615C_C HCFFAEAGANBAN1XC 是ABB集团生产的REF615系列馈线保护测控装置的一款特定配置型号，属于中压配电保护继电器类别。该装置集保护、测控、监视和通信功能于一体，为10kV及以下电压等级的配电线路提供完善的保护解决方案。

应用场景：

在某大型工业园区10kV配电系统中，一条重要的馈线负责为核心生产设备供电。该线路不仅需要应对过负荷、短路等常见故障，还需要实时监测电能质量，并与上级监控系统保持通信。REF615C_C HCFFAEAGANB2BAN1XC 保护装置被安装于开关柜上，实时采集线路电流、电压。当线路下游发生相间短路故障时，装置准确捕捉到故障电流，经可配置的延时后迅速发出跳闸指令，使断路器分闸，隔离故障段。同时，它通过IEC 61850协议将事件记录、波形录波等关键信息上传至站控系统，帮助运维人员快速定位并排除故障，将停电影响降至最低，保障了生产的连续性。

核心参数速览

技术原理与创新价值

创新点1：集成化的功能配置与可定制化逻辑。REF615 将多种保护功能（如过流、接地故障）和测控功能（如电量测量、断路器控制）高度集成于单一装置。其可编程逻辑（CFC）允许用户根据实际需求定制复杂的保护和控制方案，提高了应用的灵活性，减少了对外部辅助继电器的依赖。创新点2：支持先进的通信标准与互操作性。该装置原生支持IEC 61850标准，实现了与变电站自动化系统之间基于过程总线（GOOSE、SV）的高速、可靠通信。这简化了二次接线，提高了系统集成度和信息共享能力，为数字化变电站和智能配电应用奠定了基础。创新点3：高精度测量与故障录波功能。装置采用高精度采样和先进的算法，不仅能提供准确的运行参数监测，还能在故障发生时记录包含故障前后波形的事件录波数据。这为故障分析、事故反演和设备状态评估提供了宝贵的数据支持，提升了运维的智能化水平。

应用案例与行业价值

在某城市轨道交通的主变电所中，10kV馈出线负责为沿线牵引变电所和降压所供电，可靠性要求极高。项目采用了ABB REF615 系列保护装置，其中 REF615C_C HCFFAEAGANB2BAN1XC用于每条馈线的保护。应用流程是：装置持续监测线路电气量。当某条电缆因外力破坏发生单相接地时，装置准确启动接地保护功能，发出告警信号，提醒运维人员排查，避免了故障扩大。另一次，相邻线路故障导致本站进线短路，装置的方向过流保护元件正确判断故障方向，可靠不动作，防止了越级跳闸，缩小了停电范围。用户反馈：“REF615装置保护功能完善，动作准确可靠，其丰富的通信功能和录波数据为我们分析复杂电网问题提供了极大帮助，显著提升了供电系统的安全性和运维效率。”

相关产品组合方案

1. 1.ABB REL670： 更高级别的线路差动保护装置，可作为后备或主变保护。

2. 2.ABB REC615： 电容器保护测控装置，用于无功补偿回路的保护与控制。

3. 3.ABB RET615： 变压器保护测控装置，构成完整的变电站保护系统。

4. 4.ABB COM600： 变电站计算机监控系统，与 REF615通信实现站控功能。

5. 5.ABB SPAJ系列辅助继电器： 可与 REF615配合实现特定逻辑或扩展接点。

6. 6.ABB PCM600： 调试与配置工具，用于对 REF615进行设置、测试和监测。

安装维护与全周期支持

ABB REF615C_C采用标准的开关柜面板安装方式。安装前需确认装置型号、工作电源与设计一致，并严格按照图纸进行CT/PT、断路器操作回路、通信线等接线。调试阶段需使用PCM600软件进行参数设置和功能验证。
