ABB AIM0006 2RCA021397A0001F

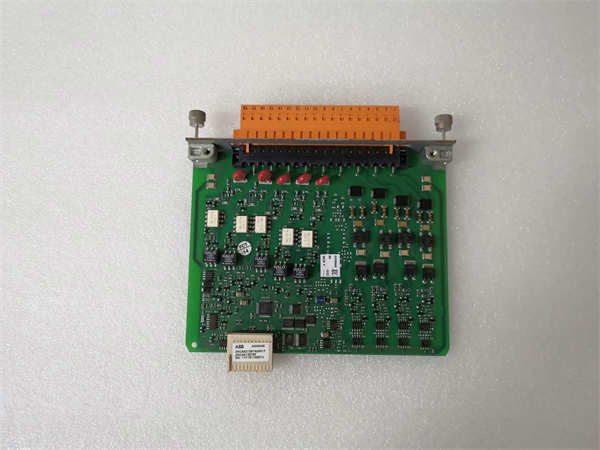

ABB AIM0006 2RCA021397A0001F是ABB集团生产的一款模拟量主站接口模块（Analog Master Interface Module），属于其S800系列远程I/O系统的重要组成部分。该模块充当通信网关角色，负责在AC 800M系列控制器与S800 I/O模块之间建立稳定、高速的数据桥梁。

应用场景：

在大型水务集团的泵站自动化升级项目中，控制室距离取水泵房有数百米远。项目采用ABB Ability™ 800xA系统，核心控制器是AC 800M。为了减少电缆铺设成本并提高抗干扰能力，在泵房现场部署了S800远程I/O站。ABB AIM0006模块被插入该远程站的第一个槽位。它通过专用AF100现场总线与控制室内的AC 800M控制器通信，实时、准确地交换所有I/O数据。这使得工程师在控制室内就能全面监控水泵的电流、出口压力、阀门开度，并实现远程启停控制。AIM0006的稳定运行，确保了数据传输的实时性和可靠性，为泵站的“无人值守”模式奠定了坚实基础。

核心参数速览

技术原理与创新价值

创新点1：高效可靠的AF100总线通信技术。AIM0006模块的核心功能是实现AC 800M控制器与S800 I/O模块之间的高效数据交换。它采用ABB专用的AF100总线协议，该协议具有确定性、高速度和抗干扰能力强的特点，确保了I/O数据刷新的周期稳定可靠，满足了过程控制对实时性的苛刻要求。创新点2：灵活的本地与远程I/O扩展能力。作为主站接口，AIM0006通过其本地I/O链路（LIU Bus）可以连接多个S800 I/O模块（如AI、AO、DI、DO等），形成一个完整的I/O处理单元。这种模块化、分布式的架构，使得用户可以根据现场设备分布灵活配置I/O站，大幅减少现场到控制室的布线成本，并提高系统的可维护性和可扩展性。创新点3：稳定的电气设计与热插拔支持。AIM0006模块采用坚固的工业级设计，能够承受典型的工业环境应力，如温度波动、电气噪声和振动。在系统设计允许的情况下，支持热插拔功能，这意味着可以在不断电的情况下更换故障模块，极大缩短了系统停机时间，提高了整体设备的可用性。

应用案例与行业价值

在某大型化工厂的DCS系统改造中，由于装置区分散，大量使用S800远程I/O站来采集和控制现场设备。每个远程站的核心都是 ABB AIM0006接口模块。应用流程是：AIM0006模块周期性地通过AF100总线从AC 800M控制器接收控制输出数据，并将其写入相应的S800输出模块；同时，它扫描所有连接的S800输入模块，将过程数据（如温度、压力、流量、设备状态）打包后通过AF100总线发送给控制器。这种架构将控制功能集中在控制室，而将I/O功能分布到现场，降低了单点故障风险。工厂仪表工程师反馈：“ABB AIM0006模块就像可靠的‘传令兵’，多年来默默无闻地稳定工作，其分布式I/O架构使我们新增测点或扩展机柜变得非常方便，为工厂的技改和优化提供了极大的灵活性。”

相关产品组合方案

1. 1.AC 800M 高性能控制器（如PM866）： 系统的控制大脑，是AIM0006的通信伙伴。

2. 2.S800系列I/O模块（如AI810模拟量输入，DI810数字量输入）： AIM0006管理的现场信号采集与执行单元。

3. 3.S800站基座/电源： 为AIM0006及I/O模块提供安装基架和电力供应。

4. 4.AF100 总线连接器与电缆： 用于连接控制器与多个AIM0006站。

5. 5.ABB Control Builder M 工程工具： 用于对AC 800M控制器及AIM0006所在的S800站进行硬件组态和编程。

6. 6.CI854 通信接口模块（可选）： 安装在AC 800M控制器机架，用于AF100总线通信。

安装维护与全周期支持

ABB AIM0006 2RCA021397A0001F模块的安装需遵循规范。必须安装于S800 I/O站的第一个槽位（Slot 1）。安装前需确保系统电源关闭（除非支持热插拔且已做好安全准备）。连接AF100总线时需注意终端电阻的设置是否正确。
