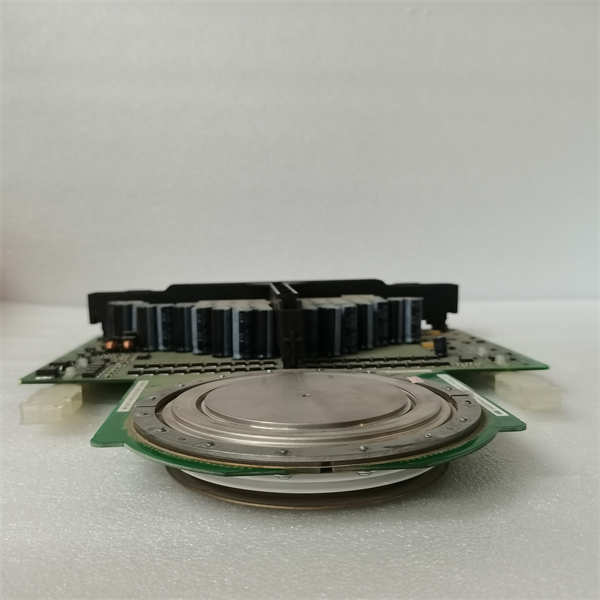

ABB 5SHY3545L0016 3BHB020720R0002 3BHE019719R0101 GVC736BE101

ABB 5SHY3545L0016是ABB集团生产的一款用于其ACS1000系列中压变频器的IGBT（绝缘栅双极型晶体管）功率模块。该模块是变频器的“心脏”，负责将输入的电能通过高频开关转换，精确控制输出电压和频率，从而驱动大型中压电机实现高效、平滑的调速运行。

应用场景：

在一家大型水泥厂的原料磨主风机驱动系统中，风机电机电压为6kV，功率巨大。传统的风门挡板控制方式能耗极高。通过采用以ABB 5SHY3545L0016IGBT模块为核心的ACS1000变频器，实现了对风机转速的精确控制，取代了落后的节流方式。当5SHY3545L0016模块可靠工作时，它能根据生产工艺需求，实时、精确地调节电机的扭矩和转速，使风机始终在最佳效率点运行。这不仅将能耗降低了30%以上，其平滑的启动特性也极大地减少了对电网和机械设备的冲击，延长了设备寿命。

核心参数速览：

技术原理与创新价值

创新点1：先进的IGBT芯片技术与低损耗设计。5SHY3545L0016采用了ABB当时先进的IGBT芯片技术，具有较低的饱和压降和开关损耗。这意味着在高效进行电能转换的同时，自身产生的热量更少，从而提高了整个变频系统的效率，并降低了对冷却系统的要求，提升了系统可靠性。创新点2：高鲁棒性和短路保护能力。该模块设计具有极高的抗过载和抗短路能力。在发生电机侧短路等故障时，模块能够承受数微秒的极大电流冲击，为控制板（如GVC736BE101）检测故障并安全关断IGBT提供宝贵时间，有效防止因单一故障导致整个功率单元炸毁的灾难性后果。创新点3：集成化与模块化设计。5SHY3545L0016将多个IGBT芯片和反并联二极管高度集成在一个紧凑的模块内，构成了一个完整的三相功率单元。这种模块化设计使得在ACS1000变频器中，功率单元的更换和维护变得相对标准化和简便，大大缩短了现场维修时间。

应用案例与行业价值

案例：煤矿主通风机变频节能改造。某煤矿的主通风机原采用直接启动，启动电流大，且无法根据井下风量需求调节。改造采用ABB ACS1000变频器（核心功率模块为5SHY3545L0016）。系统运行后，实现了风机的软启软停，并对转速进行自动调节。在井下用风量低的时段，变频器自动降低风机转速，节能效果显著。客户反馈：“使用三年来，以5SHY3545L0016为核心的驱动系统运行极其稳定，不仅节电率超过35%，其可靠的性能也为我们煤矿的安全生产提供了坚实保障。”

相关产品组合方案

1. 1.GVC736BE101：门极驱动与控制板卡，是直接驱动和控制5SHY3545L0016IGBT模块的核心大脑，需配套使用。

2. 2.ACS1000 电容组：支撑直流母线电压，为5SHY3545L0016提供平滑的直流电源。

3. 3.ACS1000 散热器与风机：用于对5SHY3545L0016工作时产生的大量热量进行强制冷却。

4. 4.3BHE024855R0101：ACS1000变频器的另一关键控制接口模块。

5. 5.IGBT替换套件：通常包含5SHY3545L0016模块、GVC736BE101板卡、新导热硅脂和紧固件，是标准的维修包。

6. 6.ABB 5SXE系列IGBT：新一代的功率半导体产品，性能更优，但在某些情况下可能需要评估兼容性。

安装维护与全周期支持

ABB 5SHY3545L0016的更换是一项专业性极强的工作。安装前必须确保变频器完全断电并确认直流母线电容已充分放电。操作时需佩戴防静电手环，小心地将旧模块从散热器上拆下，彻底清洁接触面，均匀涂抹新的导热硅脂，然后以规定的扭矩将新模块紧固。最关键的一步是更换与之配套的GVC736BE101门极驱动板，并严格按照手册进行驱动电压和波形测试，确保IGBT在最佳状态下工作。
