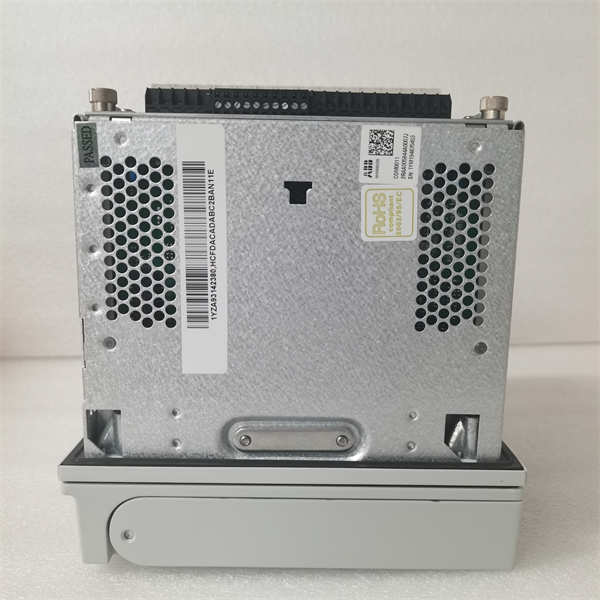

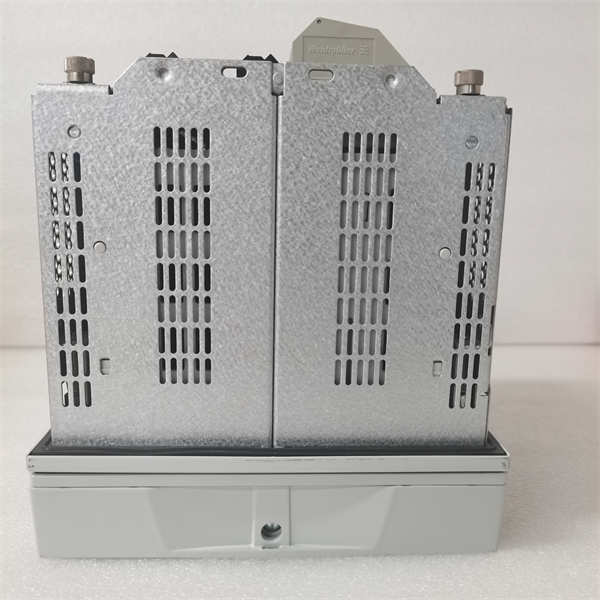

ABB REF615C_E HCFDACADABC2BAN11E

ABB REF615C_E HCFDACADABC2BAN11E是ABB旗下著名的Relion® 615系列中的一款馈线保护测控装置。该产品专为中压配电网络中的馈线、变压器和电动机等关键资产设计，集保护、控制、测量和监测功能于一体，是构建安全、可靠、智能化配电系统的核心组件。

应用场景：

在某大型工业园区的10kV配电所中，一条为重要生产车间供电的馈线突然发生电缆绝缘击穿导致相间短路。此时，安装在开关柜上的 ABB REF615C_E HCFDACADABC2BAN11E保护装置瞬间启动。其高速采样单元精准捕捉到急剧增大的电流值，经过内置的先进算法判断为瞬时过流故障。在毫秒级内，装置迅速发出跳闸指令，驱动断路器动作，将故障线路从电网中快速隔离。与此同时，装置的故障录波功能已完整记录下故障前后的电压电流波形，并通过其IEC 61850通信接口将事件报告、测量值和录波文件上传至后台监控系统，为运维人员快速定位故障点、分析事故原因提供了第一手资料，最大限度地缩短了停电时间。

核心参数速览：

技术原理与创新价值：

创新点1：可定制的保护逻辑与自适应功能。REF615C_E不仅提供标准的保护功能库，更支持用户通过可配置的逻辑节点，根据现场实际需求灵活组合保护方案。其自适应保护特性能够根据系统运行方式（如开环/闭环）自动调整定值，提升了保护的智能性和准确性。创新点2：原生数字化与无缝系统集成。该装置原生支持IEC 61850通信标准，实现了从配置、调试到运行维护的全数字化流程。通过SCL文件，装置模型可轻松导入变电站自动化系统，大幅简化了工程配置，减少了人工接线错误，实现了与智能变电站的无缝集成。创新点3：强大的诊断与可视化管理。装置配备高分辨率液晶屏，可实时显示电网参数、波形和状态信息。其详细的故障录波和事件顺序记录功能，结合PC端软件，可进行深入的故障分析。这转变了传统的运维模式，从事后维修转向预测性维护，显著提升了供电可靠性。

应用案例与行业价值：

案例：城市轨道交通牵引供电系统某地铁线路的33kV中压供电网络采用ABB REF615系列保护装置，其中 REF615C_E负责保护连接各个牵引变电所的馈线。应用流程：装置实时监测馈线的电流、电压，并投入方向过流保护。当地铁机车启动导致瞬时冲击电流时，装置能准确识别并闭锁，防止误动。而当下游发生永久性故障时，它能与上级保护装置配合，有选择性地快速切除故障区间，保证非故障区段的正常供电。带来的改进：运营单位反馈：“REF615C_E的保护动作正确率达到100%，其快速的故障隔离能力确保了列车运行图的最大兑现率。其丰富的通信接口使我们能在地铁控制中心实时监控整个供电网络的健康状况，运维效率和管理水平得到了质的飞跃。”

相关产品组合方案：

· •ABB RET615变压器保护装置：为站用变或配电变压器提供专用保护，与 REF615C_E协同工作。

· •ABB REC615电容器保护装置：用于无功补偿电容组的保护与投切控制。

· •ABB PCM600调试与诊断软件：用于配置、监控和管理所有615系列装置的通用平台。

· •ABB 弧光保护系统：可与 REF615C_E配合，提供更快的故障清除方案。

· •ABB 电流/电压互感器：为保护装置提供高精度的二次信号。

· •ABB 断路器操作机构：接收保护装置指令，执行分合闸操作。

安装维护与全周期支持：

REF615C_E的安装需由专业电工进行，确保控制电源、CT/PT二次回路接线正确、牢固。调试阶段需使用PCM600软件设置保护定值、系统参数并进行功能验证。日常维护主要是通过装置前面板或远程通信监视装置状态和报警信息。定期检查接线端子有无松动。装置具备完善的自诊断功能，能指示硬件故障或通信异常。
