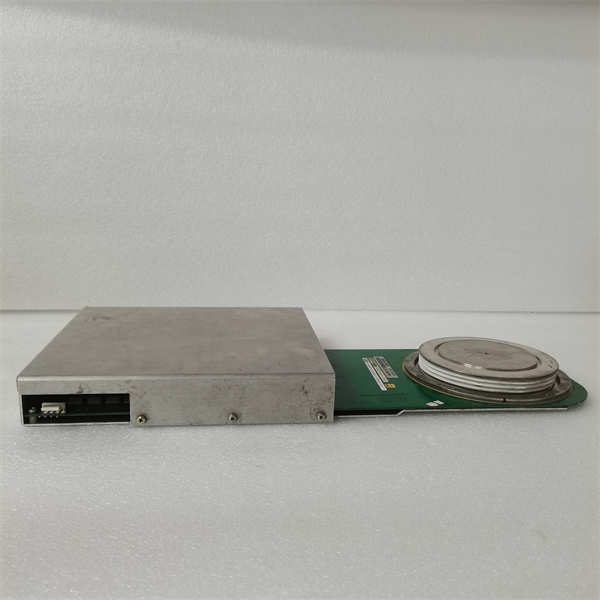

ABB 5SHY35L4503 3BHB004693R0001 3BHB004692R0002 5SXE01-0127

ABB 5SHY35L4503 是ABB集团生产的StakPak系列中的一款高功率IGBT（绝缘栅双极型晶体管）模块。该产品是ABB ACS 1000等系列中压变频器的核心功率开关部件。与其配套的驱动板 3BHB004693R0001、3BHB004692R0002 及电容器 5SXE01-0127 共同构成了变频器的功率变换单元，负责将电网的固定电压和频率，转换为可控制电机转速的可变电源。

应用场景：

在某大型矿业集团的球磨机传动系统中，一台ACS 1000中压变频器是价值数亿元生产线的核心动力设备。突然，变频器因功率单元故障跳停，导致全线停产。经诊断，其中一个功率单元的IGBT模块 ABB 5SHY35L4503 被击穿，其配套的驱动板 3BHB004693R0001 也因过流而损坏。每小时的停机损失巨大。维修团队迅速启用备件，用全新的 5SHY35L4503 模块和驱动板更换了故障组件。由于采用模块化设计，更换过程相对高效。上电调试后，变频器一次启动成功，球磨机恢复平稳运行，其卓越的功率特性再次确保了磨矿过程的稳定性和效率，为企业挽回了巨额经济损失。

核心参数速览：

技术原理与创新价值：

创新点1：StakPak压接式封装技术。 与传统焊接式IGBT不同，ABB 5SHY35L4503 采用先进的压接式设计。芯片和电极通过机械压力紧密接触，而非焊料。这消除了焊料层在温度循环下的疲劳老化问题，极大地提高了功率循环寿命和可靠性，特别适合频繁启停或负载变化大的重工业应用。创新点2：低电感与低开关损耗设计。 模块内部结构经过优化，具有极低的寄生电感。这使得其在开关过程中产生的电压尖峰更小，电磁干扰（EMI）更低，同时减少了开关损耗。这不仅提升了整个变频器的效率，也降低了对吸收电路的要求，使系统更简洁、更可靠。创新点3：与专用驱动器的完美匹配。 5SHY35L4503 的性能充分发挥，依赖于其原配驱动板如 3BHB004693R0001。该驱动板提供精确的驱动波形、完善的短路保护、有源钳位和状态反馈功能。这种深度集成的“芯片-驱动”解决方案，确保了功率开关的动态过程既快速又安全，是变频器稳定运行的基石。

应用案例与行业价值：

案例：某钢铁企业大型主风机变频节能改造该企业一台为高炉鼓风的大型同步电机原先采用液力耦合器调速，效率低下。改造为ABB ACS 1000变频驱动后，其核心功率单元即使用了多个 ABB 5SHY35L4503 IGBT模块。应用流程：变频器将电网高压工频电源转换为可变频变压的电源，驱动主风机电机无极调速，按高炉实际需求精确送风。带来的改进：改造后，平均节能率达到30%以上。同时，5SHY35L4503 的快速控制能力使风机启动平稳，减少了机械冲击，延长了设备寿命。变频调速的精确控制提升了高炉运行的稳定性。设备部长评价：“5SHY35L4503 这类核心功率模块的可靠性，直接决定了我们节能改造项目的投资回报和主工艺线的连续运行。”

相关产品组合方案：

为确保您的变频器功率单元完整可靠，我们强烈推荐以下与 ABB 5SHY35L4503 必须配套或密切相关的组件：

· ••驱动板：3BHB004693R0001：5SHY35L4503 最核心的配套驱动板，必须同时更换。

· ••驱动板：3BHB004692R0002：可能与3BHB004693R0001 配对或用于不同相位。

· ••直流支撑电容：5SXE01-0127：功率单元的关键储能和滤波组件，寿命到期需更换。

· ••门极驱动单元（GDU）：驱动板的上一级控制单元，需确保兼容。

· ••吸收电容与电阻：用于抑制开关过电压，保护IGBT。

· ••整个功率单元套件：对于预防性维护，直接更换整个预组装好的功率单元是更高效的选择。

安装维护与全周期支持：

ABB 5SHY35L4503 IGBT模块的更换是高度专业的工作，需由经过培训的工程师在完全断电、验电并放电完毕后进行。操作中需特别注意防静电、均匀施加规定的安装力矩（对于压接式模块尤为重要）和清洁散热器表面。
