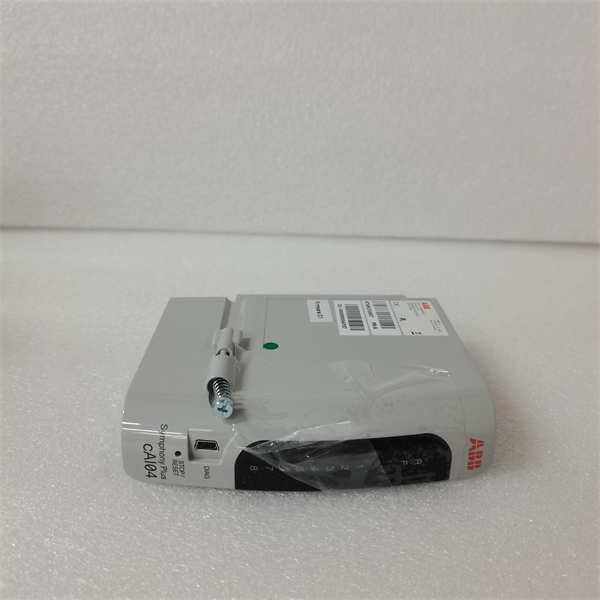

ABB CAI04

ABB CAI04 是ABB集团为其Advant开放式控制系统（OCS）以及早期的MOD 300系统设计的一款通信接口模块。该产品属于工业自动化控制系统中的专用通信卡件，主要功能是提供串行通信接口，实现控制器与外部设备（如第三方PLC、仪表、人机界面或上层管理网络）之间的数据交换。

应用场景：

在一家大型化工厂的MOD 300分布式控制系统（DCS）中，需要将反应釜的温度、压力等关键工艺参数实时传输给一个独立的第三方安全管理系统进行监控。然而，两个系统来自不同厂商，通信协议不兼容。通过在DCS控制站中安装 ABB CAI04 通信接口模块，并配置相应的通信驱动程序，CAI04 成功地将MOD 300系统的内部数据转换为标准的Modbus RTU等串行协议。它如同一位熟练的翻译官，建立了可靠的数据桥梁，使得安全管理系统能够及时获取所需数据，实现了全厂信息系统的互联互通，提升了整体安全管理水平。

核心参数速览：

技术原理与创新价值：

创新点1：专用系统与开放网络的桥梁。 ABB CAI04 的核心价值在于它解决了专用DCS系统与外界开放网络设备通信的难题。模块内部有专用的处理器和固件，负责处理ABB系统内部的数据总线协议，并将其“翻译”成工业界通用的串行通信协议，实现了异构系统的无缝集成。创新点2：可靠的电气隔离与信号处理。 模块的通信接口电路通常设计了光电隔离或磁隔离，能够有效抑制工业现场常见的电磁干扰（EMI）和地环路干扰，保证数据在长距离传输中的完整性和准确性，极大地提高了通信连接的稳定性和可靠性。创新点3：模块化设计简化集成与维护。 作为一块标准的板卡，CAI04 可以轻松地插入系统机架，通过背板与主控制器进行高速数据交换。这种模块化设计使得系统集成商或最终用户能够以“即插即用”的方式快速扩展系统的通信能力，同时也便于故障部件的诊断和更换。

应用案例与行业价值：

案例：某造纸企业MOD 300 DCS与纸机传动系统集成该企业纸机传动系统由西门子PLC控制，需要与ABB MOD 300 DCS进行深度数据交换以实现速度同步和协调控制。应用流程：在MOD 300控制站中配置 ABB CAI04 模块，将其设置为Modbus主站或从站模式，通过RS-485接口与传动系统的PLC建立连接。CAI04 模块实时读写传动系统的速度给定、实际速度、故障状态等数据。带来的改进：成功实现了DCS对传动系统的精确控制，提高了纸张定量的一致性。集成的系统减少了因信息不互通导致的工艺波动，降低了断纸率，提升了生产效率。维护工程师评价：“CAI04 模块虽然是个老产品，但它的稳定性和通用性使我们能够低成本地整合不同品牌的设备，有效保护了现有投资。”

相关产品组合方案：

为保障您的ABB Advant或MOD 300系统完整运行，我们推荐以下与 ABB CAI04 相关的产品：

· ••ABB Advant Controller 模块：如主处理器模块，是 CAI04 的数据来源。

· ••ABB DSQC系列I/O模块：为系统提供现场信号采集和执行输出功能。

· ••ABB 机架与电源模块：如 CI530 基础单元，是安装 CAI04 等模块的平台。

· ••ABB CI522 通信接口模块：同系列的其他通信模块，可能支持不同的网络（如以太网）。

· ••通信电缆与连接器：与 CAI04 接口匹配的专用电缆，确保物理连接可靠。

安装维护与全周期支持：

ABB CAI04 模块的安装需在系统完全断电的情况下进行，将其准确插入机架背板的对应槽位并锁紧。配置工作通常需要使用ABB专门的组态工具（如Advant Builder）来设置通信参数和数据类型。日常维护主要通过系统诊断软件监控其通信状态。
