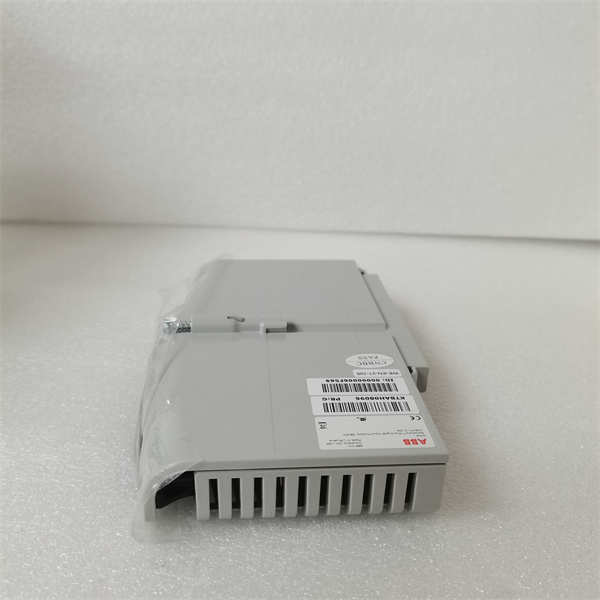

ABB DI04

ABB DI04 是ABB公司为其Advant系列分布式控制系统（DCS）及AC 400/800系列控制器设计的一款4通道数字量输入模块。该产品属于工业自动化控制中的基础I/O组件，主要负责采集现场的开关状态信号（如按钮、限位开关、继电器触点等），并将其转换为控制器可识别的数字信号，是构建自动化系统的感知基石。

应用场景：

在现代化水厂的滤池反冲洗控制工艺中，多个气动阀门的开到位和关到位信号需要实时反馈给控制系统，以判断阀门是否准确动作到位并执行下一步流程。这些关键的机械限位开关信号通过 ABB DI04 模块进行采集。DI04 模块持续监测每个通道的接通/断开状态，一旦某个阀门动作超时或不到位，它能立即将故障信号上传给主控制器，触发报警并停止相关流程，从而有效避免了因阀门卡涩导致的工艺中断或设备损坏，保障了水处理过程的连续性和安全性。

核心参数速览：

技术原理与创新价值：

创新点1：通用的输入信号兼容设计。 ABB DI04 模块的一个关键优势在于其输入电路的通用性。它能够兼容干接点（无源触点，如机械开关）和湿接点（由外部电源供电的有源信号，如接近开关）两种输入方式。这种设计减少了备件种类，提高了系统组态的灵活性，使工程师能够根据现场实际情况灵活接线，无需更换模块。创新点2：可靠的电气隔离与滤波。 模块内部每个输入通道都采用了光电隔离技术，有效防止现场的高电压串扰或地环路干扰损坏控制系统侧的精贵设备。同时，输入电路内置了滤波电路，能够抑制接触器、电机等设备动作时产生的瞬时电磁干扰，确保信号采集的稳定性和准确性，有效避免误动作。创新点3：模块化与易于维护的设计。 DI04 采用标准化的模块设计，可以轻松插拔于ABB S800等I/O站机架中。每个通道都有独立的LED状态指示灯，维护人员可以一目了然地判断哪个现场设备提供了信号，极大地方便了故障的快速定位和排查，减少了系统停机时间。

应用案例与行业价值：

案例：某食品饮料厂包装线安全联锁系统该厂包装生产线的高速传送带和机械手周围安装了多个安全光栅和急停按钮，构成安全联锁系统。应用流程：这些安全装置的触点信号全部接入由 ABB DI04 模块构成的远程I/O站。DI04 实时采集所有安全信号，一旦光栅被遮挡或急停被按下，相应通道状态立即改变，信号通过Profibus-DP网络传送至安全控制器，瞬间触发停机。带来的改进：系统确保了操作人员的安全，其稳定的性能避免了因信号抖动引起的误停机，保证了生产效率。维护人员通过模块指示灯能快速确认故障点，提升了维护效率。

相关产品组合方案：

为构建完整的I/O解决方案，我们推荐以下与 ABB DI04 协同工作的产品：

· ••ABB S800 I/O站基座单元（如TU830/TU831）：用于安装 DI04 等I/O模块的载体。

· ••ABB 电源模块（如SD822）：为整个I/O站提供稳定电力。

· ••ABB 通信模块（如CI871）：实现I/O站与主控制器之间的数据交换。

· ••ABB 数字量输出模块（如DO04）：与 DI04 配对使用，实现控制输出。

· ••ABB 模拟量模块（如AI01/AO01）：用于处理温度、压力等连续信号。

安装维护与全周期支持：

ABB DI04 模块的安装需在系统断电情况下进行，将其插入兼容的S800 I/O站基座并锁紧。现场信号线应连接至对应的端子板。日常维护极为简便，主要通过观察模块上的LED指示灯判断通道状态。
