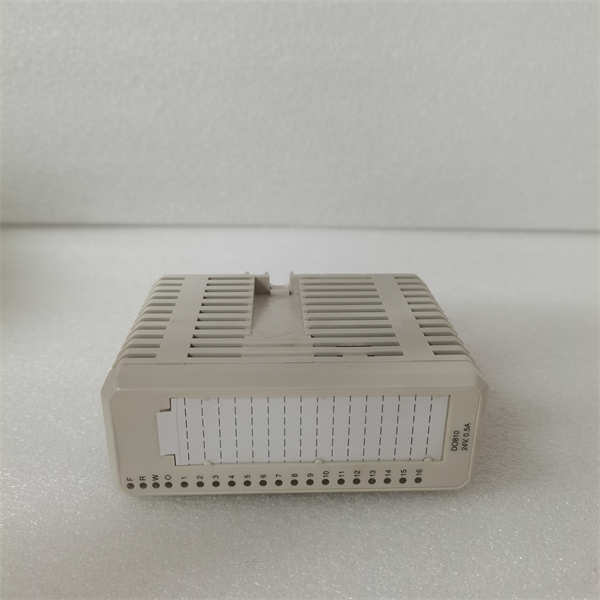

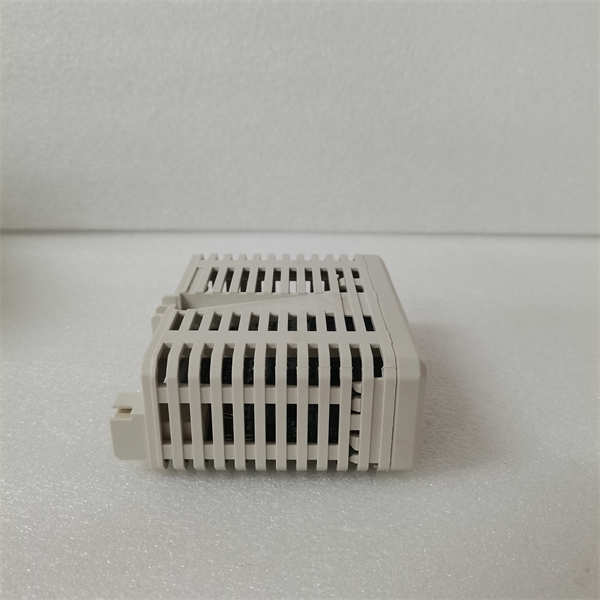

ABB DO810 3BSE008510R1

ABB DO810 3BSE008510R1 是ABB公司为其S800系列远程I/O系统设计的一款16通道数字量输出模块。该产品采用继电器触点输出形式，能够直接驱动交流或直流负载，将控制器的逻辑指令可靠地转换为现场执行设备（如电磁阀、电机接触器、指示灯等）的物理动作，是自动化控制系统中关键的命令执行部件。

应用场景：

在汽车装配车身的输送线控制中，多个气动挡停器的升降需要根据车辆位置精确控制。主控制器（如AC 800M）根据编码器信号计算出控制逻辑，然后通过Profibus-DP网络将命令下发至分布式I/O站。ABB DO810 模块在接收到“升起挡停器”的指令后，其内部对应的继电器触点闭合，接通24VDC电源回路，驱动该挡停器的电磁阀通电，气缸动作，挡停器准确升起，将车身阻挡在指定工位进行装配作业。其可靠的继电器输出确保了每次动作的确定性，保障了生产线的节拍。

核心参数速览：

技术原理与创新价值：

创新点1：灵活通用的继电器输出方式。 ABB DO810 采用机电继电器作为输出元件，其最大优势是触点本身对交直流负载的通用性以及与负载电源的隔离性。这意味着同一块模块无需更改硬件即可直接控制24VDC的电磁阀或220VAC的电机接触器，为系统设计提供了极大的灵活性，并有效隔离了现场负载回路对控制系统内部的潜在干扰。创新点2：高密度设计与可靠的保护机制。 模块在标准尺寸下实现了16个输出通道的高密度集成。每个输出通道都集成了相应的灭弧电路（对于感性负载如电磁阀至关重要）和状态指示LED。这种设计既节省了控制柜空间，又通过内置保护提高了输出的可靠性和寿命，简化了外部电路设计。创新点3：无缝的系统集成与诊断能力。 作为S800 I/O家族的一员，DO810 能够被ABB的Automation Builder或早期版本的Control Builder工程软件自动识别和组态。软件可以实时显示每个输出通道的状态，并结合模块的回读诊断功能（如果支持），实现对输出点的强制和故障诊断，极大地方便了系统的调试和维护。

应用案例与行业价值：

案例：某物流仓储分拣系统执行器控制该分拣系统需要控制数百个气动翻板的方向，将包裹分拣到不同的目的地。应用流程：系统采用多个分布式I/O站，每个站配置数块 ABB DO810 模块。控制器根据包裹信息，通过 DO810 驱动对应的翻板电磁阀动作。带来的改进：DO810 的继电器触点直接驱动能力简化了中间继电器环节，提高了系统可靠性。其高密度设计减少了模块数量和柜体尺寸。快速的响应速度确保了高分拣效率，而清晰的通道状态指示则使维护人员能快速定位故障点，将平均修复时间缩短了50%以上。

相关产品组合方案：

为构建完整的S800 I/O站，我们推荐以下与 ABB DO810 协同工作的产品：

· ••S800 I/O站基座单元（如TU831/TU832）：安装 DO810 等模块的载体，并提供现场接线端子。

· ••S800 电源模块（如SD822）：为整个I/O站供电。

· ••S800 通信模块（如CI871 PROFIBUS DP或CI854 以太网）：实现I/O站与上级控制器的网络连接。

· ••S800 数字量输入模块（如DI810）：与 DO810 配对使用，采集现场信号。

· ••配套保险丝座和保险丝：为每个输出通道提供过流保护，是保证系统安全的重要附件。

安装维护与全周期支持：

ABB DO810 模块的安装需在断电状态下进行，将其正确插入S800基座单元直至锁扣卡紧。现场负载线路应连接至基座背后的端子排，并强烈建议为每个输出通道串联适当容量的保险丝。日常维护主要通过观察LED指示灯判断输出状态。在更换模块时，支持热插拔功能（需确保I/O站和通信配置允许），可显著减少停机时间。
