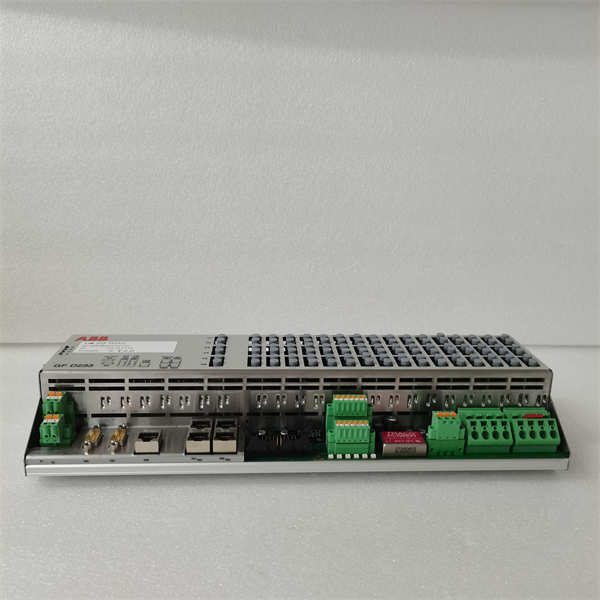

ABB GFD233A103 3BHE022294R0103

ABB GFD233A103 3BHE022294R0103 是ABB公司Relion® 产品家族中GFD233A系列的一款特定型号馈线保护装置。该型号通常表示装置标配集成了PROFIBUS-DP现场总线通信接口。它在提供完善的馈线保护、测量、控制功能的基础上，额外强调了与支持PROFIBUS协议的主控系统（如某些DCS或PLC）的无缝集成能力。

应用场景：

在一家大型化工厂的10kV配电系统中，供电可靠性至关重要。不仅需要可靠的继电保护，还需要将详细的电参量（电流、电压、功率）和开关状态实时集成到全厂的西门子PCS 7 DCS中进行集中监控和能效管理。选用ABB GFD233A103 保护装置，一方面其强大的保护功能确保了馈线本身的安全；另一方面，其内置的PROFIBUS-DP从站接口，通过一根网络线即可直接连接到工厂的PROFIBUS总线网络上。DCS操作员可以实时查看断路器状态、远程执行分合闸操作、并基于精确的电能数据优化全厂用电，实现了配电自动化与过程自动化的深度融合。

核心参数速览：

技术原理与创新价值：

创新点1：原生集成PROFIBUS-DP，简化系统架构。 与通过外部网关转换的方案不同，GFD233A103 将PROFIBUS-DP从站协议栈直接嵌入装置固件中。这意味着它可以直接作为从站连接到PROFIBUS-DP主站（如西门子S7-400PLC的CP443-5扩展模块）上，无需额外的通信处理单元或协议转换器，减少了故障点，降低了系统复杂度和成本。创新点2：标准化的GSD文件与快速组态。 该装置提供标准的GSD（通用站描述）文件。在STEP 7或TIA Portal等工程软件中，导入GSD文件后，系统即可自动识别GFD233A103，并提供一个包含所有可访问数据点（如测量值、开关状态、保护事件、远程控制等）的结构化列表。工程师可以轻松将这些数据点映射到PLC或DCS的数据库中，实现了极高的工程效率和互操作性。创新点3：多协议共存，支持分层通信。 GFD233A103 并非只有PROFIBUS接口，它同时支持IEC 61850、MODBUS等主流协议。这种多协议共存能力允许用户构建分层的通信网络：例如，通过PROFIBUS-DP与本地PLC进行快速、确定性的实时数据交换，同时通过IEC 61850与站控层计算机进行更全面的信息交互，满足不同应用场景对通信性能和数据量的要求。

应用案例与行业价值：

案例：某汽车制造厂涂装车间高压配电系统集成该车间高压配电系统需与西门子S7-400PLC控制系统深度集成，实现自动化的停电送电流程和能源管理。应用流程：在10kV进线和馈线柜中安装ABB GFD233A103保护装置。所有装置通过PROFIBUS-DP网络连接到S7-400PLC。PLC不仅实时采集电压、电流、有功无功功率等数据用于监控，还根据生产计划，通过PROFIBUS网络向GFD233A103下发远程分合闸指令，自动执行停送电操作。带来的改进：实现了配电系统的无人值守和程序化操作，提高了供电可靠性和管理效率。PROFIBUS-DP的确定性通信确保了控制的实时性，而其标准化集成大大缩短了调试和后期维护时间。

相关产品组合方案：

为构建完整的配电自动化解决方案，我们推荐以下与ABB GFD233A103协同工作的产品：

· ••ABB REF615 或 REJ601：线路和电动机保护装置，可与GFD233A103配合完成全站保护。

· ••西门子S7-400/1500 PLC及CP443-5等PROFIBUS主站模块。

· ••ABB PCM600 软件：用于GFD233A103的深度配置、定值整定和故障分析。

· ••西门子STEP 7 / TIA Portal：用于配置PROFIBUS网络和主站PLC程序。

· ••PROFIBUS网络组件：包括电缆、连接器、中继器等。

安装维护与全周期支持：

ABB GFD233A103的安装与标准保护装置类似，固定于开关柜面板。其PROFIBUS-DP接口的配置是关键：需设置唯一的站地址，并确保网络终端电阻正确配置。日常维护中，除了通过装置面板进行状态监视，更重要的是通过PLC或DCS系统远程监控其运行数据。
