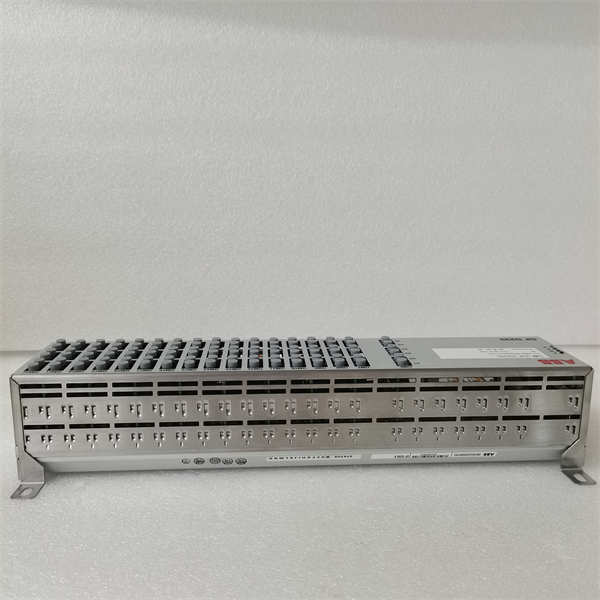

ABB GFD233A 3BHE022294R0103

ABB GFD233A 3BHE022294R0103 是ABB公司Relion® 产品家族中的一款专为中压配电网设计的馈线保护装置。该产品属于电力系统二次保护控制设备，集成了完善的过流、接地故障等保护功能，并具备测量、控制和通信能力，为变电站、工矿企业配电系统提供全面、可靠的保护解决方案。

应用场景：

在某大型工业园区35kV变电站的10kV馈出线保护中，一条为重要生产车间供电的线路末端发生瞬时性短路故障。ABB GFD233A 保护装置实时监测的电流值瞬间超过设定阈值，其内置的过流保护逻辑立即启动。经过精确的延时判断（以避免涌流等干扰误动），装置迅速发出跳闸指令，驱动断路器分闸，将故障线路从电网中隔离。与此同时，装置激活故障录波功能，记录下故障前后的电流电压波形，并通过IEC 61850站控层网络将事件报告和波形文件上送至监控后台。这使得运行人员能够快速定位故障点、分析故障性质，并依据波形数据判断是否为瞬时性故障，从而为后续的试送电恢复供电提供了决策依据，最大限度缩短了停电时间。

核心参数速览：

技术原理与创新价值：

创新点1：基于可编程逻辑的灵活保护与控制。 ABB GFD233A 不仅仅是一个固定功能的继电器，其内部集成了强大的可编程逻辑（PLC-like）功能。用户可以根据具体的一次接线和运行方式，通过图形化工具灵活编排保护元件的动作逻辑、闭锁条件和控制序列（如自动重合闸与备自投的配合），实现高度定制化的保护与控制方案，完美适应各种复杂的应用场景。创新点2：原生支持IEC 61850标准。 作为Relion® 家族成员，GFD233A 原生支持IEC 61850通信标准，包括MMS（制造报文规范）和GOOSE（面向通用对象的变电站事件）。这意味着它可以轻松集成到数字化变电站中，通过高速以太网与其它智能电子设备（IED）和站控层系统进行无缝数据交换，实现基于GOOSE的快速保护联锁和跳闸，提升了系统的整体响应速度和互操作性。创新点3：集成化设计与高级诊断。 该装置将保护、测量、计量、控制和录波功能高度集成于一个紧凑的单元中。其丰富的诊断功能不仅限于装置自身硬件，还能监测CT/PT断线、断路器操作次数和磨损情况等，提供预测性维护信息，帮助用户从被动检修转向主动维护，提升资产全生命周期管理水平。

应用案例与行业价值：

案例：某城市核心区10kV配电网自动化升级该区域配电网原采用传统继电器，故障隔离和恢复供电时间长。升级为以 ABB GFD233A 为核心的保护控制系统后，应用流程：每条馈线首端和关键分段点安装 GFD233A，通过光纤网络互联。当某区段发生永久故障时，首端GFD233A 跳闸，并通过GOOSE网络通知分段点处的GFD233A 延时跳闸隔离故障区间，然后首端装置执行重合闸，快速恢复非故障区段的供电。带来的改进：故障隔离和恢复时间从原来的数十分钟缩短至1-2分钟，供电可靠性显著提升。调度中心可通过 GFD233A 上传的精确测量数据实时监控线路负荷，优化运行方式。

相关产品组合方案：

为构建完整的保护控制系统，我们推荐以下与 ABB GFD233A 协同工作的产品：

· ••ABB REF615 或 REF625：线路保护测控装置，与 GFD233A 形成互补。

· ••ABB REC615：电抗器/电容器保护测控装置。

· ••ABB COM600 或 SMS600：变电站计算机/通信管理机，用于数据集成和协议转换。

· ••ABB RTU500 系列：远程终端单元，用于更广泛的变电站自动化。

· ••ABB Relion® 测试工具：用于对 GFD233A 进行调试和定期检验。

安装维护与全周期支持：

ABB GFD233A 通常安装于标准开关柜的保护小室内。其配置和调试需使用ABB专业的PCM600 软件，该软件提供了直观的图形化界面。日常维护主要依赖于装置前面板的显示屏和指示灯进行状态监视，以及通过通信网络远程访问其自诊断信息和事件记录。
