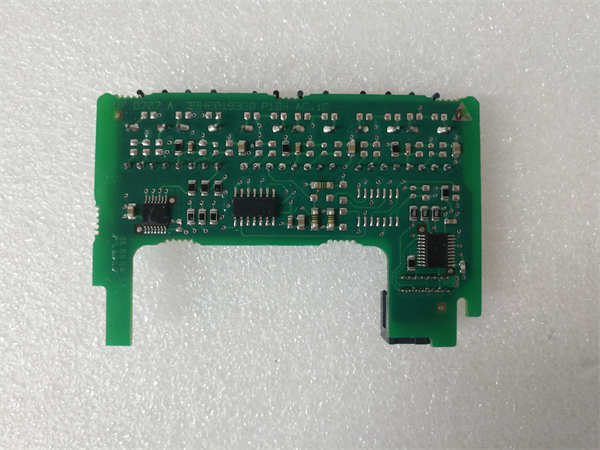

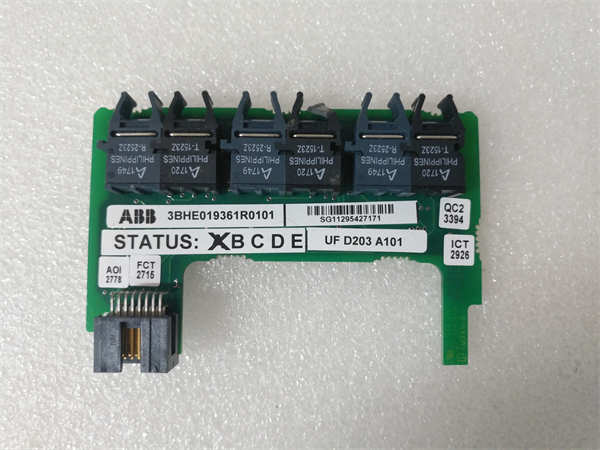

ABB UFD203A101 3BHE019361R0101

ABB UFD203A101 3BHE019361R0101 是ABB公司为其S800系列远程I/O系统设计的一款16通道晶体管数字量输出模块。该产品属于工业自动化控制系统的执行级组件，负责将控制器（如AC 800M）发出的数字量指令（0/1）转换为24VDC晶体管输出，用于直接驱动中间继电器、电磁阀、指示灯等现场设备，实现控制逻辑的最终物理执行。

应用场景

在汽车制造厂的焊接机器人生产线上，多个气动夹具需要根据焊接程序精确动作，以固定不同型号的车身部件。ABB UFD203A101 模块安装在分布式I/O站中，当机器人控制器发出“夹紧”指令时，UFD203A101 对应的输出通道瞬间导通（输出24VDC），驱动气动夹具的电磁阀得电，夹具迅速动作。其快速的响应速度（微秒级）确保了生产节拍，而晶体管输出无需机械触点，寿命极长，能够承受生产线每秒数次的高频开关操作，保证了连续生产的高可靠性。

核心参数速览

技术原理与创新价值

创新点1：高速晶体管开关与长寿命设计。 与继电器输出相比，ABB UFD203A101 采用MOSFET功率场效应管作为开关元件，无机械触点，开关速度极快（微秒级），且不存在电弧磨损和机械疲劳问题，理论开关寿命无限，特别适用于需要高频通断的场合，如脉冲控制、高速流水线等。创新点2：完善的电子保护与诊断功能。 每个输出通道均集成了过流和短路保护电路。当检测到过载或短路时，模块能立即关闭故障通道并上报诊断信息，防止因单一执行机构故障导致整个模块损坏。同时，状态指示灯和软件诊断功能可快速定位故障点，大大简化了维护工作。创新点3：高密度集成与热插拔支持。 模块在标准尺寸下集成了16个独立的输出通道，节省了控制柜空间。作为S800 I/O家族成员，它支持热插拔功能（在系统配置允许的情况下），允许在系统不停机的情况下更换模块，极大提高了系统的可用性和可维护性。

应用案例与行业价值

案例：某包装生产线高速分拣系统该生产线要求分拣机械手每秒动作3次，对输出模块的响应速度和可靠性要求极高。应用流程：系统采用ABB UFD203A101 模块驱动分拣机械手的电磁阀。PLC根据视觉检测系统的信号，向UFD203A101 发出高速脉冲序列。带来的改进：模块的微秒级响应确保了分拣动作的精确同步，其高可靠性使产线连续运行半年无故障，产能提升20%。维护人员可通过模块指示灯快速判断哪个工位的执行器动作，平均故障修复时间缩短70%。

相关产品组合方案

为构建完整的数字量输出解决方案，我们推荐以下与ABB UFD203A101协同工作的产品：

· ••ABB S800 I/O站基座单元（如TU839）：安装UFD203A101等模块的载体。

· ••ABB S800 电源模块（如SD822）：为整个I/O站供电。

· ••ABB S800 通信接口模块（如CI871）：连接控制器网络。

· ••ABB S800 数字量输入模块（如UFI203A）：采集现场传感器信号。

· ••中间继电器：需驱动大电流交流负载时，作为功率扩展。

· ••信号隔离器：在复杂电磁环境下确保信号纯净。

安装维护与全周期支持

ABB UFD203A101 模块安装于S800基座，接线需确保极性正确。日常维护主要是保持通风良好、定期清灰。
