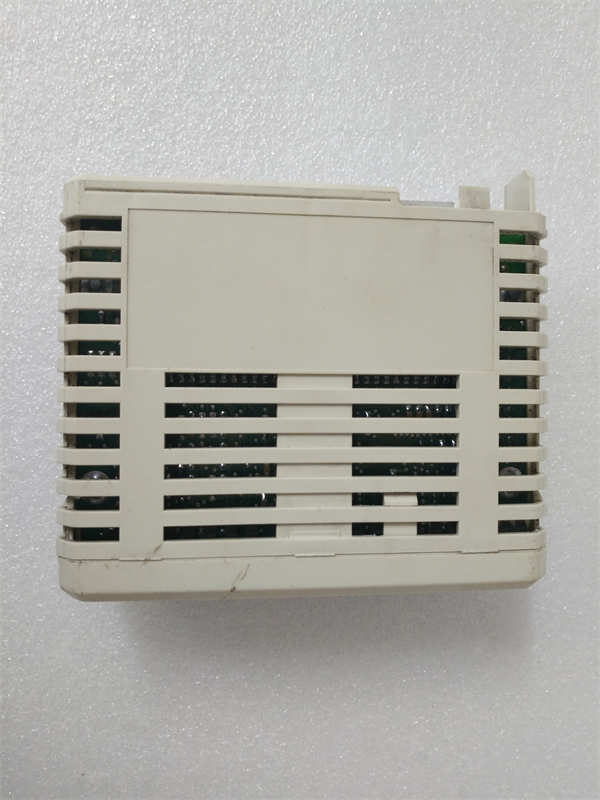

ABB LDGRB-01 3BSE013177R1

ABB LDGRB-01 是ABB公司生产的一款继电器输出模块，其完整物料号为3BSE013177R1。该模块是ABB AC 800M 系列高端可编程逻辑控制器（PLC）和分布式控制系统（DCS）的重要组成部分，专门用于提供可靠的、电气隔离的开关量输出，以控制接触器、继电器、指示灯等现场设备。

应用场景

在大型化工厂的紧急停车系统（ESD）中，当控制逻辑判断需要紧急关闭某个进料阀门时，ABB AC 800M 高性能控制器会发出指令。这个指令通过背板传递给 LDGRB-01 模块。模块内部的继电器立即动作，通过其输出触点改变状态，驱动现场防爆接线盒中的中间继电器，最终切断气动执行机构的供气，使关键的切断阀迅速关闭，避免事故扩大。LDGRB-01 的可靠性和隔离能力在此刻至关重要，它的每一次正确动作都直接关系到人员、设备和环境的安全。

核心参数速览

技术原理与创新价值

创新点1：继电器干触点输出的高兼容性与强驱动能力与晶体管输出模块不同，LDGRB-01 采用继电器触点输出。其核心优势在于“干触点”特性，即输出点与模块内部电路完全隔离，不共用电源。这使得它可以灵活地驱动交流（AC）或直流（DC）负载，电压范围宽，且能承受较高的浪涌电流（如接触器线圈的吸合电流），直接驱动大功率设备而无需额外中间继电器，简化了柜内设计并提高了可靠性。创新点2：为严苛工业环境设计的增强可靠性LDGRB-01 并非普通继电器模块，它专为ABB AC 800M这一面向关键过程控制的DCS平台设计。模块在元器件选型、PCB布局、隔离强度等方面都遵循工业级甚至更高标准。其通道间的高隔离度有效防止了因某一通道负载故障（如短路）而影响其他通道或整个模块的正常工作。这种设计极大地提升了整个控制系统的可用性和平均无故障时间（MTBF）。

应用案例与行业价值

案例：某大型水处理厂自动化系统升级在该厂的滤池控制系统改造中，选用ABB AC 800M DCS作为主控平台，并配置了多个 LDGRB-01 模块来控制反冲洗水泵的启停和阀门开关。这些模块直接驱动功率为1.5kW的电机接触器。自投入运行以来，LDGRB-01 模块表现出极高的稳定性，从未因频繁动作或现场电机产生的感应电动势干扰而失效。维护工程师评价：“LDGRB-01 模块的驱动能力和抗干扰性非常出色。它的LED指示灯让我们能快速诊断现场设备状态，大大简化了日常维护和故障排查工作，为水厂连续稳定供水提供了坚实保障。”

相关产品组合方案

LDGRB-01 需要与以下ABB AC 800M系列产品协同工作：

· ••PM851 / PM861 等AC 800M控制器：系统的“大脑”，执行用户程序并向 LDGRB-01 发出控制指令。

· ••TU841 / TU842 等I/O基座单元：为 LDGRB-01 提供物理安装和电气连接。

· ••SD821 / SD822 电源模块：为整个I/O站（包括 LDGRB-01）供电。

· ••LDGRP-01： 类似功能的继电器模块，可能在某些参数（如触点容量）上有所不同，可作为备选。

· ••DI801 等数字量输入模块：用于采集现场状态信号，与 LDGRB-01 构成完整的控制回路。

· ••Control Builder M 工程软件：用于对AC 800M系统进行硬件组态、编程和调试。

安装维护与全周期支持

ABB LDGRB-01 的安装必须遵循ABB的规范，在系统完全断电后进行。将其垂直插入指定的I/O基座槽位并锁紧。在软件（Control Builder M）中需正确配置模块的地址和参数。日常维护主要是观察模块及通道指示灯状态是否正常，并定期检查模块安装是否牢固、环境是否清洁无尘。
