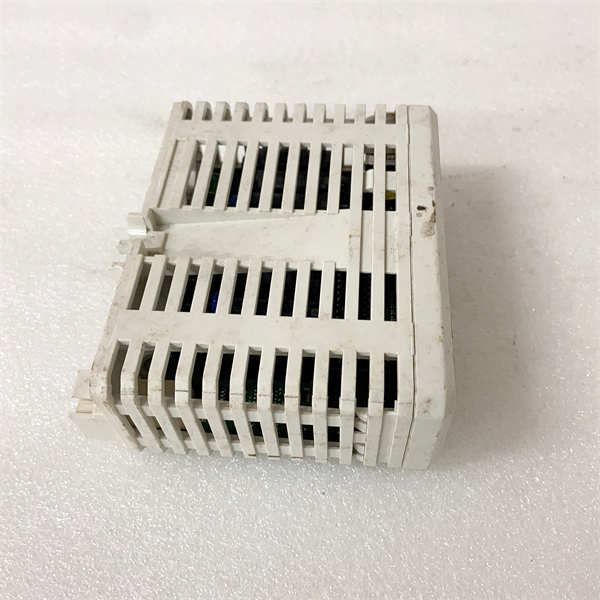

DO820 （订货号：3BSE008514R1）是ABB S800 I/O 系列中的一款高性能16通道数字量输出模块。它不仅是简单的开关量输出模块，更是一款“智能”模块，集成了强大的高级诊断功能，能够实时监测每个输出点的状态，极大地提升了系统的可维护性和可用性。应用场景
在汽车制造厂的喷涂车间，数百个气动喷枪的开关由DO模块控制。一旦某个输出点因外部线路断路而失效，可能导致车辆某处漏喷，造成重大质量损失。使用DO820 模块后，当其输出指令发出，但模块检测到负载回路并未形成（即断路）时，会立即将这一诊断信息上报至控制系统，操作员站即刻发出精准报警，指出具体故障点和可能原因。维护人员可根据报警信息直接定位到故障电磁阀或断线处，无需逐点测量，将停机时间缩至最短。
核心参数速览
技术原理与创新价值
创新点1：集成的输出线路断路检测。 这是DO820 区别于基础型号（如DO810）的核心价值。模块内部集成精密检测电路，能够实时监测输出回路中是否有电流流过。当控制器命令输出为“ON”时，若检测不到电流，则判定为该通道断路，并立即上报故障。这能有效发现因导线断开、连接器松动或执行器线圈烧毁导致的问题。创新点2：现场电源监控能力。 模块能够监测其输出回路所依赖的外部现场电源（如24VDC）状态。如果现场电源丢失，模块能检测到这一情况并生成诊断报警，帮助快速定位系统级故障，而非局限于通道本身。创新点3：增强的通道级诊断指示。 每个通道都配有丰富的LED指示灯，不仅显示逻辑命令状态，还能指示故障情况（如通过闪烁等方式）。这种直观的本地指示，结合系统软件中的详细诊断信息，为维护人员提供了从现场到控制室的全方位故障定位工具。
应用案例与行业价值
某物流仓储分拣系统，其关键的分拣拨片由DO820 模块控制。系统升级使用DO820 后，成功预警了一次因振动导致的接线端子松动故障。模块在拨片应动作但未检测到电流时立即报警，维护人员在几分钟内紧固了端子，避免了分拣系统堵塞瘫痪可能造成的数小时停机和高额损失。设备经理评价：“DO820 的智能诊断功能将我们的维护模式从事后补救转变为事前预警，其价值远超模块本身的价差。”
相关产品组合方案
- 1.1.TU810/TU813：S800 I/O基座，用于安装DO820模块和现场接线。
- 2.2.DI820：带诊断功能的数字量输入模块，与DO820 组成高可维护性的I/O对。
- 3.3.SD822/SD832：电源模块，为I/O站供电。
- 4.4.CI854 或 CI871：通信接口模块，连接控制器与S800 I/O站。
- 5.5.中间继电器/小型接触器：用于DO820 驱动更大功率负载。
- 6.6.电磁阀、指示灯、声光报警器：DO820 模块的典型控制对象。
安装维护与全周期支持
DO820 的安装与基础I/O模块相同，插入已接线的基座即可。其高级诊断功能无需额外接线，但需要在工程软件（如Control Builder M）中使能。日常维护极大地简化，可通过软件诊断页面直接查看所有通道的健康状态。
