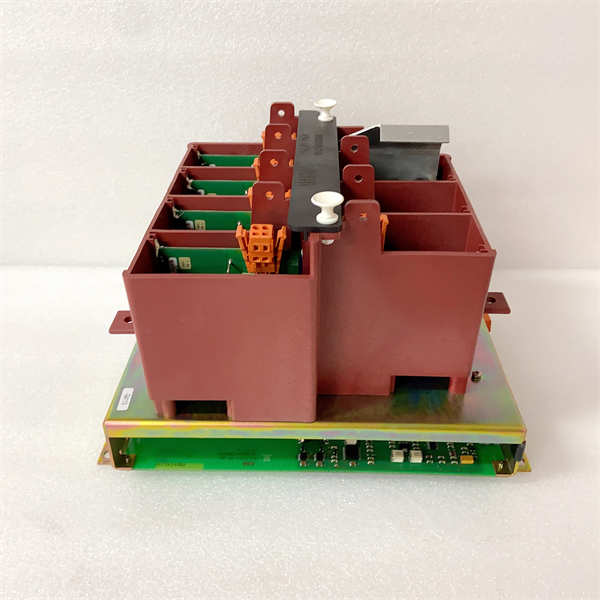

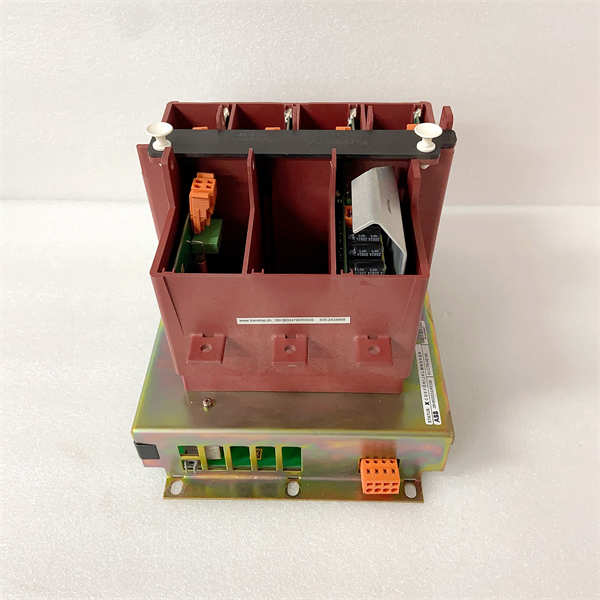

KUC755AE106 3BHB005243R0106 ABB

KUC755AE106 （订货号：3BHB005243R0106）是ABB ACS 800 系列标准型交流变频器的核心控制单元（Control Unit）。该模块是变频器的“大脑”，负责执行所有的控制算法（如矢量控制）、处理I/O信号、管理通信接口，并生成驱动功率半导体（IGBT）的脉冲信号，从而精确控制电机的转矩和转速。

应用场景

在大型矿山的矿石传送系统中，一台大功率ACS800变频器正在驱动长达数公里的皮带机。KUC755AE106 作为控制核心，持续接收来自速度给定和张力传感器的信号，通过其高性能的矢量控制算法，实时调整输出频率和电压，确保皮带机平稳启动、匀速运行，并能快速响应物料量变化带来的负载波动。当现场要求提速时，操作员指令通过PLC发送给KUC755AE106，它便精确提升输出，同时监控电机电流，防止过载，保障了整个输送系统的高效、稳定运行。

核心参数速览

技术原理与创新价值

创新点1：采用先进的直接转矩控制（DTC）技术。 与传统的V/F控制相比，KUC755AE106 采用的DTC技术无需光电编码器反馈即可实现卓越的电机转矩和速度控制。它通过先进的电机模型实时计算并控制电机状态，动态响应速度极快，转矩控制精度高，即使在低速下也能提供满转矩。创新点2：高度集成的模块化设计。 该控制单元将核心处理器、I/O接口、控制盘接口和通信接口集成于一体。这种设计简化了系统结构，提高了可靠性。同时，其支持插拔式通信适配器（如PROFIBUS DP适配器），用户可根据实际需要灵活配置通信网络，增强了系统的适应性。创新点3：强大的内置诊断与调试功能。 KUC755AE106 具备完善的自我监控和诊断功能，能记录运行数据、故障事件和报警历史。通过连接控制盘（如BCU-01），用户可以轻松进行参数设置、电机辨识、故障查询和启动引导，大大简化了调试和维护工作。

应用案例与行业价值

某化工厂的冷却塔风机驱动系统升级中，采用基于KUC755AE106 的ACS800变频器取代了原有的液力耦合器。变频投入运行后，不仅实现了风机转速的平滑、精确调节，满足了工艺温度要求，其节能效果非常显著，预计投资回报期不到两年。设备主管表示：“KUC755AE106 控制单元运行稳定，其DTC技术使风机启动平稳，调速精准，内置的节能计算器让我们能直观看到节能效益，为我们的节能降耗做出了巨大贡献。”

相关产品组合方案

1. 1.1.功率模块：如SSU-01，提供电机驱动所需功率，与KUC755AE106 配套工作。

2. 2.2.控制盘：如BCU-01，用于本地参数设置与状态监控。

3. 3.3.通信适配器模块：如NPRO-01（PROFIBUS DP适配器），扩展网络通信能力。

4. 4.4.I/O扩展模块：如NTAC-01，提供额外的模拟量和数字量I/O点。

5. 5.5.制动斩波器：如NBRA-01，用于消耗制动过程中的再生能量。

6. 6.6.电抗器/滤波器：进线电抗器、输出dv/dt滤波器等，用于改善电网质量和保护电机。

安装维护与全周期支持

KUC755AE106 控制单元的安装和更换必须由专业人员进行，并确保变频器完全断电。在安装前，应进行静电防护。调试时，必须使用控制盘严格按照指引完成电机参数辨识。
