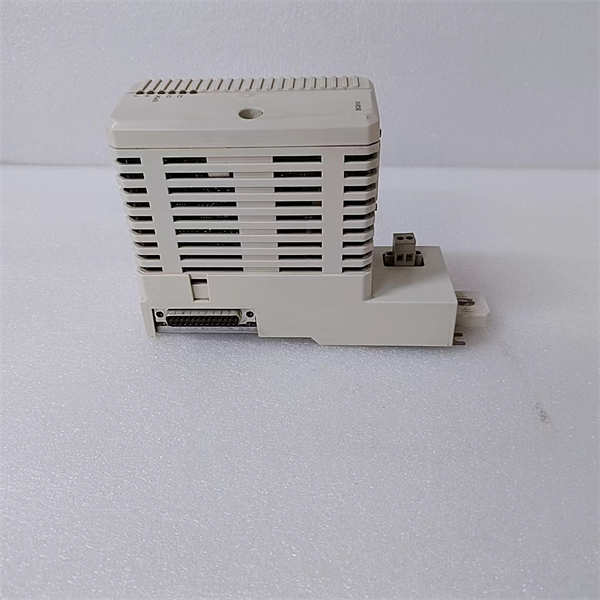

BC810K01 3BSE031154R1 ABB

ABB BC810K01 (3BSE031154R1) 是ABB集团生产的一款核心基础单元，属于S800 I/O系列中的基座/端子单元产品。它本身不处理信号，但为各种S800 I/O功能模块（如AI、DI、AO、DO等）提供机械安装、电气连接和信号路由的基础平台，是构建ABB 800xA或AC 800M等高可靠性DCS系统I/O站的关键组成部分。

应用场景

在西北某大型风力发电场的集中监控系统中，每一台风机塔筒底部都安装着一个分布远程I/O站，用于采集风速、风向、齿轮箱油温、振动等上百个监测点的信号。这些I/O站的核心正是由多个ABB BC810K01 基座单元组成的框架。每个BC810K01 上插着一块特定的S800 I/O模块（如温度RTD输入模块），现场传感器的电缆直接连接到基座坚固的接线端子上。这种设计使得维护人员在不中断系统运行的情况下，可以像更换电脑内存条一样，快速拔插和更换功能模块，极大地缩短了故障排查和维修时间，保障了风场在恶劣环境下的可维护性和发电效率。

核心参数速览

技术原理与创新价值

创新点1：模块化与接口标准化设计BC810K01 的核心价值在于其模块化理念。它将I/O系统的机械接口和电气接口标准化。所有同系列的S800 I/O功能模块（无论信号类型）都拥有统一的物理尺寸和连接器，可以插入BC810K01 基座。这种设计实现了硬件的高度互换性和系统配置的灵活性，用户无需为不同类型的信号准备不同的安装底座，简化了设计和库存管理。创新点2：可靠的连接与信号完整性基座内部的精密连接器与PCB板确保了功能模块与现场接线端子之间的低阻抗、高可靠电气连接。其设计考虑了抗振动、防松动和防止误插拔，保证了在严苛工业环境下信号传输的长期稳定性。优质的接线端子能够牢固夹紧导线，减少因接触不良导致的信号故障。创新点3：赋能在线维护（热插拔）虽然热插拔功能需要系统架构（如冗余电源和控制器配置）的支持，但BC810K01 的物理设计是实现这一功能的基础。它允许工程师在不对整个生产线或设备停机的情况下，对单个通道或整个模块进行更换、升级或诊断，极大提升了系统的可用性和可维护性，是现代流程工业追求“零意外停车”的关键使能部件。

应用案例与行业价值

案例：化工厂安全仪表系统改造华东一家化工厂为提高其SIS（安全仪表系统）的可靠性，将原有的常规I/O站升级为基于ABB系统的远程I/O站，大量使用了BC810K01 基座搭配安全型I/O模块。

· ••应用流程：用于紧急停车（ESD）和火气监测（F&G）的现场开关和变送器信号，通过本安栅或隔离器后，接入由BC810K01 和S800 I/O模块组成的I/O子站，再通过冗余总线上传至SIS控制器。

· ••带来的改进：模块化设计使得每个I/O通道都易于隔离和测试。在最近的定期安全审计中，维护团队仅用半小时就完成了对疑似问题通道的模块更换和测试，而过去类似的检查需要数小时的系统停机窗口。BC810K01 的可靠性为工厂的安全生产和合规性提供了硬件基础。

相关产品组合方案

BC810K01 必须与以下ABB S800系列产品配合使用才能发挥功能：

· ••S800 I/O 功能模块：如AI801（模拟量输入）、DI801（数字量输入）、AO801（模拟量输出）、RO801（继电器输出）等，这些是插入BC810K01 的“大脑”。

· ••SD832/SD834 电源模块：为整个I/O站（包括基座和功能模块）提供稳定、冗余的电源。

· ••CI854 通信接口模块：作为I/O站的网络头，连接PROFIBUS DP网络与上级控制器。

· ••CI871 通信接口模块：作为I/O站的网络头，连接PROFINET IO网络。

· ••其他S800基座：如用于特殊信号或更高通道数的基座单元，与BC810K01 共同安装在机柜内。

· ••AC 800M 高性能控制器：如PM803F，是整个控制系统的核心，指挥着由BC810K01 构成的各个I/O站。

安装维护与全周期支持

ABB BC810K01 的安装非常简便，通过其背部的卡扣固定于35mm标准DIN导轨上。安装前需规划好基座间的间距以利于布线。现场信号电缆应按照图纸正确接入基座端子并紧固，建议使用冷压接头以确保最佳接触。日常维护主要是定期检查接线端子是否松动，并清理基座和模块表面的灰尘。当需要更换功能模块时，务必遵循安全操作规程，在确认允许热插拔或已做好安全隔离后，直接拔插模块即可。
