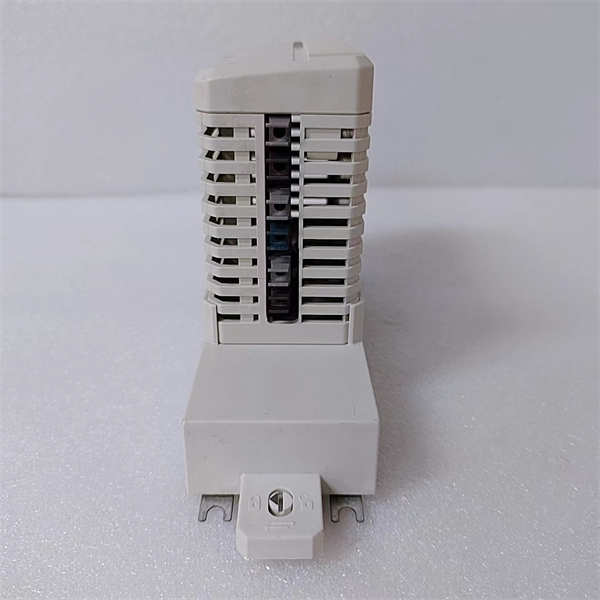

CI858K01 3BSE018135R1 ABB

ABB CI858K01 (3BSE018135R1) 是ABB集团生产的一款高性能通信接口模块，专为AC 800M控制器和S800 I/O站设计。该模块作为PROFIBUS DP-V1网络的主站，是连接ABB 800xA扩展自动化系统与众多支持PROFIBUS协议的现场设备（如变频器、远程I/O、仪表等）的关键桥梁。

应用场景

在华南某大型水泥厂的生料磨控制系统中，核心控制器采用ABB AC 800M，但调节原料配比的定量给料机（西门子变频器驱动）和用于物料输送的众多电机启动器均采用PROFIBUS DP通信。如果没有ABB CI858K01，系统集成将面临巨大挑战。通过将CI858K01 模块插入AC 800M控制器机架或作为S800 I/O站的“头模块”，它瞬间成为了协议的“翻译官”。AC 800M控制器可以像访问本地I/O一样，直接、实时地读写所有PROFIBUS从站设备的数据，实现了对生产流程的精准控制，将不同品牌设备无缝整合到一个统一的自动化平台中，显著降低了工程和维护成本。

核心参数速览

技术原理与创新价值

创新点1：原生系统集成与高性能处理与独立的第三方网关不同，CI858K01 是ABB自动化系统的原生组成部分。它直接插入AC 800M背板或S800 I/O站，由系统直接管理，无需额外的编程接口或复杂的驱动程序。模块内部有独立的处理器专门处理PROFIBUS协议，不占用主控制器CPU的资源，确保了通信的实时性和确定性，特别适合高速、高数据量的应用场景。创新点2：先进的诊断与易于维护CI858K01 支持PROFIBUS DP-V1标准，提供了强大的诊断能力。工程师不仅可以在ABB的工程软件中清晰地看到整个PROFIBUS网络的拓扑结构、每个从站的状态，还能进行深入的从站级和通道级诊断。这极大地简化了网络调试和故障排查过程，能够快速定位断线、短路或从站故障等问题，最大限度地减少停机时间。创新点3：高可用性设计模块的双PROFIBUS接口设计允许构建冗余的总线拓扑（如冗余总线线型或环网），当主干电缆在某点出现故障时，通信仍可沿备用路径维持，极大地提高了整个控制网络的可用性。这种设计对于要求连续生产的流程工业（如化工、造纸）至关重要。

应用案例与行业价值

案例：污水处理厂自动化系统升级华东某大型市政污水处理厂升级其曝气池控制系统，核心控制器采用ABB AC 800M，但曝气池使用的几十台高速离心鼓风机均由支持PROFIBUS DP的第三方专用控制器控制。

· ••应用流程：ABB CI858K01 作为PROFIBUS主站，通过一条总线串联起所有鼓风机控制器。它在AC 800M与鼓风机控制器之间建立实时数据链路，精确下达风量设定值，并实时采集电流、转速、故障状态等参数，实现了基于溶解氧浓度的精确曝气控制。

· ••带来的改进：系统实现了全自动优化运行，能耗显著降低。CI858K01 的稳定运行确保了控制的实时性，使生化处理过程更加平稳，出水水质稳定达标。其强大的诊断功能让维护人员能快速区分是控制系统问题还是风机本体问题，提高了维护效率。

相关产品组合方案

构建完整的PROFIBUS DP网络解决方案，以下产品与CI858K01 紧密相关：

· ••ABB AC 800M 控制器：如PM803F，是系统的控制核心，CI858K01 作为其通信扩展。

· ••ABB S800 I/O 模块：如AI810、DI810等，与CI858K01 共同构成分布式I/O站。

· ••ABB BC810K01 基座单元：用于安装S800 I/O模块，是CI858K01 在I/O站中的物理基础。

· ••PROFIBUS 网络组件：如PROFIBUS 电缆、连接器、中继器等，构成物理网络。

· ••ABB CI854 通信接口模块：另一款经典的PROFIBUS DP主站模块，与CI858K01 功能类似，是不同时期的解决方案。

· ••ABB CI871 通信接口模块：PROFINET IO控制器模块，用于连接PROFINET网络设备，与CI858K01 形成互补。

安装维护与全周期支持

ABB CI858K01 的安装非常简便。在AC 800M系统中，将其插入控制器机架的指定通信槽位；在S800 I/O站中，将其作为第一个模块（“头模块”）安装在基座上。连接好PROFIBUS总线电缆和终端电阻即可。配置通过ABB Control Builder M Professional软件进行，直观易用，只需导入从站的GSD文件并组态网络参数。日常维护主要通过软件诊断和模块上的LED状态灯进行监控。
