O3ED

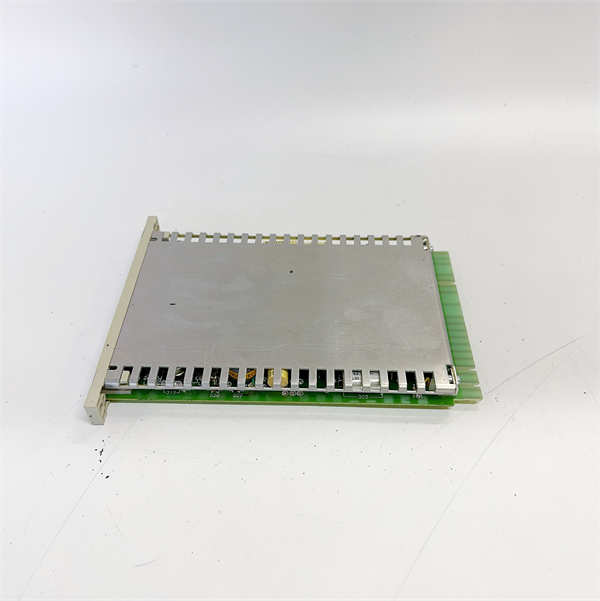

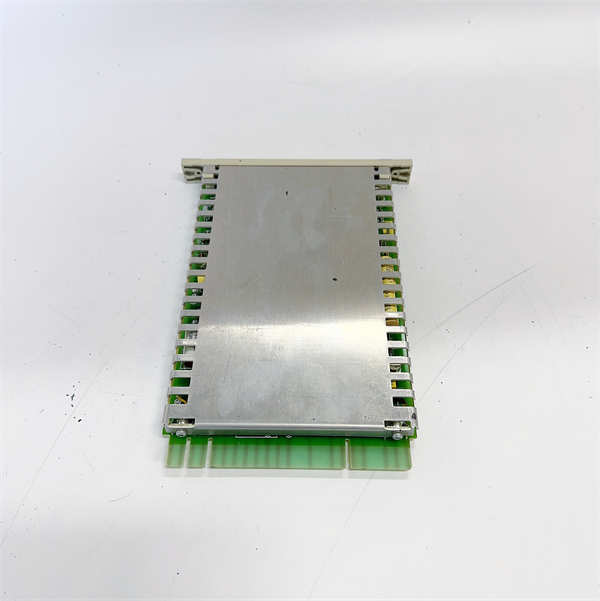

O3ED 是ABB集团生产的一款高性能模拟量输出模块，通常应用于ABB的AC 800M系列控制器或S800 I/O系统中。该模块负责将控制器的数字量信号转换为标准的模拟量信号，用于驱动现场的执行机构，是过程自动化系统中实现精准控制的关键接口设备。

应用场景：

在大型化工生产的反应釜温度控制系统中，O3ED 模拟量输出模块接收来自AC 800M控制器的控制指令，将其转换为4-20mA模拟信号，精确调节加热器的功率。当反应釜温度偏离设定值时，控制器通过PID算法计算出新的输出值，O3ED 模块将此数值转换为相应的电流信号，实时调整加热器的加热功率，使反应温度稳定在工艺要求的±0.5℃范围内，确保产品质量并防止因温度失控引发的生产事故。

核心参数速览：

技术原理与创新价值：

创新点1： 高精度数模转换与温度补偿技术。O3ED 模块采用16位高精度数模转换器（DAC），并结合了先进的温度补偿算法。即使在环境温度变化较大的工业现场，也能保持输出信号的高稳定性和准确性，确保长期运行下的控制精度，满足如精确配料、流量控制等高端应用的需求。创新点2： 灵活的信号配置与完善的诊断功能。模块支持多种输出信号类型和量程的软件配置，可通过组态工具（如Control Builder）灵活设定，适应不同的执行器需求。同时，模块具备完善的断线、短路、超限等诊断功能，并能将诊断信息实时上传至控制器，便于运维人员快速定位故障，提高系统可维护性。创新点3： 高通道密度与优良的EMC性能。O3ED 模块在紧凑的体积内实现了多通道高密度输出，节省了控制柜空间。其设计符合严格的工业EMC标准，具有良好的抗电磁干扰能力，确保在复杂的工业电磁环境下输出信号不受干扰，保障控制系统的稳定可靠运行。

应用案例与行业价值：

在某污水处理厂的精确加药系统中，需要根据进水水质实时调节絮凝剂的投加量。系统采用O3ED 模块控制计量泵的冲程频率。控制器根据在线水质仪表的反馈，通过PID运算得出控制量，O3ED 模块将其转换为精确的4-20mA信号驱动计量泵。此方案成功将药剂投加误差控制在3%以内，相比传统阀门控制方式，每年节约药剂成本超过15万元，同时显著提升了出水水质的稳定性。

相关产品组合方案：

完整的模拟量输出系统需以下组件协同工作：

· ••控制器： 如ABB AC 800M系列PM/PM8xx控制器，产生控制指令。

· ••I/O基座单元： 如S800系列相应基座，用于安装O3ED 模块。

· ••电源模块： 为O3ED 及I/O站提供稳定工作电源。

· ••执行机构： 如调节阀、变频器、电动执行器，接收O3ED 的输出信号。

· ••组态软件： 如Control Builder，用于硬件配置、参数设定和编程。

· ••信号隔离器/安全栅： 在需要本安防爆或信号隔离的场合使用。

安装维护与全周期支持：

O3ED 模块需安装在其专用的S800 I/O基座上，安装前确保系统断电，并注意防静电。通过组态软件对模块进行硬件配置，包括信号类型、量程、故障安全值等参数设定。日常维护主要是检查模块状态指示灯是否正常，定期通过软件校准输出精度。
