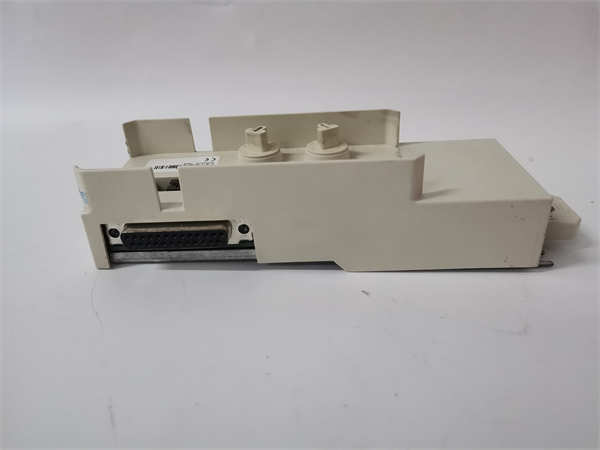

ABB 3BSE018198R1 TP858

BB 3BSE018198R1 TP858 是ABB集团生产的一款用于Advant™ OCS（开放式控制系统）的模拟量输出模块。该模块是ABB MOD 300/Master系列控制系统中的关键组件，提供8通道高精度模拟信号输出功能，专为驱动调节阀、变频器、电动执行器等现场控制设备而设计。

应用场景：

在一座大型火力发电厂的锅炉给水控制系统中，需要根据汽包水位精确调节给水阀的开度，其控制精度直接关系到锅炉的安全运行和热效率。ABB TP858 模拟量输出模块在此扮演着“控制手”的关键角色。它接收来自给水控制器（PID功能块）计算出的阀位指令（通常为4-20mA信号），通过其高精度的输出通道，将数字控制量转换为精确的模拟电流信号，驱动给水调节阀的定位器。其输出的稳定性和准确性直接决定了阀门的实际开度，从而确保汽包水位维持在设定值。在一次机组负荷大幅波动时，TP858 模块快速响应控制器指令，输出平滑变化的信号，驱动给水阀平稳动作，有效抑制了水位波动，避免了锅炉MFT（主燃料跳闸）保护动作，保障了机组的连续稳定运行。

**核心参数速览：

技术原理与创新价值：

创新点1：高精度数模转换与输出驱动能力。 TP858 模块的核心在于其内部的高精度数模转换器（DAC）和强大的输出驱动电路。它将控制器发出的数字量设定值精确地转换为标准的模拟量信号，并能够提供足够的驱动电流（如4-20mA）以直接驱动现场执行机构（如阀门定位器），无需额外的信号放大器。其高分辨率和高精度确保了控制指令的无损传递，是实现精密过程控制的基础。创新点2：灵活的输出配置与完善的保护功能。 模块支持多种输出信号类型和范围，可通过软件灵活配置，适应不同的现场设备需求。同时，其具备输出回路短路保护、开路检测等诊断功能，当检测到异常时能及时上报系统，防止模块因外部故障而损坏，并提示维护人员干预，提高了系统的可靠性和可维护性。创新点3：通道隔离与可靠性设计。 采用通道间隔离技术，有效防止了因某一通道连接的现场设备故障（如接地不良）而干扰其他通道的正常工作，将故障影响范围局部化。这种设计对于关键过程控制应用至关重要，保障了系统的整体可用性。

应用案例与行业价值：

案例：某大型化工厂精馏塔回流比自动控制优化项目。 该厂一套关键精馏塔的回流控制原先波动较大，影响产品纯度。分析发现，除控制参数需优化外，控制输出到调节阀的信号存在轻微波动和滞后。将控制回路原有的老旧AO模块更换为ABB TP858 模块后，由于其优异的输出稳定性和快速的响应特性，调节阀接收到的控制信号更加平滑、准确。结合PID参数整定，回流控制系统稳定性显著提升，塔顶产品关键组分浓度的波动范围缩小了约40%，产品优等品率提高了约2%，每年增加经济效益可观。仪表工程师评价：“TP858 模块的输出‘干净’、稳定，它的高性能为我们优化高级控制策略提供了坚实的硬件基础，是提升装置运行水平的关键一环。”

相关产品组合方案：

· ••ABB Advant Controller 410：产生控制指令，通过背板发送给TP858 模块。

· ••ABB TP853 模拟量输入模块：采集过程变量（如流量、液位），与TP858 构成完整控制回路。

· ••ABB DSQC系列数字量模块：用于顺序控制与连锁，与TP858 协同工作。

· ••电气阀门定位器/变频器：如ABB TZIDC、ACS系列变频器，是TP858 模块的典型控制对象。

· ••信号隔离器/安全栅：在本安防爆等特殊场合，可介于TP858 与现场设备之间。

· ••ABB System 800xA：新一代DCS，可集成包含TP858 的Advant OCS系统。

· ••控制阀/执行机构：接收TP858 的输出信号，完成最终的控制动作。

安装维护与全周期支持：

ABB TP858 模块的安装需在系统断电下进行，将其牢固插入Advant OCS系统的指定机架槽位。输出回路接线需确保正确、紧固，特别是对于有源/无源输出的配置需准确无误。建议使用屏蔽电缆连接现场设备，并规范接地。日常维护主要是通过系统诊断工具监控模块和通道状态，观察有无报警信息。定期检查输出回路负载是否在允许范围内。若模块故障，可通过备件进行更换。更换后需通过系统软件核对通道配置参数。
