ABB 3BSE025349R1 TP854

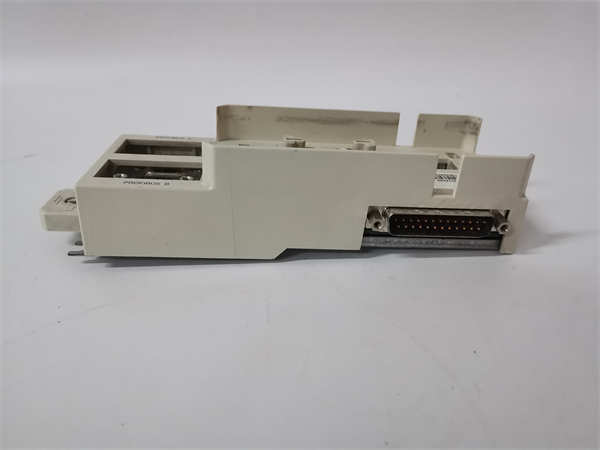

ABB 3BSE025349R1 TP854 是ABB集团生产的一款用于Advant™ OCS（开放式控制系统）的数字量输入模块。该模块是ABB MOD 300/Master系列控制系统中的关键组件，提供16通道高密度数字量信号采集功能，专为连接现场限位开关、按钮、继电器触点等开关设备而设计。

应用场景：

在一座大型汽车制造厂的冲压生产线中，需要实时监控数百个气缸的伸出/缩回状态、安全门开关状态以及设备就绪信号。这些开关量信号是生产线顺序控制和安全联锁的基础。ABB TP854 数字量输入模块作为控制系统的“状态感知器”，被分布式安装在各个现场控制箱内。它通过其16个高密度输入通道，持续采集这些关键的开关状态信号。当冲压机完成一个工步后，TP854 模块迅速检测到“模具合模到位”信号，并将此状态通过背板传输给主控制器，控制器随即发出指令进行下一步操作。其高可靠性和抗干扰能力确保了在充满电磁噪声的工业环境下，每一个开关状态都能被准确无误地捕捉，保障了生产节拍的精准性和设备运行的安全性。

**核心参数速览：

技术原理与创新价值：

创新点1：高密度通道设计与可靠的信号调理。 TP854 模块在标准模块尺寸上集成了16个独立的输入通道，大大提高了控制柜的空间利用率。每个通道都包含信号调理电路和光电隔离器，能够将现场可能带有毛刺或浪涌的开关信号，转换为控制器可识别的、干净的数字电平信号。其可配置的软件滤波功能能有效消除机械触点抖动带来的误信号，确保了状态采集的准确性。创新点2：强大的电气隔离与抗干扰能力。 模块采用光电隔离技术，将现场侧（可能存在高压、浪涌）与系统侧（脆弱的控制器电路）进行电气隔离。这种设计不仅能防止现场干扰窜入系统，还能在发生意外（如现场线路短路）时保护控制系统核心部件不受损坏，极大地提升了整个系统的可靠性和安全性。创新点3：直观的诊断与维护便利性。 TP854 模块为每个通道配备了独立的LED状态指示灯。当某个输入点被激活时，对应的LED会亮起，这为现场调试人员和维护工程师提供了最直观、快速的诊断手段，无需借助编程软件即可快速定位问题，如判断是现场设备未动作还是模块通道故障，大大缩短了故障排查时间。

应用案例与行业价值：

案例：某大型水处理厂泵站自动化控制系统改造。 该泵站控制柜内原有DI模块老化，导致部分水泵的运行/故障状态反馈时有时无，无法实现自动轮换泵等高级功能。更换为ABB TP854 数字量输入模块后，所有水泵接触器的辅助触点状态被稳定采集。系统现在可以准确判断每台泵的运行状态，并基于此实现了全自动控制：当运行泵故障停机时，TP854 模块立即检测到故障信号，控制系统自动启动备用泵，保障了供水连续性。维护班组长评价：“TP854 模块非常稳定，它的指示灯让我们一眼就能看出哪台泵在运行，哪台在备用状态。自从换了它，我们再也没因状态信号错误导致误操作，自动化程度大大提高，夜间值守压力也减轻了。”

相关产品组合方案：

· ••ABB Advant Controller 410：系统的控制核心，处理TP854 采集的开关量信号并进行逻辑运算。

· ••ABB TP858 模拟量输出模块：接收控制器指令，驱动调节阀等执行机构，与TP854 协同完成控制回路。

· ••ABB TP853 模拟量输入模块：采集温度、压力等连续量信号，与TP854 的开关量信号互补。

· ••现场开关设备：如限位开关、压力开关、继电器触点，为TP854 提供信号源。

· ••中间继电器：用于信号隔离或转换，增强驱动能力。

· ••ABB System 800xA：新一代DCS平台，可集成Advant OCS系统及TP854 模块。

· ••信号隔离栅：在本安防爆等特殊场合使用，保护TP854 模块。

安装维护与全周期支持：

ABB TP854 模块的安装需在系统断电下进行，将其牢固插入Advant OCS系统的指定机架槽位。接线需确保使用合适的线径，并正确连接公共端。对于长线传输，建议使用屏蔽电缆并单端接地。日常维护主要是通过观察模块前面板LED指示灯来确认各通道状态。定期检查接线端子是否松动、电缆绝缘是否完好。若某个通道指示灯异常，应首先检查现场设备状态及接线。
