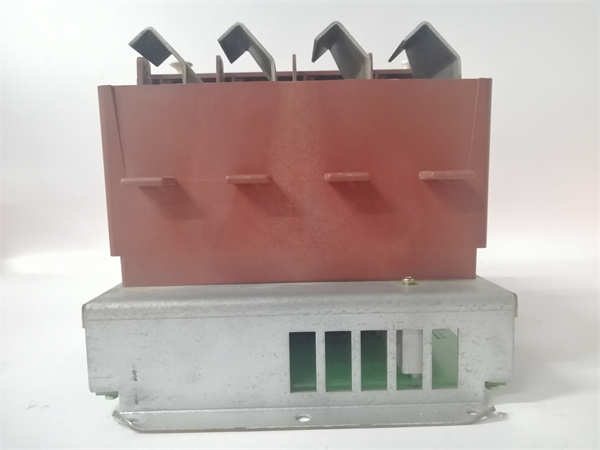

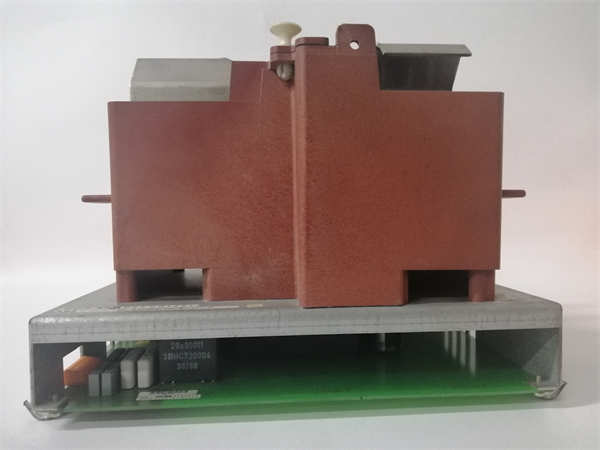

3BHB004661R0001KUC711AE ABB

ABB 3BHB004661R0001 KUC711AE 是ABB集团生产的一款高性能通信接口模块，专为AC 800M系列高性能过程控制器（如PM861）设计。该模块是控制器与上层系统网络（如ABB Ability™ 800xA）进行高速数据交换的关键接口，以其高可靠性和冗余通信能力著称。

应用场景：

在一座超超临界火力发电厂的单元控制室内，DCS系统需要确保机组在任何情况下都能安全、稳定运行。负责锅炉燃烧管理和汽轮机控制的AC 800M高性能控制器（PM861）通过ABB KUC711AE 通信模块接入全厂的冗余环网。KUC711AE 模块以其两个独立的以太网端口，分别连接到A网和B网两条物理隔离的网络链路上。当一条网络链路因交换机故障或光缆损坏而中断时，KUC711AE 模块能在毫秒级内自动将所有通信流量无缝切换到另一条健康的链路上，操作员站上的监控画面不会有任何数据中断或延迟。这种“零切换时间”的高可用性网络（支持PRP/HSR等协议），确保了在紧急工况下，控制指令能够万无一失地传达至现场设备，是保障电网稳定和机组安全的核心环节。

**核心参数速览：

技术原理与创新价值：

创新点1：高可用性网络冗余与无缝切换。 KUC711AE 的核心价值在于其实现了通信层面的高可用性。它通过两个独立的以太网端口，可配置为支持PRP或HSR等高可用性网络协议。在这种模式下，数据帧会同时通过两个网络端口发送，接收端会丢弃重复的帧。这意味着单一网络路径上的任何故障都不会导致通信中断，实现了真正的“零切换时间”，满足了最高级别的自动化系统对网络可靠性的要求。创新点2：高性能与精确时钟同步。 模块支持千兆以太网，提供了充足的带宽，满足现代DCS系统海量数据（如过程变量、事件顺序记录SOE、资产管理数据）传输的需求。同时，其支持IEEE 1588精密时间协议（PTP），能够使控制器与系统中其他节点（如I/O、其他控制器）保持微秒级的时间同步，这对于事件顺序分析、协同控制至关重要。创新点3：深度系统集成与简易组态。 KUC711AE 并非独立的通信网关，而是作为一片子板，直接插在AC 800M控制器（如PM861）的主板上。这种紧密的集成方式减少了外部连接点，提高了可靠性，并通过Control Builder工程软件进行统一组态，简化了工程设计、调试和维护工作。

应用案例与行业价值：

案例：某大型石油化工基地一体化控制中心网络升级。 该基地将多个分厂的控制系统整合到一个中央控制室，采用以AC 800M控制器为核心的800xA系统。由于控制网络跨越数公里，任何网络中断都可能导致部分生产装置失控。在每个关键过程区域的控制器上都配备了ABB KUC711AE 通信模块，并构建了基于PRP协议的冗余光纤环网。在一次施工中，一条主干光缆被意外挖断，但所有控制器的通信未受任何影响，KUC711AE 模块自动通过备用网络路径保持与中央控制室的畅通连接，生产平稳进行。项目网络工程师评价：“KUC711AE 模块的PRP功能是我们构建‘永不中断’控制网络的基石。它的存在让我们对网络的可靠性充满信心，是实现全厂一体化集中控制的关键技术保障。”

相关产品组合方案：

· ••AC 800M 高性能控制器：如PM861，是KUC711AE 模块的载体和处理核心。

· ••ABB Ability™ 800xA 系统：包括服务器、操作员站等，是KUC711AE 通信的最终目的地。

· ••支持PRP/HSR的网络交换机：如ABB NG00X 系列，与KUC711AE 共同构建高可用性网络。

· ••S800 I/O 系列：如AI810、DO820等，是控制器的现场信号接口。

· ••Control Builder 工程工具：用于对AC 800M控制器及KUC711AE 模块进行硬件组态和编程。

· ••冗余电源模块：为整个控制器节点（含KUC711AE）提供高可用性电力。

· ••CI854 通信接口模块：为控制器提供额外的现场总线接口（如Profibus），与KUC711AE 的上层网络互补。

安装维护与全周期支持：

ABB KUC711AE 模块的安装需由专业技术人员操作。它作为一块子板，需在控制器断电情况下，严格按照说明将其插入PM861等控制器主板上的专用插槽并固定。网络接线需使用高质量屏蔽双绞线（超五类或以上），并确保正确连接到A、B双网。日常维护主要通过800xA系统或控制器诊断工具监控网络端口的连接状态、数据流量和错误计数。定期检查网络物理连接是否牢固。
