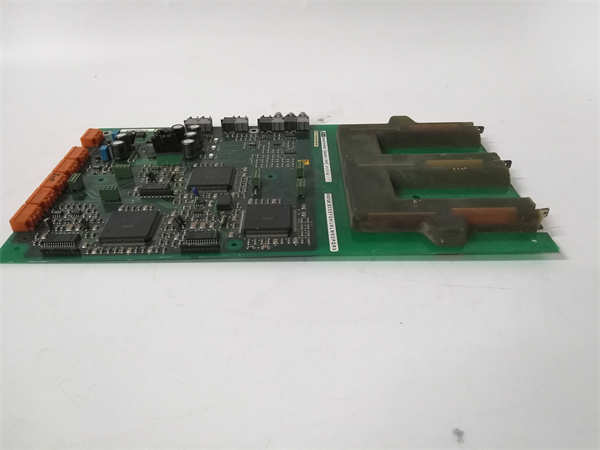

UFC721AE（订单号：3BHB002916R0001）是ABB公司为其燃烧器管理系统（BMS）或燃料安全系统设计的一款关键的火焰检测器模块（也称为火焰信号放大器或火焰继电器）。该模块是燃烧安全链中的核心组件，负责接收来自安装在燃烧器上的紫外线（UV）或红外线（IR）火焰探测头的信号，精确判断燃烧器是否成功点燃或稳定燃烧，并输出相应的继电器触点状态，用于逻辑控制，是实现“有火允许运行，无火紧急停炉”安全逻辑的“眼睛”和“判决官”。应用场景
在一座大型炼油厂的常压加热炉中，多个燃气燃烧器需要安全、高效地运行。每个燃烧器都配备了一支紫外线火焰探测器。UFC721AE 模块安装在控制柜内，通过专用屏蔽电缆与探测器连接。在自动点火序列中，当点火器放电时，UFC721AE 持续监测探测器信号。一旦检测到稳定的紫外线辐射（表明点火成功），其内部的“有火”继电器会立即吸合，向主控系统（如PLC或DCS）发出“火焰建立”信号，系统据此停止点火器并转入正常燃烧模式。如果在运行中火焰突然熄灭（如因燃料压力不稳），UFC721AE 会在数十毫秒内检测到信号丢失，“有火”继电器断开，同时“无火”继电器可能动作，触发安全连锁，迅速切断燃料阀，防止未燃烧的燃料进入炉膛引发爆燃事故。
核心参数速览
| |
|---|
| |
| |
| |
| |
| ABB燃烧器管理系统 (BMS) / 燃料安全系统 |
| |
| |
| 可调（通常通过DIP开关或电位器），适应不同燃料和燃烧工况 |
| 火焰熄灭检测时间极快（典型值 < 500毫秒），确保安全 |
| 继电器触点输出（常开/常闭），用于指示火焰状态（有火/无火） |
| |
| |
| 宽范围交流或直流供电（如 24V DC/AC, 120V AC） |
| 故障安全型（Fail-Safe）设计，故障时导向安全侧（无火状态） |
| 可能符合UL、FM、TÜV等安全标准，支持SIL等级认证（如SIL2） |
| |
技术原理与创新价值
创新点1：可靠的火焰频率识别与抗干扰技术。 火焰的燃烧会产生特定频率的紫外线或红外线闪烁信号。UFC721AE 的核心技术在于其能够精确识别这种特征频率，同时有效过滤来自炉膛内高温炉墙辐射的稳定红外线、照明光或其他非火焰的高频干扰源（如电焊）。这种频率鉴别能力极大地降低了误报和漏报的概率，确保了判断的准确性。创新点2：故障安全型设计与完善的诊断功能。 该模块严格遵循“故障安全”原则。当发生任何可能影响检测可靠性的故障时，如模块失电、火焰探测器断线、短路或内部电路故障，模块的输出继电器会强制切换到“无火”状态，从而触发安全连锁停机，防止系统在危险状态下运行。同时，它提供故障报警输出，便于维护人员及时发现并处理问题。创新点3：灵活的配置与强大的驱动能力。 UFC721AE 通常提供灵敏度调节功能，可以通过DIP开关或电位器进行调整，以适应燃气、燃油等不同燃料燃烧特性的差异。其继电器输出触点具有足够的容量，可以直接驱动报警指示灯、中间继电器或参与安全逻辑，简化了系统设计。
应用案例与行业价值
某燃煤电厂的锅炉配有数十个低氮燃烧器，每个燃烧器均需独立的火焰监测和保护。应用流程： 每个燃烧器配备一支UV火焰探测器，连接至对应的UFC721AE 模块。在单个燃烧器启动时，DCS系统在满足所有点火条件后，授权UFC721AE 进入检测状态。点火期间，一旦UFC721AE 确认火焰建立，则允许开启主燃料阀。在正常运行中，若任一UFC721AE 检测到火焰丢失，会立即向锅炉安全保护系统（FSSS）发出信号，启动该燃烧器的紧急停运程序，防止锅炉内积聚可燃物。带来的改进： 热控工程师评价：“UFC721AE 模块运行非常稳定，其对火焰的判断准确，有效避免了因炉膛背景辐射导致的误判。其快速的熄火响应时间为我们的FSSS系统提供了关键的安全保障。模块的故障自诊断功能也大大简化了日常维护和定期测试工作。”
相关产品组合方案
- 1.UV/IR火焰探测器（如 ABB UVA... 系列）： 信号的源头，与UFC721AE 配套使用。
- 2.燃烧器管理系统控制器（如 ABB PFC2000）： UFC721AE 的上级控制单元。
- 3.点火变压器： 与UFC721AE 协同工作，完成自动点火流程。
- 4.燃料安全关断阀： 接收UFC721AE 的“无火”信号后动作。
- 5.中间继电器： 扩展UFC721AE 输出触点的带载能力或实现逻辑组合。
- 6.系统机架与电源： 为多个UFC721AE 模块提供安装位置和电力。
安装维护与全周期支持
安装UFC721AE 前需断电。将其卡入标准DIN导轨，并确保固定牢固。连接火焰探测器时需使用屏蔽电缆，并将屏蔽层在控制柜侧单端接地，以减少干扰。上电后，需在真实燃烧工况下调整灵敏度，确保在有火时稳定检测，无火时（但炉膛有背景热源）不误报。日常维护包括定期清洁火焰探测器的观察窗，并通过测试按钮模拟火焰丢失，验证安全连锁动作的正确性。
