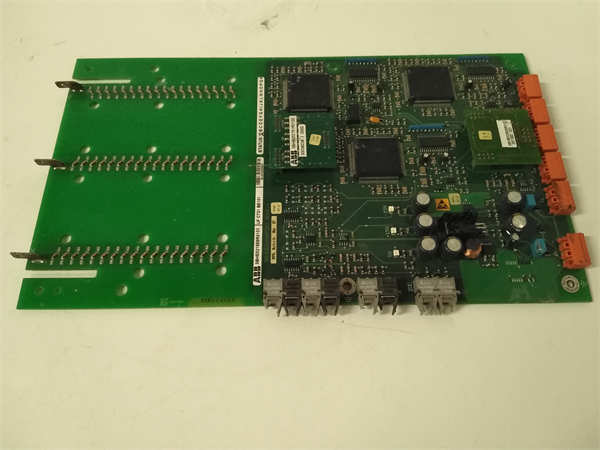

UFC721BE101（订单号：3BHE021889R0101）是ABB公司推出的一款高性能、高完整性火焰检测器模块，属于其先进的燃烧器管理系统（BMS）或燃料安全系统的重要组成部分。该模块是UFC721AE 的升级或高性能版本，通常设计用于满足更高的安全完整性等级（如SIL 3），具备更强大的诊断能力和通信接口，为燃气轮机、大型工业锅炉等对安全有极致要求的应用提供超可靠的火焰存在/缺失状态检测，是保障关键资产和人员安全的终极防线。应用场景
在联合循环燃气电厂的燃气轮机中，燃烧室的火焰稳定性是机组安全的核心。一旦发生熄火而燃料继续注入，可能导致灾难性的爆燃事故。UFC721BE101 模块在此扮演着“安全卫士”的角色。它连接着面向燃烧室的高速UV/IR复合火焰探测器，实时监测火焰的紫外线和红外线频谱特性。其内部采用冗余的诊断电路，持续自检以确保自身功能正常。当探测器信号表明火焰稳定时，模块会输出“火焰建立”的安全信号；一旦检测到火焰熄灭，它会在毫秒级内将输出状态切换到安全侧（无火），并可通过内置的通信接口（如以太网）上传详细的诊断信息，触发燃气轮机紧急停机（ESD），从而绝对防止燃料在燃烧室内积聚。
核心参数速览
| |
|---|
| |
| |
| |
| |
| ABB Ability™ TXP系列 DCS / 燃烧安全系统 (BMS) |
| 通过SIL 3 (IEC 61508 / IEC 61511) 认证 |
| 支持紫外线（UV）、红外线（IR）或UV/IR复合式探测 |
| |
| 支持以太网、Profibus DP等，用于集成到DCS/PLC系统 |
| 安全继电器触点输出（常开/常闭），可能支持多路冗余输出 |
| |
| |
| |
| |
| |
技术原理与创新价值
创新点1：基于SIL3认证的高安全性架构。 UFC721BE101 的核心价值在于其设计符合国际功能安全标准IEC 61508的SIL 3等级要求。它采用冗余的微处理器、定期自测试电路和复杂的诊断算法，能够检测出内部元器件99%以上的危险故障。当检测到任何可能影响安全功能的故障时，模块会强制进入安全状态（输出触点断开），确保系统“故障安全”，极大降低了因设备本身故障导致危险事故的概率。创新点2：先进的信号处理与火焰识别算法。 该模块采用更先进的数字信号处理（DSP）技术，能够更精确地分析火焰的闪烁频率和强度特征，有效区分真实的火焰信号与背景辐射、焊接弧光、高温炉墙等干扰源，显著降低了误报警和漏报警的风险，提升了检测的可靠性和可用性。创新点3：全面的诊断与预测性维护支持。 UFC721BE101 提供了远超常规模块的诊断能力。它不仅能诊断自身硬件状态，还能监测火焰探测器回路健康状态（如断线、短路、镜片污染导致的信号衰减），并通过通信接口将详细的诊断信息（如信号强度、故障代码）上传至控制系统，使运维人员能够实现预测性维护，在问题影响安全功能前及时处理。
应用案例与行业价值
某大型发电集团为提升其9F级燃气轮机的安全运行水平，将原有的火焰检测系统升级为符合SIL3标准的ABB解决方案，采用UFC721BE101 作为核心火焰检测模块。应用流程： 每个燃烧器配备的复合式UV/IR火焰探测器信号接入对应的UFC721BE101 模块。模块除执行高精度的火焰判断外，还持续进行自我诊断。控制系统通过Profibus-DP网络与所有UFC721BE101 模块通信，在操作员站上集中显示每个燃烧器的火焰状态、信号强度和模块健康状态。当某个探测器镜片因长期运行出现轻微污染时，模块能检测到信号衰减并提前发出维护警报，提示清洁，避免了因信号低于阈值导致的误跳机。带来的改进： 电厂安全工程师评价：“升级到UFC721BE101 后，系统的安全性达到了新的高度。其SIL3认证让我们在安全评估时充满信心。强大的诊断功能简直是革命性的，我们不再需要定期盲目地拆卸清洗探测器，而是根据模块提供的健康数据安排维护，非计划停机大幅减少，机组的可用率和安全性同步提升。”
相关产品组合方案
- 1.TZIDC 系列智能阀门定位器： ABB旗下产品，用于控制燃料阀，与UFC721BE101 协同工作。
- 2.S200 系列IO模块： ABB AC 800M系列控制器的IO，可能用于连接UFC721BE101 的继电器输出。
- 3.复合式UV/IR火焰探测器： 如ABB或第三方品牌的高性能探测器，是信号的源头。
- 4.ABB Ability™ EDCS（工程数据中心）： 用于对UFC721BE101 进行配置和诊断的软件平台。
- 5.安全PLC（如ABB AC 800M HI）： 作为安全控制器，处理UFC721BE101 的安全联锁逻辑。
- 6.
安装维护与全周期支持
安装和调试UFC721BE101 必须由经过功能安全培训的专业人员执行。布线需使用屏蔽双绞线，并确保良好接地。上电后，需使用专用配置工具设置模块地址、通信参数和安全相关参数（如看门狗时间）。定期进行功能测试至关重要，应通过模拟火焰消失来验证整个安全回路（从探测器到最终执行机构）的正确性。日常维护主要是通过诊断软件监控模块状态和火焰信号质量。
