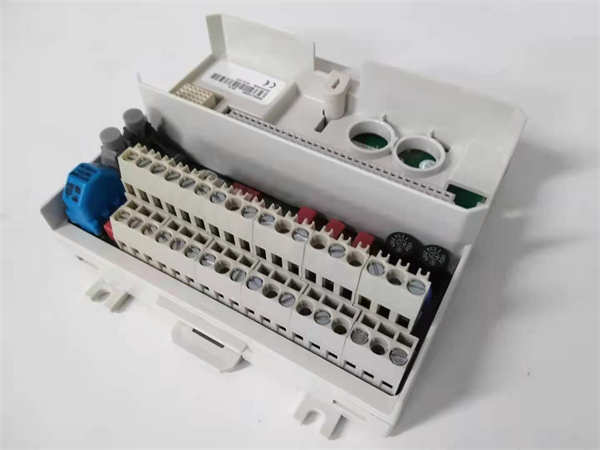

3BSE017427R1（型号通常标识为 NBIO-21CU）是ABB公司为其Symphony™系列分布式控制系统（DCS）设计的一款高性能数字量输入/输出（DI/DO）模块。该模块是Symphony系统Harmony系列I/O的重要组成部分，提供高密度的开关量信号处理能力，用于采集现场设备的离散状态（如按钮、开关、触点）和控制执行机构（如继电器、指示灯、小型接触器）。应用场景：
在一座大型火力发电厂的辅机控制系统（如锅炉吹灰系统、水泵控制）中，有数百个马达的状态（运行/停止/故障）需要监视，以及相应的启动/停止命令需要输出。ABB NBIO-21CU 数字量模块被集中安装在现场的远程I/O站内。它实时采集这些马达控制回路的状态信号，并通过通信网络上传至DCS控制器；同时，接收控制器发出的启动/停止指令，驱动中间继电器来控制接触器吸合。这种分布式I/O架构大大减少了通往主控制室的电缆数量，降低了成本并提高了系统的可靠性和可维护性。其高密度通道设计使得单个模块就能处理大量信号，优化了机柜空间。
核心参数速览（基于ABB Harmony I/O通用特性）：
| |
|---|
| |
| |
| |
| |
| |
| 高密度，例如 32通道（16DI + 16DO 或可配置） |
| 可配置（如 24VDC, 48VDC, 125VDC） |
| |
| 例如 0.5A @ 24VDC（晶体管） / 2A @ 30VDC（继电器） |
| |
| |
| |
| |
| |
| |
技术原理与创新价值：
- •创新点1：高密度与灵活配置。 NBIO-21CU 模块在紧凑的体积内集成了大量的I/O通道，显著提高了空间利用率。其通道功能通常可通过硬件跳线或软件组态灵活设定为输入或输出，增加了应用的灵活性，能够适应不同的项目需求，减少了模块种类和备件库存。
- •创新点2：可靠的电气隔离与保护。 模块内部采用了光电隔离或继电器隔离技术，有效防止现场侧的高压、浪涌和地环路干扰窜入控制系统侧，保护了敏感的电子电路。输出通道通常内置过流和短路保护，提高了系统的稳定性和寿命。
- •创新点3：强大的诊断与维护功能。 模块具备完善的在线自诊断能力，能够监测模块工作状态、通信链路以及各通道的健康状况。当检测到断线、短路或输出过载时，能立即将诊断信息上传至控制系统，便于运维人员快速定位和排除故障，实现了预测性维护。
应用案例与行业价值：
在某化工园区的水处理装置中，其加药系统的多个计量泵和搅拌机的启停控制采用了 ABB NBIO-21CU 模块。该模块负责采集这些设备的远程/就地切换状态、运行反馈和故障报警信号（DI），并输出DCS的启停控制命令（DO）。由于模块的高可靠性和快速的响应速度，确保了加药过程的精确连锁控制。其集中的模块化安装使得日常维护和故障排查非常简便，当需要更换模块时，热插拔功能保证了系统的不停机维护，极大地提升了装置的可用性。
相关产品组合方案：
- •Symphony 控制器（如AC 460/800F）： 系统的控制核心，处理 NBIO-21CU 的信号。
- •Harmony I/O 站电源和基架： 为模块提供安装平台和电力。
- •其他I/O模块（如模拟量模块）： 共同构成完整的现场信号接口。
- •中间继电器： 用于扩展DO点的容量或进行电气隔离。
- •工程软件（Composer）： 用于对模块进行硬件组态和逻辑编程。
安装维护与全周期支持：
ABB NBIO-21CU 模块的安装需遵循规范。在系统断电下，将其插入Harmony I/O站的指定槽位并锁紧。所有现场信号接线需准确、牢固地连接到模块的端子排上，并注意信号极性（对于直流信号）。日常维护主要通过DCS操作员站监控模块和通道的状态指示灯及诊断报警信息。支持热插拔更换（需确认系统支持并遵守规程）。更换新模块后，系统会自动识别并下载配置。
