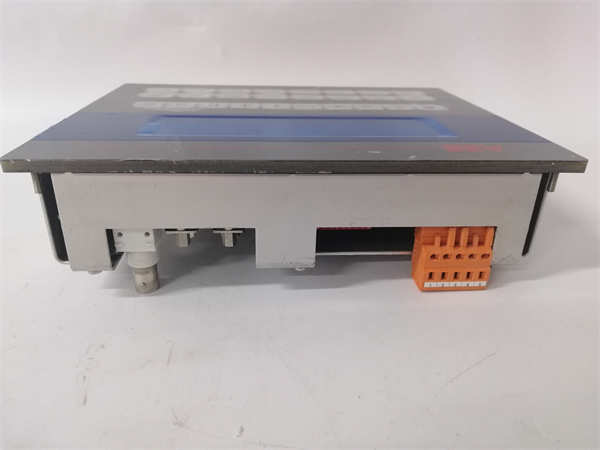

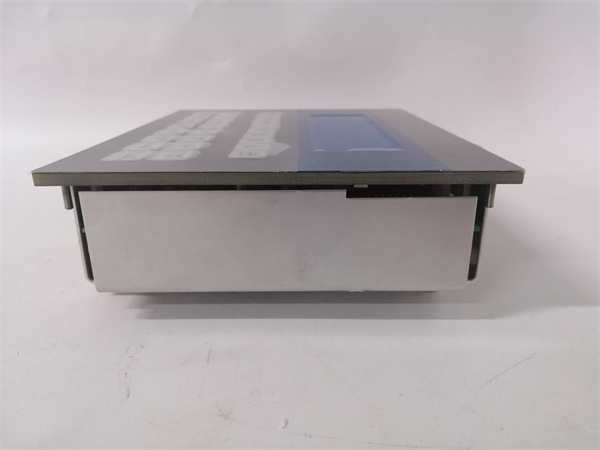

ABB HIEE200130R0002 AFC094AE02

ABB HIEE200130R0002 AFC094AE02 是ABB集团旗下ACS800系列交流变频器的一个关键控制模块。该模块通常作为驱动器的控制核心或接口单元，负责处理控制逻辑、通信协议转换以及用户接口管理，广泛应用于各种工业电机驱动场景。

应用场景：

在大型市政供水系统的核心泵站中，多台大功率水泵需要根据管网压力实时调整转速，以实现恒压供水并最大限度地节约能耗。传统控制方式响应慢、能效低。通过采用配备 ABB HIEE200130R0002 AFC094AE02 控制模块的ACS800变频器，系统能够快速精确地调节水泵电机转速。该模块强大的处理能力确保了复杂的PID控制算法稳定运行，其可靠的通信接口实现了与中央监控系统的无缝数据交换，使泵站整体效率提升超过20%，并显著降低了设备启停冲击。

核心参数速览

技术原理与创新价值

创新点1：直接转矩控制技术。AFC094AE02 模块搭载了ABB独有的直接转矩控制技术。与传统的矢量控制不同，DTC技术无需光电编码器反馈即可实现对电机转矩和磁通的直接、独立控制。这带来了更快的动态响应（比传统矢量控制快10倍）、出色的低速转矩特性以及更高的控制精度，特别适合需要快速响应和高启动转矩的应用。创新点2：模块化与可扩展性设计。该模块是ACS800模块化架构的核心部分之一。这种设计允许用户根据具体应用需求灵活配置不同的功能模块，如增加I/O扩展卡、不同的通信协议卡（如PROFIBUS-DP、DeviceNet等）或安全转矩终止（STO）功能卡。这种灵活性极大地简化了定制化解决方案的实施，并保护了用户的投资。创新点3：集成的智能诊断与维护功能。AFC094AE02 模块具备先进的监控和诊断能力。它可以持续记录运行参数、负载曲线和故障事件，帮助维护人员快速定位问题根源。结合ABB的驱动调试软件，可以进行预防性维护分析，预测潜在故障，从而最大限度地减少意外停机时间，优化设备生命周期成本。

应用案例与行业价值

在某大型化工厂的冷却塔风机驱动系统中，ABB HIEE200130R0002 AFC094AE02 模块被用于多台ACS800变频器中，实现对风机转速的精确控制。应用流程：系统根据工艺冷却需求计算出所需风量，向变频器发送速度给定信号。AFC094AE02 模块接收指令后，通过DTC算法精确控制电机转矩和转速。同时，模块通过现场总线将实时运行数据（如电流、温度、能耗）上传至工厂DCS系统。带来的改进：项目实施后，风机系统的平均能耗降低了35%，由于软启停和精确控制，机械传动部件的磨损大幅减少，维护周期延长了50%。工厂设备经理评价：“ABB的这款控制模块 不仅为我们节省了大量电费，其卓越的可靠性更是确保了冷却系统的连续稳定运行，这对生产安全至关重要。”

相关产品组合方案

1. 1.ABB ACS800-04 系列变频器单元：AFC094AE02 模块所属的变频器柜体单元。

2. 2.ABB NDPE-02C：制动斩波器模块，用于需要快速制动的应用，与变频器配套使用。

3. 3.ABB NDAE-01：I/O扩展模块，为 AFC094AE02 提供额外的输入输出点。

4. 4.ABB NSPP-02C：现场总线适配器模块（如PROFIBUS-DP），扩展通信能力。

5. 5.ABB ACS800操作面板：用于本地控制和参数设置。

6. 6.ABB DriveWindow® 调试软件：用于对包含 AFC094AE02 的传动系统进行编程、调试和监控。

7. 7.ABB电机：与ACS800变频器完美匹配的高效电机。

安装维护与全周期支持

ABB HIEE200130R0002 AFC094AE02 模块的安装必须由合格的专业人员进行。在安装前，务必确保变频器完全断电，并遵守安全操作规程。模块应安装于洁净、干燥、通风良好的控制柜中，并确保所有连接牢固可靠。日常维护主要包括定期检查模块运行状态指示灯是否正常，使用压缩空气清洁模块散热风道（若适用），并通过调试软件检查历史故障记录和关键参数趋势。
