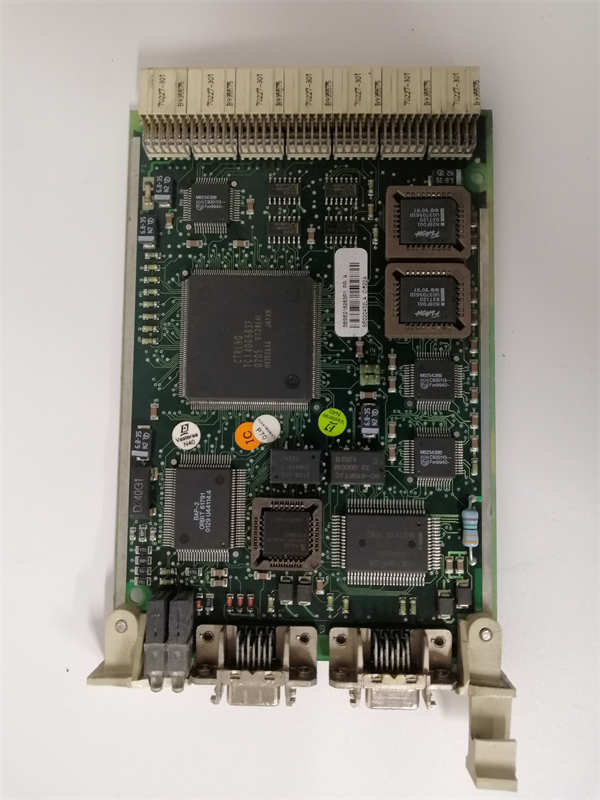

ABB CI522A 3BSE018283R1

ABB CI522A 3BSE018283R1 是ABB公司为其AC 800M高性能过程控制器设计的一款PROFIBUS-DP从站通信接口模块。该模块作为AC 800M控制器与现场PROFIBUS-DP网络设备进行数据交换的关键枢纽，广泛用于将第三方智能设备集成到ABB Ability™ 800xA系统中。

应用场景：

在一座大型造纸厂的浆料制备车间，众多来自不同品牌的电机驱动器（变频器）、远程I/O站和称重仪表需要通过PROFIBUS-DP网络集成到中央DCS（ABB 800xA系统）中进行集中监控和优化控制。ABB CI522A 3BSE018283R1 模块在此扮演了“协议翻译官”的角色。它被插入AC 800M控制器的机架中，作为从站接入由第三方PLC或主站模块建立的PROFIBUS-DP网络。通过它，AC 800M控制器能够可靠地读取所有驱动器的状态、设定速度，并接收称重信号，从而实现了对整个制备流程的精准和协同控制，解决了多供应商设备互联的经典难题。

核心参数速览

技术原理与创新价值

创新点1：双端口冗余与灵活拓扑能力。CI522A 的核心优势之一在于其双端口设计。这两个端口可以配置为两个完全独立的PROFIBUS-DP从站接口，连接至不同的主站网络。更重要的是，它们可以用于构建冗余的PROFIBUS网络：模块可以连接到两个并行的PROFIBUS-DP缆线，在一路网络发生故障时，自动切换到另一路，极大地提升了通信网络的可用性和可靠性。创新点2：深度集成于800xA工程环境。该模块的配置并非孤立进行，而是完全集成在ABB Ability™ 800xA系统的工程工具中。工程师可以在熟悉的Control Builder M环境中，使用GSD文件（PROFIBUS设备主数据文件）直接对连接到 CI522A 的第三方设备进行组态和数据映射。这种集成化的工作流程大幅简化了系统集成难度，提高了工程效率，并减少了人为错误。创新点3：强大的诊断与维护功能。模块前面板提供了清晰的LED指示灯，可以实时显示端口电源、通信活动、数据交换状态以及故障信息。同时，通过800xA系统的诊断功能，工程师可以远程深入查看PROFIBUS网络的详细状态，如站地址、波特率、电报错误计数等，便于快速定位网络故障点，实现预测性维护。

应用案例与行业价值

在某现代化水处理厂的加药间自动化改造项目中，ABB CI522A 3BSE018283R1 被用于集成多台第三方计量泵控制器。应用流程：加药系统中的计量泵控制器自带PROFIBUS-DP接口。CI522A 模块安装在控制室的AC 800M控制器上，通过PROFIBUS-DP网络连接这些泵控制器。800xA系统通过 CI522A 实时读取泵的运行状态和流量反馈，并精确设定加药量，实现了根据进水水质自动调节的精细化控制。带来的改进：该项目成功将原先独立运行的加药设备无缝接入了全厂统一的监控系统，实现了无人值守操作。药剂投加精度显著提高，避免了浪费，每年节省药剂成本约15%。维护工程师评价：“ABB CI522A 模块就像一座坚固的桥梁，让我们轻松地把不同‘方言’的设备连接到了大脑（AC 800M）上，它的稳定性和易用性非常出色。”

相关产品组合方案

1. 1.ABB PM861 / PM863 / PM865：AC 800M系列处理器，是 CI522A 模块所依附的核心控制器。

2. 2.ABB SD821 / SD822：数字量输入/输出模块，用于扩展AC 800M控制器的本地I/O点。

3. 3.ABB TU839：热电偶/电阻输入模块，与 CI522A 协同处理不同类型的信号。

4. 4.ABB CI854A：通信接口模块，支持Modbus TCP/IP协议，用于以太网连接。

5. 5.ABB CI855A：通信接口模块，支持PROFIBUS-DP主站功能。

6. 6.ABB AC 800M 底座和电源：为控制器和所有扩展模块（包括 CI522A）提供安装平台和电力。

7. 7.ABB Control Builder M：统一的工程组态软件，用于配置AC 800M控制器及 CI522A 模块。

安装维护与全周期支持

ABB CI522A 3BSE018283R1 的安装非常简便。在确保AC 800M控制器断电后，将模块对准控制器右侧的扩展接口，平稳插入直至固定卡扣到位即可。PROFIBUS网络接线需使用专用连接器和屏蔽双绞线，并确保网络两端的终端电阻设置正确。日常维护主要依赖于模块的LED状态指示灯和800xA系统的网络诊断视图。定期检查网络连接器的牢固性和电缆屏蔽的完整性是预防故障的有效措施。
