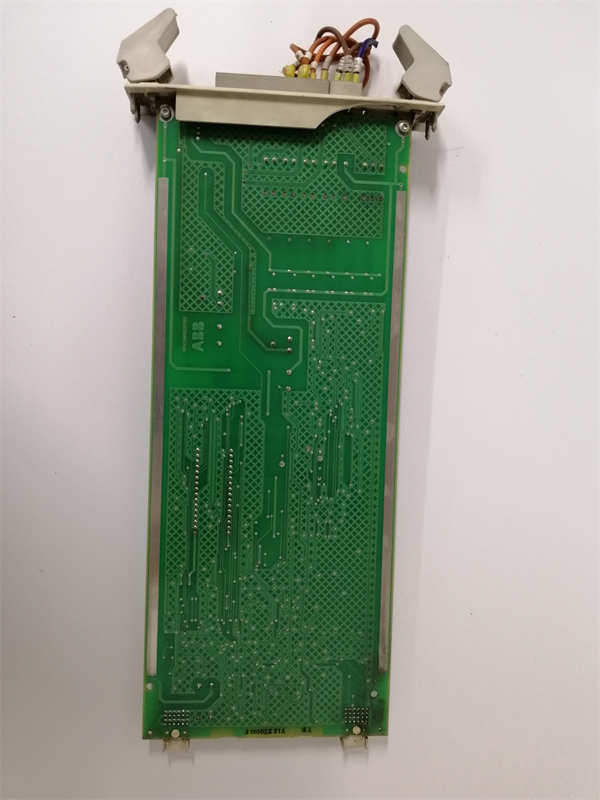

ABB TC520 3BSE001449R1

ABB TC520 3BSE001449R1 是ABB公司为其S800系列远程I/O系统专门设计的一款高性能8通道温度传感器接口模块。该模块直接连接热电偶（TC）和电阻温度探测器（RTD，如Pt100），将微弱的传感器信号进行放大、线性化和补偿，并高精度地转换为数字量，是过程工业中温度测量的专业解决方案。

应用场景：

在一家大型石化企业的乙烯裂解装置中，需要对反应炉的各个反应区温度进行毫不动摇的精确监控。这些温度点是控制反应深度、确保产品收率和装置安全的核心参数。现场数百个K型热电偶直接安装在高温炉壁上，产生的毫伏级信号极易受干扰。通过在现场机柜中部署ABB TC520 3BSE001449R1模块，它直接读取这些热电偶信号，并利用其内置的先进算法进行冷端补偿和线性化处理，直接将高精度的温度值通过网络传送至DCS。这种方案避免了使用外部温度变送器带来的额外成本、误差点和故障环节，确保了温度监测链路的简洁与高度可靠。

核心参数速览：

技术原理与创新价值：

创新点1：专业的信号处理与高精度补偿。TC520的核心优势在于其专为温度测量优化的内部电路。与通用模拟量模块不同，它直接针对热电偶的非线性特性和需要冷端补偿的需求，内置了高精度的参考端（冷端）温度传感器和先进的补偿算法，自动将测得的热电势转换为准确的温度值，从根本上消除了外部补偿带来的误差。创新点2：简化架构与提升系统精度。通过使用TC520，用户无需在传感器和DCS之间安装大量的温度变送器。这不仅节省了成本、空间和接线，更重要的是减少了信号转换环节，避免了变送器自身可能引入的精度偏差和漂移，从而提升了整个温度测量系统的长期稳定性和精度。创新点3：强大的诊断与安全特性。模块能够检测热电偶或RTD的断线故障，并在测量值超范围时产生报警。这对于安全联锁系统至关重要，能够及时告知操作人员传感器失效，避免因错误温度数据导致误判，为关键设备的安全运行提供了额外保障。

应用案例与行业价值：

在某高端生物制药厂的发酵过程控制中，培养罐的温度必须严格控制在±0.5°C的范围内，以满足严格的法规要求。项目采用ABB的S800 I/O系统，并使用ABB TC520 3BSE001449R1模块直接连接每个发酵罐上的多个Pt100铂热电阻。TC520的高精度和稳定性确保了温度控制的精确性，而其完善的诊断功能则能及时报告任何传感器异常。质量部门负责人表示：“从验证阶段开始，TC520模块的重复性和精度就令人印象深刻。它为我们提供了可靠且可审计的原始温度数据，这对于保证每一批产品的质量和通过FDA审计至关重要。”

相关产品组合方案：

1. 1.ABB SD801/802：S800系列的基座单元，为TC520模块提供电源、通信和机械支撑。

2. 2.ABB TB811：专用的温度信号端子模块，通常带有用于冷端补偿的专用端子，是TC520的理想搭档。

3. 3.ABB EI813：S800系列的以太网接口模块，用于将包含TC520的I/O站接入上层控制网络。

4. 4.ABB SC520：通用模拟量输入模块，适用于采集4-20mA等标准信号，与TC520形成互补。

5. 5.ABB AO810：模拟量输出模块，用于控制调节阀，可与TC520构成温度控制回路。

6. 6.ABB AC 800M：高性能过程控制器，接收来自TC520的温度数据进行逻辑运算。

7. 7.ABB CI871： PROFIBUS DP接口模块，用于将S800 I/O站集成到第三方自动化网络中。

安装维护与全周期支持：

ABB TC520 3BSE001449R1模块的安装与S800系列其他模块一致，需先安装并接线对应的端子模块（如TB811），再将电子模块插入。配置通过工程软件（如Control Builder M）完成，可方便地为每个通道选择传感器类型、量程和滤波时间。其热插拔特性使得维护工作快速且安全。
