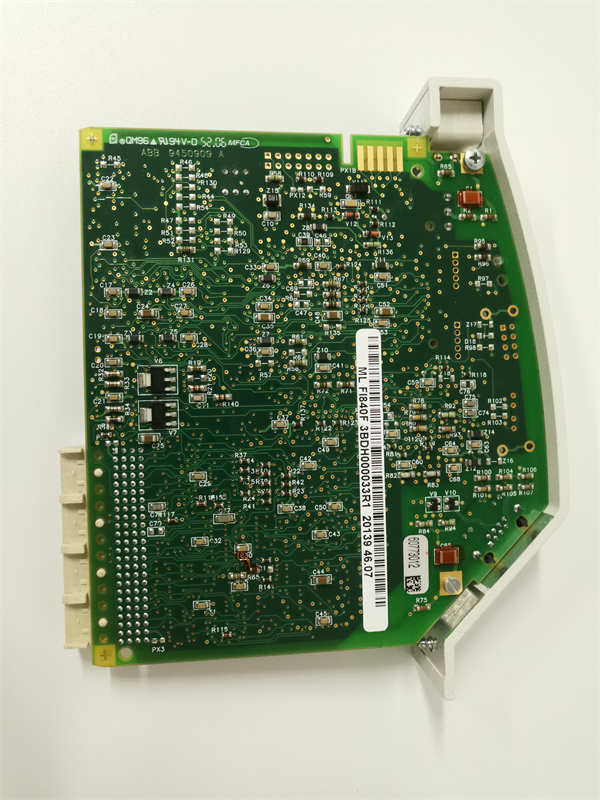

ABB 3BDH000033R1

ABB 3BDH000033R1 是ABB公司为其高性能交流传动系统（如ACS 800/1000系列）设计的一款关键控制接口模块。该模块通常作为变频器内部的核心通信与控制枢纽，负责处理来自控制单元的命令、与外部设备进行数据交换，并确保功率单元的精确实时控制。

应用场景：

在一座大型矿山的矿石传送带驱动系统中，多台大功率ACS 800变频器需要实现精确的速度同步和转矩平衡，以确保长达数公里的传送带平稳、高效运行，避免因速度差异导致的物料堆积或皮带撕裂事故。安装在每台变频器内的ABB 3BDH000033R1控制接口模块，作为系统的“神经中枢”，实时接收来自上级PLC或DCS的控制指令，并通过高速内部总线与功率模块协调，精确输出所需的电压和频率。同时，它还将电机的电流、温度、运行状态等关键数据上传，实现对整个驱动链路的透明化监控。其稳定性和快速响应是保障整个物料输送系统可靠性的基石。

核心参数速览：

技术原理与创新价值：

创新点1：高速精准的控制指令处理。3BDH000033R1模块的核心在于其强大的实时处理能力。它采用高性能的处理器，能够以极短的周期处理复杂的控制算法（如矢量控制），将给定的速度或转矩设定值转换为对功率半导体器件的精确触发脉冲，从而实现电机平稳、高效的运行，尤其在低速大转矩或快速加减速的工况下表现卓越。创新点2：集成的通信与可扩展性。该模块通常集成了丰富的通信接口，可以轻松作为从站接入主流的工业网络（如Profibus-DP）。这使得变频器不再是信息孤岛，而是能够与整个自动化系统无缝集成，实现远程参数设置、实时数据监控和故障诊断，极大地提升了系统的智能化和可维护性。创新点3：全面的状态监测与诊断保护。3BDH000033R1模块持续监控变频器内部的关键参数（如直流母线电压、输出电流、IGBT温度等），并具备先进的故障预测和记录功能。当检测到异常趋势时，它能提前预警；发生故障时，能精确记录故障发生前后的数据，为快速根因分析提供有力支持，有效防止故障扩大和设备损坏。

应用案例与行业价值：

在某现代化钢厂的轧机主传动系统中，多台大容量ACS 1000变频器负责驱动轧辊。该系统对动态响应速度和控制精度要求极高。作为控制核心的ABB 3BDH000033R1模块，确保了在每次轧制过程中，电机能瞬时提供巨大的轧制力并保持速度恒定。项目运行后，不仅产品厚度公差控制得更好，其高可靠性也显著降低了因传动系统故障导致的非计划停机。设备维护经理评价：“这套传动系统，特别是其控制核心的稳定性，超出了我们的预期。3BDH000033R1模块强大的诊断功能帮助我们多次提前发现了潜在的电网波动问题，避免了更大的生产损失。”

相关产品组合方案：

1. 1.ABB ACS800-U11： 变频器控制单元，3BDH000033R1可能是其内部的核心组件或与之紧密配合。

2. 2.ABB 5SHY 35L4520： IGCT或IGBT功率半导体，是变频器的执行单元，由控制模块驱动。

3. 3.ABB SDCS-PIN-21： 脉冲编码器接口模块，为控制模块提供高精度的速度反馈。

4. 4.ABB 3BHE021951R0124： 辅助电源模块，为控制回路提供稳定电力。

5. 5.ABB CI871： 通信接口模块，可扩展变频器的网络连接能力。

6. 6.ABB NTPC-02： 触摸屏控制面板，用于对包含3BDH000033R1的变频器进行本地操作和参数设置。

安装维护与全周期支持：

ABB 3BDH000033R1模块通常由专业技术人员在断电情况下进行更换。安装时需确保静电防护，并严格按照ABB的维修指南操作。在调试阶段，需使用专用的传动调试软件（如DriveWindow或ACS800的PC工具）进行参数配置和功能验证。日常维护主要是保持控制柜内清洁和通风良好，并定期检查模块状态指示灯。
