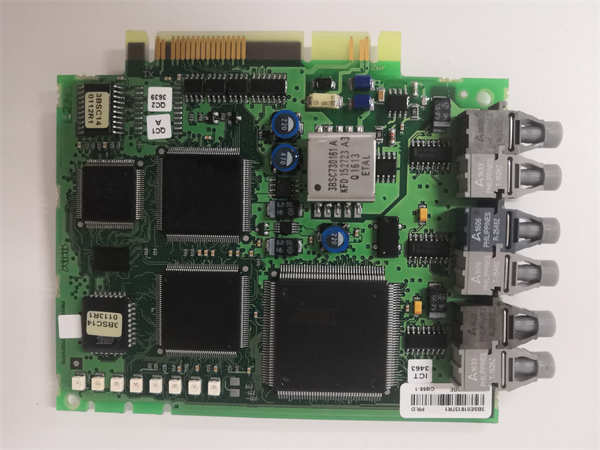

CI858-1 3BSE018137R1

ABB CI858-1 3BSE018137R1 是一款由ABB生产的PROFIBUS DP主站通信接口模块。该产品是ABB System 800xA扩展自动化系统中AC 800M控制器的关键通信扩展模块，专门用于实现控制器与PROFIBUS-DP现场总线网络的高速数据交换。

应用场景：

在大型汽车制造厂的喷涂车间，需要实时控制数百台机器人、变频器和分布式I/O站。主控系统采用ABB 800xA系统，AC 800M控制器通过ABB CI858-1 PROFIBUS-DP主站模块，以12Mbps的高速与现场120个从站设备进行通信。CI858-1 模块周期性地采集机器人运行状态、变频器频率反馈，并下发控制命令，确保了整个喷涂流程的精准协调，解决了传统硬接线方式带来的布线复杂、维护困难、实时性差等核心痛点。

核心参数速览：

技术原理与创新价值：

创新点1：高性能双端口PROFIBUS主站架构。 CI858-1 模块集成了两个独立的PROFIBUS-DP接口，这赋予了网络设计极大的灵活性。两个端口可以用于构建冗余的网络路径，提高通信可靠性；也可以用于将一个大网络分割成两个较小的网段，提升通信效率和故障隔离能力。创新点2：与AC 800M控制器的深度集成。 该模块通过高速背板与AC 800M控制器CPU直接连接，通信延迟极低。在Control Builder工程软件中，CI858-1 作为控制器的一个有机组成部分被组态，PROFIBUS从站设备的I/O数据能够被直接映射到控制器的过程映像区，程序员可以像访问本地I/O一样使用这些数据，简化了编程复杂度。创新点3：先进的诊断与维护功能。 CI858-1 提供强大的诊断能力，不仅可以通过模块上的多色LED指示灯快速判断电源、通信状态，还能通过软件详细查看每个从站的在线状态、通信错误计数、信号质量等。支持从站设备的带电插拔（在满足PROFIBUS-DP规范的前提下），极大方便了在线维护，减少了系统停机时间。

应用案例与行业价值：

在某大型水处理厂的泵站控制系统中，需要将分布在全厂的智能软启动器、电机保护装置和远程I/O站集成到中央监控系统。系统采用ABB 800xA平台，AC 800M控制器通过CI858-1 模块集成这些PROFIBUS从站设备。应用流程： 在工程师站使用Control Builder软件对CI858-1 模块进行组态，扫描并添加所有PROFIBUS-DP从站设备。将需要的参数（如电机电流、故障代码）映射为AC 800M控制器的输入变量，将控制命令（如启动、停止）映射为输出变量。带来的改进： 项目实施后，实现了对泵站的远程精准控制和全面状态监测，运维人员无需到现场即可掌握设备运行状况。设备维护经理评价："CI858-1 模块的通信稳定性非常出色，其双网口设计让我们轻松实现了网络冗余。详细的诊断信息帮助我们快速定位了一次因接线松动导致的通信故障，显著提升了运维效率。"

相关产品组合方案：

· •AC 800M高性能控制器（如PM864）：CI858-1 模块必须与此类控制器配对使用，构成完整的控制与通信单元。

· •控制器基板与电源：为控制器和CI858-1 模块提供安装基础和电力。

· •其他通信模块（如CI854（FF总线），CI855（CAN总线））：与CI858-1 并列插在控制器上，扩展其他网络连接能力。

· •PROFIBUS从站设备：如变频器（ABB ACS800）、远程I/O站（ABB S800 I/O）、电机启动器等。

· •PROFIBUS网络组件：包括PROFIBUS电缆、连接器、中继器等。

· •ABB Control Builder工程软件：用于对包含CI858-1 在内的整个800xA控制系统进行硬件组态、编程和调试的统一平台。

安装维护与全周期支持：

ABB CI858-1 模块的安装需在系统断电情况下进行。将其沿导轨垂直插入AC 800M控制器基板右侧的扩展槽位，确保连接器完全啮合并锁紧固定扳手。PROFIBUS网络接线需使用标准的9针D-Sub连接器，并注意网络终端电阻的设置（在线路两端设置为ON）。日常维护主要通过软件监控模块和网络状态，定期检查连接器是否紧固。
