KVC758A124 3BHE021951R1024

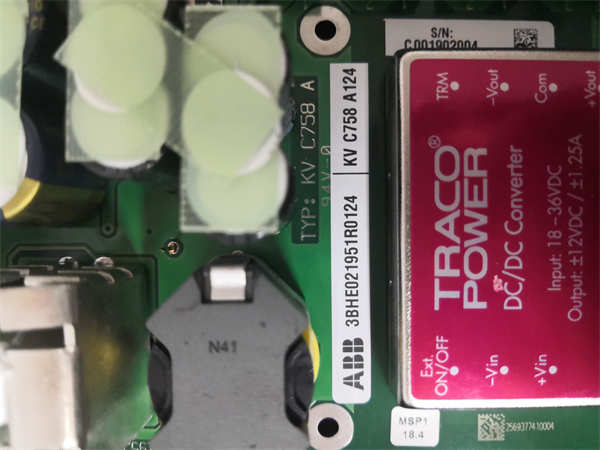

ABB KVC758A124 3BHE021951R1024 是一款由ABB生产的电压控制板卡。该产品是ABB ACS800系列中压变频器的关键组件，属于门极驱动控制单元，专门用于实现对IGBT功率模块的精确驱动和全面保护。

应用场景：

在大型矿山的主井提升机变频控制系统中，ACS800-04系列变频器需要驱动功率达数兆瓦的同步电机。ABB KVC758A124 电压控制板作为IGBT功率模块的门极驱动核心，实时接收来自控制板的PWM信号，将其转换为精确的驱动脉冲，控制IGBT的开关动作。在电机加速过程中，该板卡确保IGBT的开关时序精准同步；当检测到过流或短路故障时，能在微秒级内实现软关断保护，有效防止因驱动异常导致的IGBT模块损坏，保障了提升机系统的安全可靠运行。

核心参数速览：

技术原理与创新价值：

创新点1：高精度门极驱动技术。 KVC758A124 采用先进的驱动芯片和精心设计的门极电阻网络，可为IGBT提供具有适宜上升/下降沿和驱动能力的门极电压。其优化的驱动波形有效减少了IGBT的开关损耗和电压尖峰，在保证效率的同时抑制电磁干扰，提升系统可靠性。创新点2：完善的多重保护机制。 板卡实时监测IGBT的集电极-发射极电压（Vce）和电流，当检测到短路或过流时，采用有源钳位和软关断技术快速保护IGBT。其创新的故障反馈机制可通过光纤将状态信息实时上报主控，实现精准的故障定位和保护。创新点3：光纤隔离与高抗干扰设计。 采用光纤传输PWM控制信号和故障反馈信号，实现了控制电路（低压）与功率电路（高压）的电气隔离，有效防止共模噪声干扰和地环路问题，保证控制系统在恶劣电磁环境下的稳定运行。

应用案例与行业价值：

在某钢铁集团的热连轧机主传动变频改造项目中，原有直流调速系统故障率高、维护量大。采用基于ABB KVC758A124 电压控制板的ACS800-04变频器进行改造。应用流程： 多块KVC758A124 板卡分别驱动变频器内多个IGBT功率单元。在轧钢过程中，它们根据控制指令精确控制IGBT的开关时序，输出符合工艺要求的电压和频率，驱动轧机电机平稳运行。带来的改进： 改造后，系统调速精度和动态响应特性显著提升，满足了现代连轧机工艺要求。设备故障停机时间减少约60%，能耗降低约8%。维护工程师评价：“KVC758A124 板卡驱动稳定，其完善的保护功能使我们有效避免了多次因负载冲击可能导致的IGBT损坏，大大降低了维护成本。”

相关产品组合方案：

· •IGBT功率模块（如5SXE10-0181）：KVC758A124 的直接驱动和保护对象。

· •控制系统主板（如NINC-02）：产生PWM信号，通过光纤发送给KVC758A124。

· •电源板卡：为KVC758A124 及整个驱动系统提供稳定工作电源。

· •光纤电缆：连接控制板与KVC758A124，传输控制信号和状态反馈。

· •吸收电容：与IGBT配合使用，抑制开关过电压。

· •散热器与冷却系统：为功率单元和驱动板卡提供散热。

安装维护与全周期支持：

ABB KVC758A124 板卡的安装和更换需由专业人员进行。操作前务必确保变频器完全断电，并等待电容充分放电。安装时需轻拿轻放，避免静电损伤，确保板卡插接到位，连接器锁紧。日常维护应定期检查板卡外观有无异常，光纤连接是否可靠。
