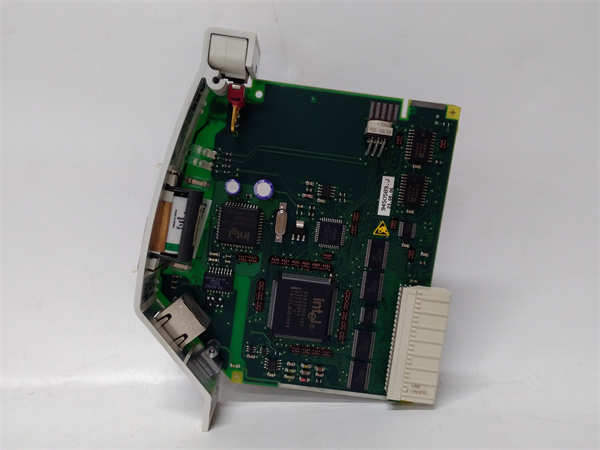

ABB EI813F 3BDH000022R1 是ABB公司生产的一款高性能PROFIBUS DP主站接口模块。该模块专为ABB AC 800M高性能控制器设计，可插入控制器基架（如BCU或POU），使AC 800M能够作为主站，高效管理和连接分布在现场的众多PROFIBUS DP从站设备。应用场景：
在一個大型水處理廠的曝氣池控制系统中，數十台變頻器、遠程I/O站和智能儀表分散在現場。需要一種可靠的總線將它們連接到中央控制室的AC 800M控制器。ABB EI813F 3BDH000022R1 在此扮演了“交通樞紐”的角色。它插入AC 800M的基架，在控制器與PROFIBUS DP現場網絡之間建立了一條高速數據通道。控制器通過它週期性地讀取所有從站（如變頻器的速度反饋、儀表的參數）並下發控制指令（如設定速度、啟停命令），其堅固的設計確保了在惡劣工業環境下通信的實時性和可靠性，實現了集中管理與分散控制。
核心参数速览：
| |
|---|
| |
| |
| |
| AC 800M 系列控制器（需插入BCU或POU基架） |
| PROFIBUS DP (符合IEC 61158/61784标准) |
| |
| |
| 1个PROFIBUS DP 9针D-sub接口，带隔离 |
| |
| |
| |
| 通过Control Builder M工程软件硬件配置 |
| |
| |
技术原理与创新价值：
创新点1：高性能的DP主站处理能力。 ABB EI813F 模块内部集成了专业的PROFIBUS协议处理芯片，能够高效处理DP网络的轮询和数据交换，极大减轻了AC 800M主CPU的通信负载，使其能更专注于控制逻辑的执行。其最高12 Mbps的通信速率确保了大数据量交换的实时性。创新点2：强大的诊断与易于维护的特性。 该模块提供了清晰的LED状态指示灯，可以直观显示模块运行、网络活动、通信错误等信息，便于快速定位网络故障。同时，通过Control Builder M软件可以访问详细的诊断数据，如从站丢失、配置错误等，极大提升了系统的可维护性。创新点3：无缝的系统集成与高可靠性。 EI813F 专为AC 800M平台设计，其硬件接口和驱动程序深度集成。用户在Control Builder M中只需简单拖拽硬件配置，即可完成组态，无需复杂的第三方驱动配置，减少了工程时间并提高了系统稳定性。其电气隔离设计有效防止了地环路和浪涌冲击对控制器的损害。
应用案例与行业价值：
在某汽车制造厂的涂装车间，输送链系统由数百台变频电机驱动，每台变频器均作为PROFIBUS DP从站。项目采用AC 800M作为区域控制器，通过ABB EI813F 3BDH000022R1模块连接整个车间的变频器网络。该系统稳定运行多年，实现了对输送链的精确同步控制。当需要新增一台从站时，工程师只需在软件中更新配置并下载，新设备即被自动识别并加入网络，扩展性极佳。维护工程师评价：“EI813F模块非常稳定，诊断信息明确，帮助我们快速解决了多次因网络接头松动导致的问题，保证了生产的连续性。”
相关产品组合方案
- 1.AC 800M 控制器（如PM864）：系统的“大脑”，EI813F 为其提供DP网络接入能力。
- 2.AC 800M 基架（如BCU-02）：为 EI813F 提供安装位置和背板连接。
- 3.PROFIBUS DP 从站设备：如ABB变频器（ACS880）、远程I/O站（S800 I/O）、智能仪表等。
- 4.PROFIBUS 网络组件：如总线连接器、中继器、屏蔽双绞线电缆。
- 5.Control Builder M 工程软件：用于对AC 800M硬件和EI813F进行组态和编程。
- 6.其他通信模块（如CI854）：可为同一控制器扩展其他网络（如Profibus PA或Foundation Fieldbus）。
安装维护与全周期支持
ABB EI813F 3BDH000022R1 的安装需在系统断电下进行。将其对准AC 800M基架上的空槽位，平稳插入直至连接器啮合，并紧固螺丝。PROFIBUS网络布线需使用专用屏蔽双绞线，确保屏蔽层接地良好，终端电阻设置正确。日常维护主要是通过LED指示灯监控模块和网络状态，定期检查网络接头是否紧固。
