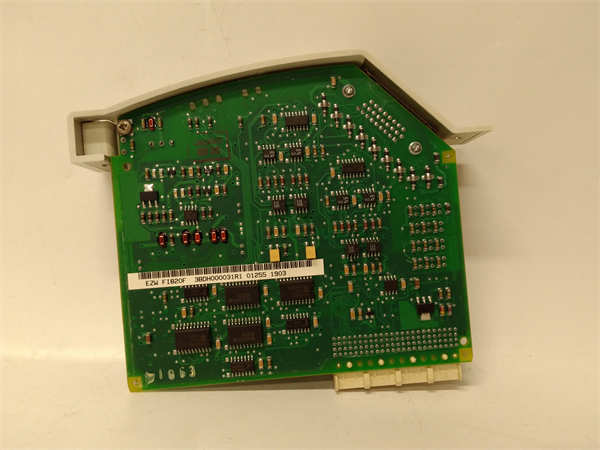

ABB FI820F 3BDH000031R1 是ABB公司生产的一款高性能基金会现场总线H1接口模块。该模块是AC 800M控制器在800xA系统或Compact Product Suite中的关键通信组件，充当FF H1网络的链路主站，用于连接和支持遵循基金会现场总线协议的智能现场设备。应用场景：
在一個大型煉油厂的催化重整裝置中，數百台智能溫度變送器、壓力變送器和智能閥門定位器需要集成到DCS中進行高級控制與診斷。傳統的4-20mA點對點布線方式無法滿足設備管理與數據集成需求。採用 ABB FI820F 3BDH000031R1 模塊，將其插入AC 800M控制器的基架，通過FF H1總線將這些智能設備“一串到底”地連接起來。它不僅採集過程變量，更能下載閥門特性曲線，並實時上傳設備的自身診斷信息（如儀表導壓管堵塞預警、閥門膜片洩漏報警），使維護從“被動檢修”轉變為“預測性維護”，極大提升了裝置的運行效率和安全性。
核心参数速览：
| |
|---|
| |
| |
| |
| |
| 基金会现场总线FF H1（符合IEC 61158-2标准） |
| 支持总线型、树形拓扑，支持本安[EEx ia] IIC]应用 |
| |
| |
| |
| |
| |
| |
技术原理与创新价值：
创新点1：高效的链路主站调度与通信管理。 ABB FI820F 作为FF H1网络的“交通指挥官”，负责精确调度网络上的所有通信活动。它按照预先组态好的宏周期，分时分配带宽给各台现场设备，确保关键控制回路的通信周期严格准时，同时为非周期信息（如报警、设备诊断数据）分配带宽。这种确定性通信机制从根本上避免了网络冲突，保证了控制的实时性和可靠性。创新点2：深度的设备诊断与资产管理集成。 该模块与ABB的资产管理系统（如800xA AMS）深度集成。它不仅能读取过程变量，更能访问现场设备中丰富的诊断信息。这使得工程师可以在控制室远程监控现场设备的健康状态，进行参数配置、校准和故障排查，极大提升了设备的可管理性和工厂的运维水平。创新点3：灵活的网络冗余与高可用性。 模块提供两个独立的H1接口，可配置为冗余网络。当一条主干总线发生断路或短路故障时，系统会自动切换到备用总线，确保通信不中断，极大地提高了现场总线网络的可用性，特别适合对连续性要求极高的关键流程。
应用案例与行业价值：
在某大型化工企业的精细化工生产中，对反应釜的温度控制精度要求极高。项目采用FF H1总线技术，通过 ABB FI820F 3BDH000031R1 模块连接智能温度变送器和调节阀。FI820F 确保了温度测量值和阀门开度指令的同步、无冲突传输。此外，维护团队通过系统发现一台阀门定位器的反馈偏差逐渐增大，在计划停车期间提前进行了维修，避免了一次因控制精度下降导致的批次产品不合格。项目工程师评价：“FI820F 模块不仅是通信桥梁，更是我们实现智能化预测维护的数据门户，其稳定性和强大的诊断能力为装置的安、稳、长、满、优运行奠定了坚实基础。”
相关产品组合方案
- 1.AC 800M 控制器（如PM864）：系统的控制大脑，FI820F 为其提供FF H1网络接入。
- 2.现场总线电源调节器（如FPBA-01）：为FF H1现场段提供电源和信号隔离。
- 3.基金会现场总线设备：如智能变送器、智能阀门定位器、分析仪等。
- 4.Control Builder M 工程软件：用于对AC 800M硬件和FI820F进行组态。
- 5.ABB Ability™ EDCS：云服务，可集中管理所有联网的 FI820F 数据。
安装维护与全周期支持
ABB FI820F 3BDH000031R1 的安装需在系统断电下进行。将其对准AC 800M基架的槽位，平稳插入并紧固。FF H1网络布线需使用专用屏蔽双绞线（A型），确保屏蔽层单点接地，终端电阻设置正确。日常维护主要是通过系统诊断工具监控模块状态、各网段通信负荷和设备连接状态。支持模块的热插拔更换（在系统允许条件下）。若需更换，可在断电后直接操作。
