REF542plus 1VCR007346 G0012

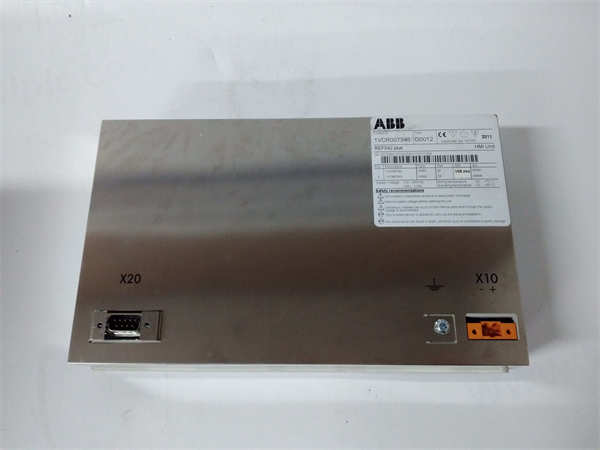

REF542plus 1VCR007346 G0012 是ABB集团生产的一款集保护、控制、测量和通信功能于一体的馈线终端单元。它专为中压配电网设计，是智能开关柜的核心组件，为馈线提供全面的保护和管理，广泛应用于变电站、工矿企业及基础设施的配电系统。

应用场景

在华东某大型工业园区的地下电缆配电网络中，一条10kV馈线因外部施工导致电缆绝缘损坏，发生瞬时性相间短路故障。安装在开关柜内的 REF542plus 1VCR007346 G0012 保护终端，其内置的三段式方向过流保护功能在20毫秒内精准检测到故障电流，迅速发出跳闸指令，隔离了故障区段。同时，终端通过光纤以太网上传详细的故障录波数据和事件顺序记录至调度中心。调度员根据 REF542plus 提供的信息，迅速定位故障点，并遥控操作其他开关，在3分钟内恢复了非故障区域的供电，极大缩短了停电时间，避免了园区内精密制造企业的生产损失。

核心参数速览

技术原理与创新价值

创新点1：保护与控制深度集成。REF542plus 的核心优势在于将传统的独立保护继电器、测控仪表和PLC逻辑控制器功能集成于一个紧凑的单元中。它采用高性能数字信号处理器（DSP）实时采样电流电压，通过先进的算法实现精确的保护特性（如精确的时限特性曲线计算），同时执行复杂的控制逻辑，减少了外部接线和设备数量，提高了系统可靠性。创新点2：强大的通信与互操作性。 该终端支持多种国际标准的通信协议（如IEC 60870-5-104, DNP3.0, Modbus），使其能够轻松集成到不同制造商的SCADA（数据采集与监视控制系统）或DMS（配电管理系统）中。其内置的Web服务器功能允许授权用户通过标准浏览器访问设备信息和配置，简化了运维。创新点3：灵活的可配置性与用户友好性。 通过ABB专业的配置工具（如CAP 505/506），工程师可以图形化地配置保护功能、控制逻辑、测量参数和通信设置，无需编写复杂的代码。前面板的大尺寸LCD显示屏和导航键，便于现场查看实时数据、报警信息和进行基本操作。

应用案例与行业价值

案例：华北某城市核心区配电网自动化改造该城市为提升供电可靠性，对核心区10kV配电网进行自动化改造，在关键环网柜和分支箱中部署了数百台 REF542plus 终端。系统投运后，在多次因恶劣天气或外力破坏导致的故障中，REF542plus 准确快速地隔离了故障区段，并通过网络自动重构，将非故障区域的停电时间从小时级缩短至分钟级。该项目的成功使该区域供电可靠率（RS-3）从99.97%提升至99.995%，年均停电时间大幅减少，社会经济效益显著。运维人员评价：“REF542plus 不仅是一个保护设备，更是我们实现配电网自愈的‘智能哨兵’。”

相关产品组合方案

1. 1.REC633：更先进的线路差动保护及测控装置，用于更高要求的应用。

2. 2.REL670：主变保护装置，与 REF542plus 协同构成变电站保护系统。

3. 3.COM600：通信网关，用于协议转换和站控层数据汇集。

4. 4.ACS 系列接触器/断路器：被 REF542plus 控制的开关设备。

5. 5.CPD 系列电源模块：为 REF542plus 及系统提供可靠供电。

6. 6.相关电流/电压互感器：为 REF542plus 提供输入信号。

7. 7.PST 配置工具：用于对 REF542plus 进行编程和调试。

安装维护与全周期支持

REF542plus 1VCR007346 G0012 通常采用面板开孔安装。安装前需仔细核对电源电压、CT/PT参数与设备要求是否匹配。调试阶段需使用专用软件进行功能配置和测试。日常维护主要是通过前面板或远程通信监视设备状态、查看事件记录。定期进行功能校验（可利用内置的模拟测试功能）是保证可靠性的关键。
